Présentation

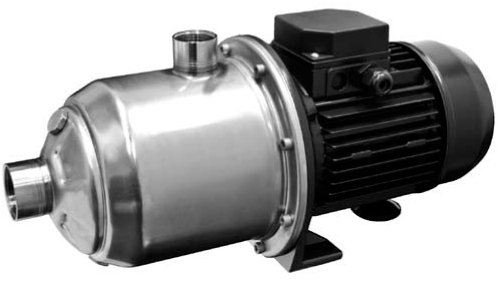

• L'électropompe centrifuge multicellulaire horizontale Leroy Somer (Nidec) LSMIH est conçue pour le pompage d'eau claire et de liquides non chargés dans les installations de surpression et d'alimentation
• Elle assure le transfert de liquides compatibles avec les matériaux de construction de la pompe dans des circuits domestiques, collectifs ou industriels
• Ce modèle intègre un groupe moteur-pompe compact permettant une installation aisée en locaux techniques protégés du gel
• Sa conception multicellulaire garantit une pression de service régulière tout en respectant les limites de fonctionnement définies par la norme ISO 9906 niveau II
• Le système est prévu pour un service fiable à long terme sous réserve du respect des conditions d'utilisation et de maintenance préconisées par le fabricant
Applications
• Surpression et alimentation en eau claire dans les bâtiments résidentiels et tertiaires
• Transfert d'eau dans les réseaux d'eau de ville vers des bâches de stockage ou des réservoirs intermédiaires
• Alimentation de circuits hydrauliques nécessitant une pression de service stable avec liquides non abrasifs
• Utilisation dans des installations industrielles pour la circulation de liquides clairs compatibles avec les matériaux de la pompe
• Equipement de pompage en charge ou en aspiration pour captage dans puits ou réservoirs fermés, dans la limite des hauteurs d'aspiration admissibles
Avantages
• Fonctionnement garanti selon la norme internationale ISO 9906 niveau II pour les performances hydrauliques
• Large plage de températures de liquide véhiculé de -15°C à 110°C pour une grande polyvalence d'utilisation
• Pression de service maximum au refoulement de 10 bars permettant de répondre à de nombreuses configurations de surpression
• Roulements moteur étanches graissés'à vie limitant fortement les opérations de maintenance courante
• Protection possible par disjoncteur magnétothermique et dispositifs de contrôle pour sécuriser le moteur et l'hydraulique
Conception
• Groupe électropompe horizontal compact associant un moteur électrique et une pompe multicellulaire centrifuge
• Corps d'étage intermédiaire avec canaux de retour, premier et dernier corps d'étage spécifiques pour assurer la bonne répartition hydraulique
• Hydraulique composée de roues centrifuges montées sur arbre avec entretoises et bague d'appui
• Garniture mécanique montée entre le fond en acier inoxydable et l'arbre, avec interbague assurant l'étanchéité dynamique
• Moteur électrique monophasé ou triphasé, ventilé, avec flasque avant et arrière, ventilateur et capot de ventilation
• Orifices taraudés d'aspiration et de refoulement adaptés'aux différents calibres de la série pour limiter les pertes de charge
• Boîte à bornes avec couplage accessible et capot de protection pour le raccordement électrique
• Joints toriques et joints plats assurant l'étanchéité des bouchons de remplissage et de la boîte à bornes
Caractéristiques techniques
• Type de produit : électropompe centrifuge multicellulaire horizontale
• Fluide véhiculé : eau claire et liquides clairs non chargés compatibles avec les matériaux de la pompe
• Teneur maximum en particules solides en suspension : 40 g/m3
• Température du liquide véhiculé : de -15°C à 110°C
• Température ambiante maximum de fonctionnement : 40°C
• Pression de service maximum au refoulement : 10 bars
• Pression de service maximum à l'aspiration : 6 bars
• Densité du liquide véhiculé : 1
• Viscosité cinématique du liquide véhiculé : 1 mm2/s
• Nombre maximum de démarrages par heure : 10 démarrages répartis sur une heure
• Alimentation monophasée : 230 V 50 Hz selon configuration moteur
• Alimentation triphasée : 230 V en couplage triangle ou 400 V en couplage étoile 50 Hz
• Résistance d'isolement moteur minimale avant mise sous tension : 10 mégohms à froid sous 500 V pendant 60 secondes
• Altitude et température : pertes de hauteur d'aspiration croissantes en fonction de l'altitude et de la température du liquide, nécessitant une installation en charge au-delà de 80°C
• Conformité : performances hydrauliques garanties selon la norme ISO 9906 niveau II
