Présentation

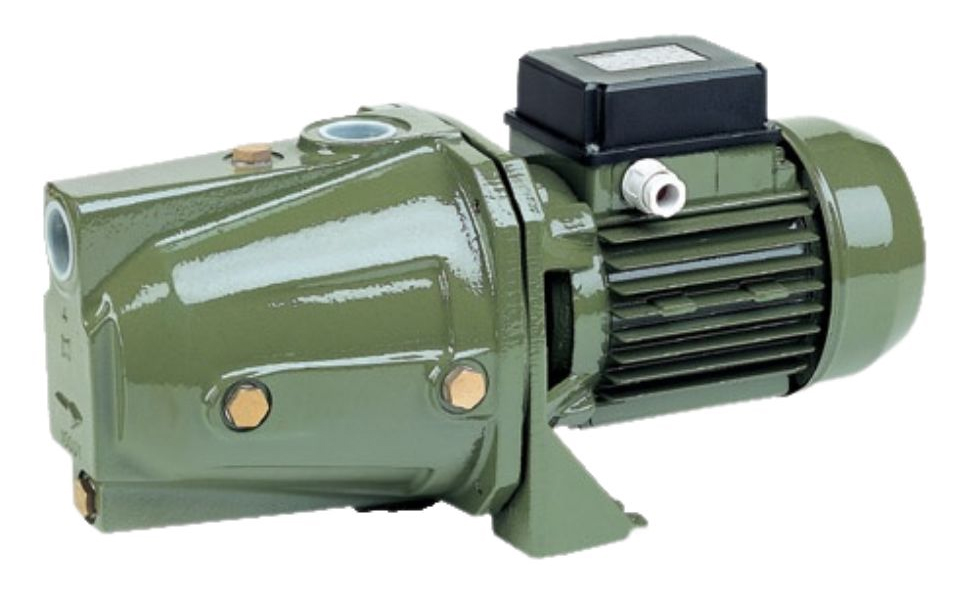

• La pompe Saer M 300-M 400-M 500 est conçue pour le pompage d'eau propre ou légèrement chargée avec amorçage automatique grâce à un éjecteur intégré
• Équipée d'un corps de pompe en fonte et d'une roue en résine thermoplastique ou en laiton, elle assure une grande fiabilité hydraulique
• Ce modèle fonctionne avec des moteurs électriques deux pôles à 3000 tours par minute adaptés aux alimentations monophasées 230 V ou triphasées 230/400 V et 400/690 V
• Sa conception auto-amorçante permet l'installation en surface tout en aspirant l'eau depuis des niveaux inférieurs
• Le système est dimensionné pour supporter une pression de service jusqu'à 9 bar et une température du liquide pompé comprise entre -15°C et +50°C
Applications
• Alimentation domestique en eau à partir de puits peu profonds ou de citernes
• Surpression et distribution d'eau dans les installations d'arrosage de jardins et d'espaces verts
• Transfert d'eau propre dans les installations industrielles légères et les bâtiments tertiaires
• Petites installations d'irrigation agricole nécessitant une pompe de surface auto-amorçante
• Groupes de surpression combinés avec réservoir à membrane pour réseaux d'eau sanitaire
Avantages
• Auto-amorçage assuré par un éjecteur intégré, réduisant les contraintes d'installation
• Plage de débits étendue jusqu'à 167 l/min selon la version choisie
• Hauteurs manométriques élevées jusqu'à 92 m permettant l'alimentation de réseaux sur plusieurs niveaux
• Compatibilité avec variateur de fréquence pour l'adaptation de la vitesse de rotation et de la consommation énergétique
• Corps en fonte et arbre en acier inoxydable garantissant une bonne résistance mécanique et à la corrosion
Conception
• Corps de pompe en fonte EN-GJL-200 avec aspiration et refoulement filetés 1"1/2 G et 1"1/4 G
• Roue en résine thermoplastique ou en laiton associée à un arbre en acier inoxydable AISI 420 ou AISI 431
• Garniture mécanique de type BVPFF avec joints en NBR pour l'étanchéité dynamique
• Moteur électrique asynchrone deux pôles à 50 Hz avec classe d'isolation F et degré de protection IP44 ou IP55 sur demande
• Ensemble pompe-moteur compact monté sur pieds avec encombrement longitudinal compris entre 246,5 mm et 385 mm selon la version
Caractéristiques techniques
• Plage de température du liquide pompé : -15 à +50 °C
• Pression de service maximale : 9 bar
• Température ambiante maximale : 40 °C
• Altitude d'installation maximale : 1000 m
• Puissance moteur M 300-C : 1,1 kW
• Puissance moteur M 300-B : 1,5 kW
• Puissance moteur M 300-A : 2,2 kW
• Puissance moteur M 400-C : 1,1 kW
• Puissance moteur M 400-B : 1,5 kW
• Puissance moteur M 400-A : 2,2 kW
• Puissance moteur M 500 : 2,2 kW
• Débit max M 300 versions : 167 l/min
• Hauteur max M 300-C : 48 m
• Hauteur max M 300-B : 60 m
• Hauteur max M 300-A : 69 m
• Hauteur max M 400-A : 63 m
• Hauteur max M 500 : 92 m
• Degré de protection moteur standard : IP44
• Diamètre nominal aspiration : 1,5 pouce
• Diamètre nominal refoulement : 1,25 pouce
• Longueur hors tout M 300-C : 246,5 mm
• Longueur hors tout M 500 : 385 mm
• Vitesse de rotation : 3000 tours/min
