Présentation

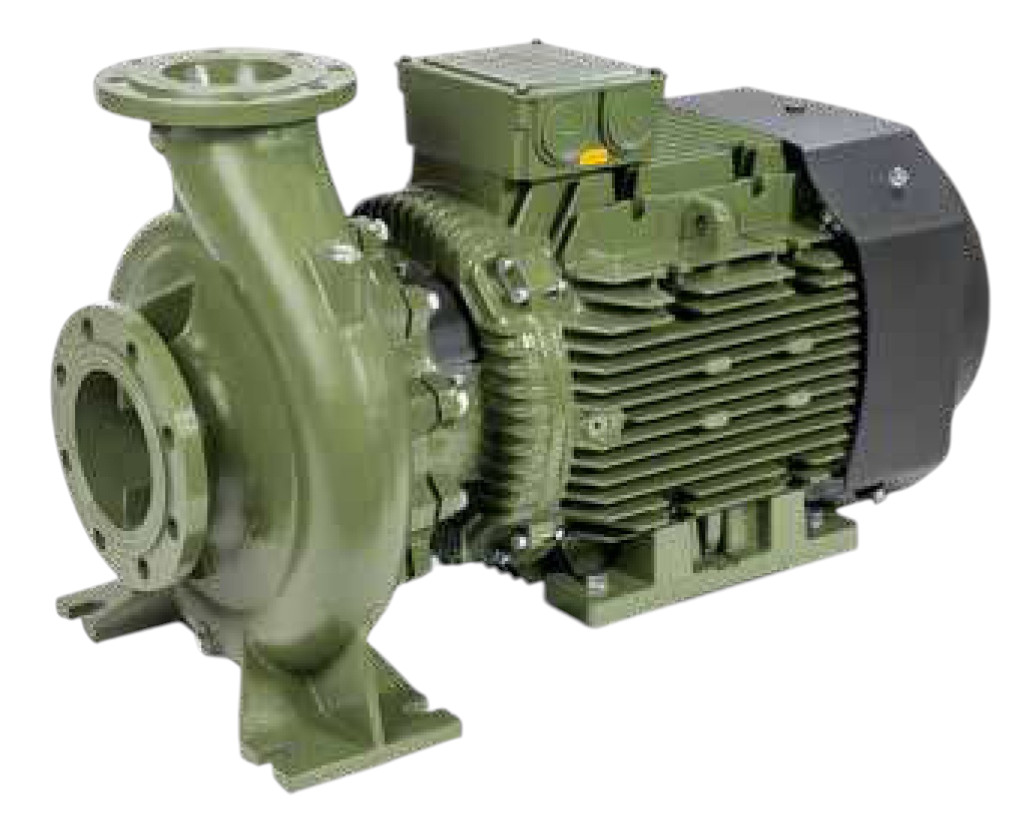

• La pompe centrifuge Saer IR / IR4P / MG / NCB est conçue pour le pompage d'eau propre dans les installations de circulation et de distribution
• Elle est normalisée selon la norme EN 733 avec roue fermée équilibrée dynamiquement pour garantir une faible usure et une stabilité hydraulique
• Les versions sont disponibles en fonte, bronze marin ou acier inoxydable AISI 316 afin de s'adapter aux différents fluides pompés
• Le système d'accouplement permet, selon la version, un montage monobloc, avec moteur normalisé ou avec arbre nu sur base
• La conception autorise l'extraction du groupe moto-pompe ou de la partie rotative sans démontage du corps de pompe des tuyauteries
Applications
• Installation de circulation d'eau dans les réseaux de chauffage et de climatisation de bâtiments tertiaires et industriels
• Alimentation en eau et surpression dans les réseaux d'approvisionnement et les groupes de pressurisation collectifs
• Utilisation dans les groupes anti-incendie et installations de sécurité nécessitant des débits et pressions élevés
Avantages
• Conforme à la norme EN 733 avec caractéristiques hydrauliques garanties selon UNI EN ISO 9906 Appendice A
• Large plage de fonctionnement avec des débits jusqu'à 600 m3/h à 2900 1/min et des hauteurs manométriques jusqu'à 100 m
• Accès aisé aux organes internes, permettant la maintenance sans démontage des tuyauteries d'aspiration et de refoulement
Conception
• Corps de pompe à volute en fonte, bronze G-CuSn10 ou acier inoxydable AISI 316 selon la version choisie
• Arbre entièrement en acier inoxydable (duplex ou AISI 316 selon le modèle) monté sur roulements à billes graissés
• Garniture mécanique normalisée selon UNI EN 12756 avec versions spéciales disponibles sur demande
Caractéristiques techniques
• Plage de débits : 0,5 à 600 m3/h
• Hauteur manométrique max : 100 m à 2900 1/min
• Vitesse de rotation : 1450 à 2900 1/min
• Température du liquide pompé : -15°C à +120°C
• Pression de service max standard : 10 bar
• Pression de service max sur demande : 16 bar
• Diamètre aspiration NCB/NCBZ : 50 à 200 mm
• Diamètre aspiration NCBT : 200 à 350 mm
• Diamètre refoulement NCB/NCBZ : 32 à 150 mm
• Diamètre refoulement NCBT : 150 à 300 mm
• Puissance moteur installée : 0,37 à 160 kW
• Indice de protection moteur : IP55
• Tension standard jusqu'à 4 kW : 220-240 V
• Tension standard à partir de 5,5 kW : 380-415 V / 660-720 V
