Présentation

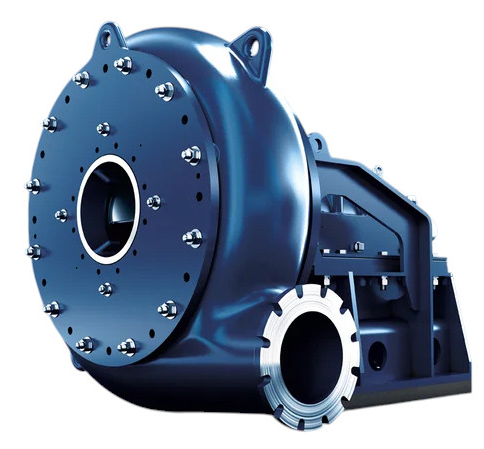

• La pompe Ksb LSA est conçue pour le transport de boues et de pulpes très abrasives dans des conditions de service intensif. Équipée d'un corps simple enveloppe avec garniture d'aspiration remplaçable, elle garantit une maintenance réduite et une grande longévité. Sa conception robuste associée aux matériaux Gasite à haute résistance à l'abrasion assure une excellente tenue à l'usure
• Le système d'arbre et de roulements à cartouche fendue permet des interventions rapides et sécurisées sur l'ensemble mécanique
Applications
• Transport de boues de minerai et pulpes en traitement des minerais
• Refoulement de rejets de lavage et évacuation de résidus de flottation
• Alimentation de cyclones et circuits de classification en usine
• Pompage de cendres, boues industrielles et effluents chargés
• Transfert de pulpes abrasives dans les secteurs énergie, chimie et papier-carton
Avantages
• Résistance élevée à l'abrasion grâce aux matériaux propriétaires Gasite spécialement développés pour les boues de minerai
• Maintenance facilitée par la cartouche de roulements fendue et la garniture d'aspiration remplaçable
• Souplesse d'exploitation avec plusieurs géométries de roue disponibles pour adapter les performances hydrauliques
• Durée de vie optimisée des garnitures par manchon d'arbre à revêtement carbure très dur
• Adaptation à de nombreuses configurations d'installation grâce aux multiples positions de refoulement
Conception
• Construction horizontale à aspiration axiale avec corps simple enveloppe et garniture d'aspiration remplaçable
• Roue ouverte ou semi-ouverte à trois ou quatre aubes selon la taille pour optimiser le passage de solides
• Liner d'aspiration remplaçable et orientable pour répartir l'usure interne et prolonger la durée de vie
• Ensemble mécanique avec arbre rigidifié, roulements à rotule sur rouleaux et butée oblique séparée
• Carter de roulements à cartouche fendue avec joints labyrinthe pour une meilleure protection contre les pollutions
• Garniture à tresses avec chemise d'arbre à revêtement carbure pour limiter l'usure et la consommation d'eau de garde
• Socle et bâti usinés avec centrages pour un alignement précis de la volute et des composants hydrauliques
Caractéristiques techniques
• Pression de service max : jusqu'à 50 bar selon les versions
• Température de service : jusqu'à 120°C
• Diamètre de sortie : 2 à 36 pouces (50 à 915 mm) selon les tailles
• Conception de corps : simple enveloppe horizontale à aspiration axiale
• Garniture d'arbre : garniture à tresses avec chemise carbure et options à consommation réduite en eau
• Type de roulements : roulements à rouleaux sphériques radiaux et butée séparée auto-alignante
• Ensemble roulements : cartouche fendue pour démontage et inspection simplifiés
• Matériau du corps : Gasite WD28G hautement résistant à l'abrasion
• Matériau de la roue : Gasite WD28G à haute résistance à l'usure
• Matériau du liner d'aspiration : Gasite 18G
• Matériau de l'arbre : acier 4150 haute résistance mécanique
• Matériau du palier : fonte ou acier fabriqué suivant les éléments
• Pression différentielle admissible : selon dimension et groupe hydraulique LSA S, LSA Expanded, LHD ou MHD
• Hauteur manométrique totale : jusqu'à 105 m
• Plage de débits : 20 à 25000 m3/h selon les dimensions
