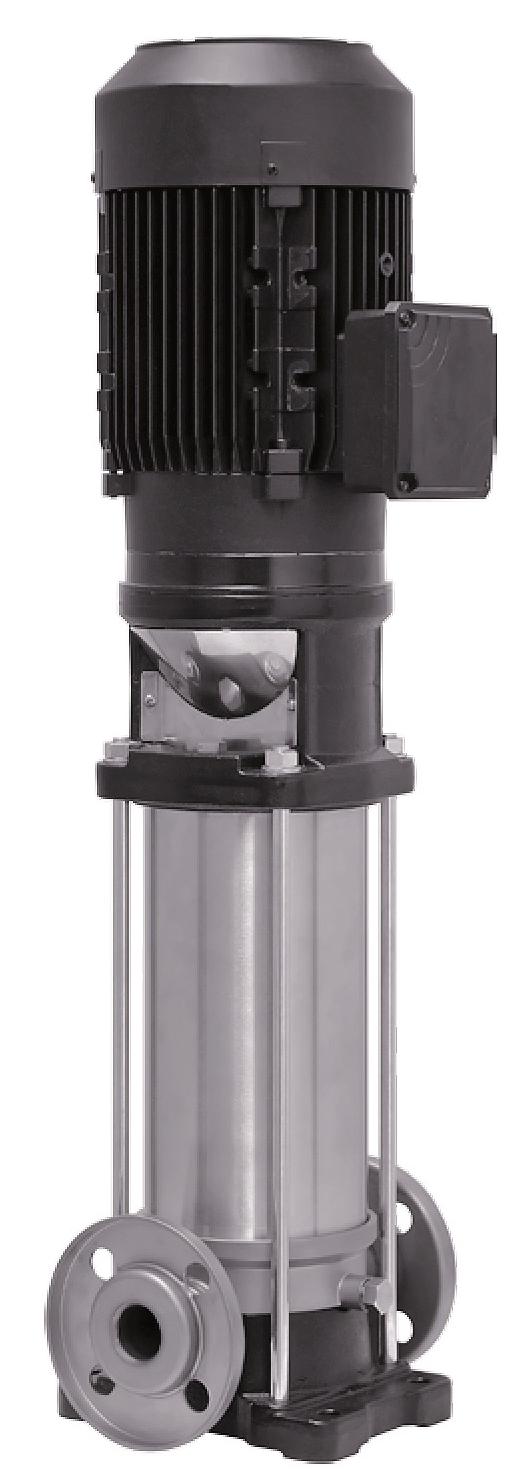

Pompe de surface multicellulaire verticale tout inox
Mr Pompes (E-Tech) EV 6

Présentation

• La pompe de surface multicellulaire verticale tout inox Mr Pompes (E-Tech) EV 6 est conçue pour la surpression et l’augmentation de pression dans les installations d’eau propres en milieu domestique, tertiaire et industriel
• Équipée de roues et diffuseurs en acier inoxydable, elle pompe assure un fonctionnement fiable pour l’alimentation en eau, l’irrigation et le lavage
• Ce modèle offre une hauteur manométrique élevée jusqu’à 275 m, idéale pour les réseaux d’adduction d’eau potable et les installations de surpression centralisées
• Sa conception tout inox et sa garniture mécanique de qualité garantissent une excellente résistance à la corrosion et une longue durée de vie
• Le système hydraulique multicellulaire optimise le rendement énergétique et limite les pertes de charge dans les installations de pompage

Applications

• Surpression dans les réseaux d’alimentation en eau propres de bâtiments collectifs et tertiaires
• Adduction d’eau potable pour installations résidentielles et industrielles avec certification adaptée
• Alimentation en eau de process dans l’industrie légère et les ateliers de production
• Irrigation et arrosage de serres, jardins, espaces verts et installations agricoles
• Circuits de lavage sous pression pour équipements et lignes de production

Avantages

• Haute pression disponible permettant des hauteurs manométriques jusqu’à 275 m pour des réseaux étendus
• Structure tout inox offrant une excellente résistance à la corrosion et une grande durabilité en service continu
• Entretien facilité grâce à la possibilité de remplacer la garniture mécanique sans démontage complet de la pompe sur les modèles à partir de 5,5 kW
• Fonctionnement stable avec paliers surdimensionnés limitant les efforts axiaux et les vibrations
• Rendement hydraulique optimisé avec Indice de Rendement Minimum supérieur ou égal à 0,7 pour une consommation énergétique maîtrisée

Conception

• Arbre moteur, roues et diffuseurs en acier inoxydable AISI 304 en standard avec possibilité d’option en acier inoxydable AISI 316
• Corps hydraulique équipé de bagues d’usure flottantes en PPS remplaçables pour maintenir les performances dans le temps
• Garniture mécanique en carbone, céramique et EPDM en standard avec autres compositions disponibles sur demande
• Raccordements hydrauliques avec brides rondes DN 32 en standard, autres types de brides et raccords disponibles sur demande
• Paliers de pompe surdimensionnés conçus pour réduire les efforts axiaux, les vibrations et le bruit en fonctionnement
• Lanterne et support moteur robustes assurant un alignement précis entre la partie hydraulique et le moteur asynchrone IE3
• Configuration spécifique selon la puissance moteur, avec versions adaptées aux différentes tailles de brides et de moteurs

Caractéristiques techniques

• Type hydraulique : pompe de surface multicellulaire verticale tout inox
• Hauteur d’aspiration max : 5 m
• Diamètre d’aspiration : DN 32
• Diamètre de refoulement : DN 32
• Pression de travail maximale : 25 bar en version brides rondes PN 25
• Version haute pression : jusqu’à 50 bar en option
• Température ambiante maximale : 40°C
• Température du fluide : de -15°C à +120°C en standard
• Indice de Rendement Minimum hydraulique : MEI supérieur ou égal à 0,7
• Motorisation : moteur asynchrone IE3 taille B14 jusqu’à 4 kW, taille B5 à partir de 5,5 kW
• Classe d’isolation moteur : F
• Indice de protection moteur : IP55
• Alimentation monophasée : 230-240 V 50 Hz pour versions EV .1
• Alimentation triphasée : 230/400 V 50 Hz jusqu’à 3 kW et 400/690 V à partir de 4 kW
• Vitesse de rotation de référence : environ 2850 tr/min avec eau de densité 1 kg/dm3
• Hauteur max (HMT) : 275 m
• Débit max : 7 m3/h
