Pompe de surface

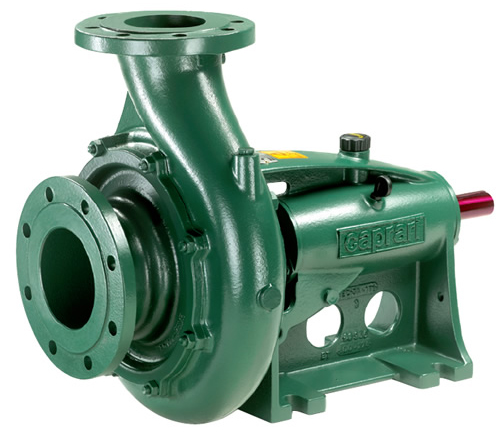

Caprari MEC-A

Demander un devis Devis

Disponible sous 48h

Description du produit



Applications
• Les MEC-A sont des pompes centrifuges monocellulaires à axe horizontal, à aspiration axiale, montées sur chaise-palier largement dimensionné, assurant la rigidité indispensable pour 1’accouplement aux moteurs a combustion interne
• Pompes centrifuges multicellulaires à axe horizontal
• Réalisées en fonte et arbre en acier
• Peuvent être accouplées à des moteurs diesel ou à des moteurs électriques 2 et 4 pôles
• Etanchéité par presse-étoupe ou garniture mécanique
• Pompe particulièrement polyvalente qui trouve son utilisation dans la distribution d’eau, l’industrie, l’irrigation et la lutte anti incendie.
• Machines conformes à la Directive 2009/125/CE (EcoDesign – ErP)

Conception
Corps de pompe : du type a volute avec tubulure de refoulement à bride, placé en position radiale et orienté normalement vers le haut
Roue : du type fermé, équilibrée dynamiquement avec chambre d’équilibrage et anneaux d’étanchéité facilement remplaçables pour la compensation de la poussée axiale
Couvercle d’aspiration : fixé sur le corps de pompe au moyen de goujons et d’écrous et comportant la tubulure d’aspiration axiale à bride
Palier : largement dimensionné et faisant fonction d’appui pour la fixation de I’ensemble et sur lequel la partie hydraulique est montée en porte-à faux
Arbre : guidé et soutenu par deux roulements à billes logés dans le support et lubrifiés à I’huile. Ils sont largement dimensionnés pour permettre I’entraînement par moteur électrique ou thermique par I’intermédiaire d’un accouplement élastique
Garniture : à tresse facilement remplaçable logée dans une chambre du corps de pompe, un circuit interne fait barrage contre les entrées éventuelles d’air et assure la lubrification de la tresse
Sens de rotation : horaire vu côté entraînement

• CORPS DE REFOULEMENT : Fonte grise
• COUVERCLE D'ASPIRATION : Fonte grise
• ROUE : Fonte grise - Fonte sphéroidale : (mod. 004/80) Bronze : (mod. H5/100, ZRBH2/125, ZRBH3/125, ZRBH4/125)
• BAGUES D’USURE : Fonte grise (n'existe pas sur 01/40, 01/50 01/65)
• ARBRE DE POMPE : Acier - Acier inox: ( mod. ZH4/100, ZRBH2/125 ZRBH3/125, ZRBH4/125)
• DOUILLE ARBRE : Acier chromé
• PRESSE-ETOUPE : Fonte grise
• ETOUPE : Tresse graphitée
• ROULEMENTS A BILLES : Acier
• CHAISE-PALIER : Fonte grise
• Écrous du presse-étoupe en acier inox

Caractéristiques techniques
• Puissance max : 132 kW
• Hauteur max (HMT) : 140 m
• Débit max : 468 m3/h


Versions disponibles
1/40   /   2/40   /   1/50   /   2/50   /   3/50   /   1/65   /   2/65   /   3/65   /   1/80   /   2/80   /   3/80   /   004/80   /   4/80   /   1/100   /   2/100   /   3/100   /   4/100   /   ZH4/100   /   5/100   /   H5/100   /   1/125   /   2/125   /   ZRB2/125   /   ZRBH2/125   /   3/125   /   ZRBH3/125   /   4/125   /   ZRBH4/125
