Pompe process pour applications lourdes

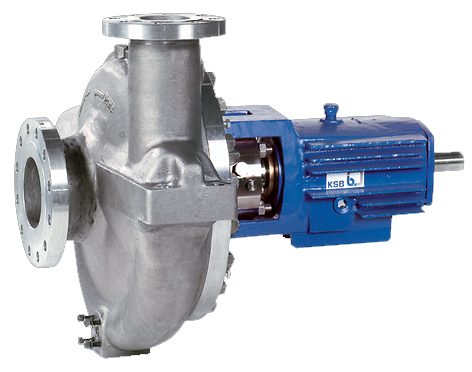

Ksb RPH

Présentation
• Pompe process conforme à ISO 13709 / API 610 (OH2) pour applications lourdes

Applications
• Pétrole et gaz
• Pétrochimie
• Centrales thermiques

Conception
• Réduction significative des forces axiales et longévité accrue des paliers grâce au dimensionnement du dispositif d’équilibrage en fonction du point de fonctionnement
• La volute double (à partir de DN 80) réduit la poussée radiale et prévient la flèche d’arbre. Les contraintes sur les paliers et la garniture mécanique sont minimisées
• Le diamètre d’arbre maximal autorisé selon l’API 610 minimise la flèche d’arbre et le niveau de vibrations
• Le choix entre plus de 70 hydrauliques permet une sélection optimale selon API et assure un rendement élevé
• Conformes à toutes les normes jusqu’à PN 100 (ASME classe 600), les brides de pompe sont livrables pour toutes les tuyauteries courantes
• Les paliers butés lourds à contact oblique 40° vont au-delà des exigences de l’API
• Lubrification par bain d’huile ou par brouillard d’huile
• À des températures élevées du liquide et de l’air ambiant, le support de palier en acier avec ailettes de refroidissements intégrés et le ventilateur optionnel protègent la pompe contre l’échauffement excessif
• Les garnitures mécaniques en cartouche conformes aux normes ISO 24109 / API 682 facilitent le démontage et le remontage

Caractéristiques techniques
• Pression de service : 10 bars
• Température du liquide : -70°C à +450°C
• Orifices : DN25 à DN400
• Hauteur max : 285 m
• Débit max : 4800 m3/h
