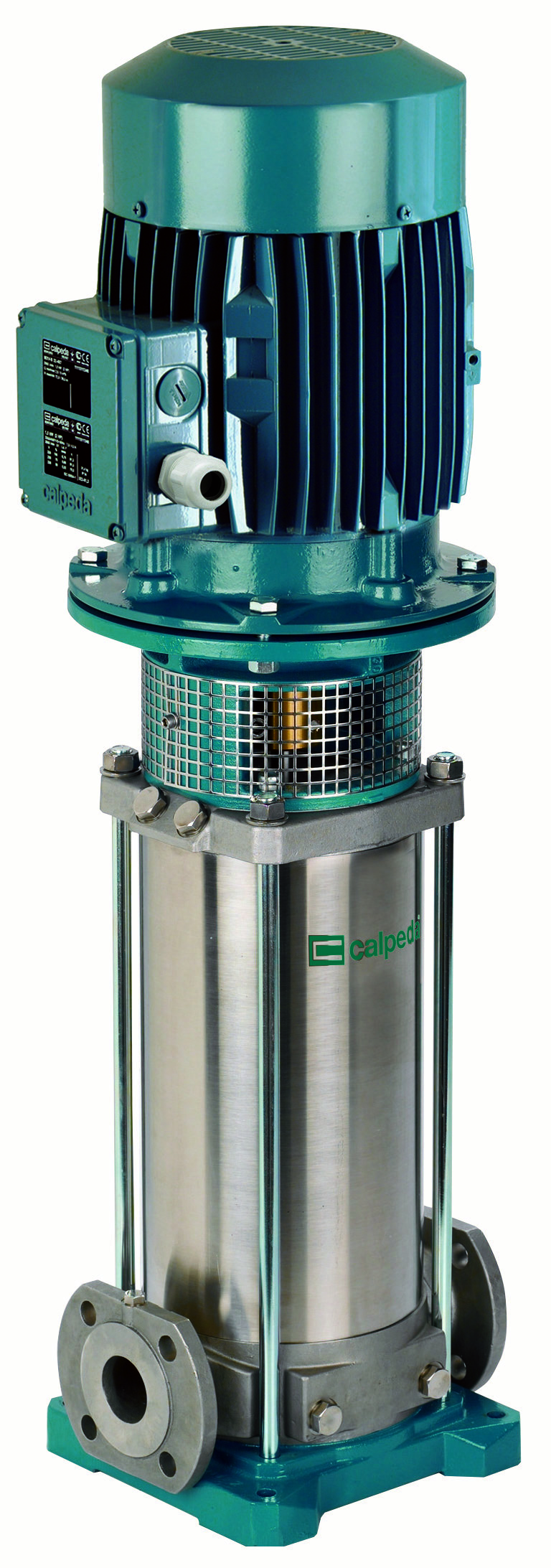

Pompe multicellulaire verticale en ligne
Calpeda MXVL

Présentation
• Pompes multicellulaires verticales avec raccords d’aspiration et de refoulement de même diamètre et disposés sur le même axe (en ligne)
• Coussinets résistants à la corrosion et lubrifiés par le liquide pompé
• Dépose de la garniture mécanique sans démonter le moteur (pour MXVL 50-15, MXVL 50-20, MXVL 100 avec moteurs de plus de 4 kW)
• Pompe avec palier de butée et manchon d’accouplement permettant d‘utiliser tout moteur standard de type IM V1
• Pour liquides propres, sans particules abrasives, non agressifs
• Exécutions spéciales sur demande (1450 trs/min...)

Applications
• Pour systèmes d’alimentation en eau
• Pour les liquides non explosifs propres, sans matières solides, filamenteuses ou abrasives (avec adaptation de matériaux d’étanchéité sur demande)
• Pompe universelle pour utilisations civiles et industrielles, pour systèmes de surpression, systèmes d’extinction des incendies, installations de lavage à haute pression, irrigation, utilisations agricoles et installations sportives

Conception
• Corps de pompe, corps d’étage, couvercles inférieur et supérieur, turbines et arbre en inox 316L
• Garniture mécanique en métal dur / carbone dur / EPDM
• Moteur tri 230/400 volts inférieur à 3.00 kW - 400/690 volts supérieur à 4.00 kW
• 2900 tours/minute (Service continu) - Isolation classe F - Protection IP 55
• Moteur triphasé haut rendement IE3 (moteur IE4 sur demande)

Caractéristiques techniques
• Température du liquide de : - 15°C à + 110°C
• Température ambiante jusqu’à + 40°C
• Pression finale maximum admissible dans le corps de pompe : 25 bars
• Hauteur max (HMT) : 228 m
• Débit max : 13 m3/h
