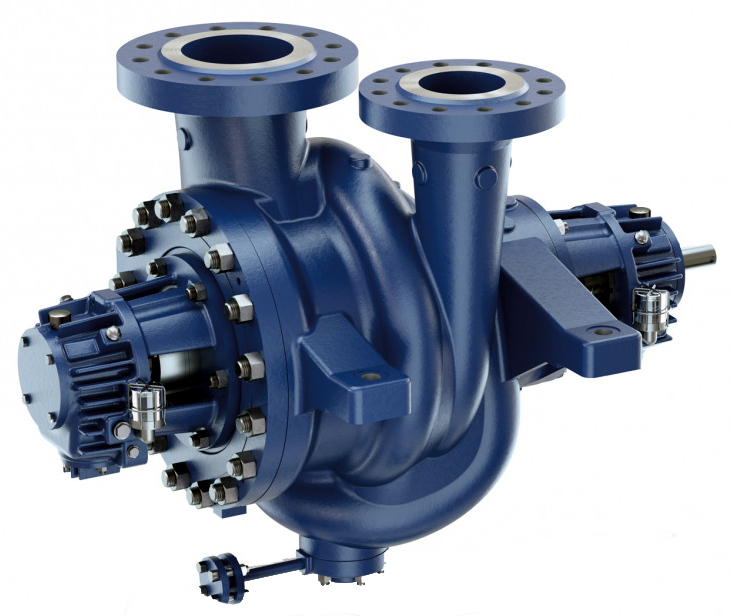

Pompe process de type BB2 à deux étages
Ksb RPHD

Présentation
• Pompe process de type BB2, à deux étages, pour applications sévères

Applications
• Raffineries
• Industrie pétrochimique et chimique
• Processus onshore et offshore

Conception
• Pompe process pour applications sévères selon API 610
• Enveloppe hydraulique et hydraulique optimisées, arbre renforcé optimisé
• Grand choix de brides
• Grand choix de matériaux
• Boîte de garnitures refroidie / réchauffée
• Plusieurs variantes de lubrification des paliers
• Roulements à billes à contact oblique largement dimensionnés
• Hydraulique à diffuseur et montage des roues dos à dos
• Version standard avec lubrification à l’huile par bague et joint labyrinthe
• Dimensionnement optimal grâce à une grille hydraulique finement échelonnée
• Rendements et NPSH meilleurs par rapport à ceux des pompes OH2
• Économie d’un circuit de refroidissement et refroidissement optimal des supports de palier grâce aux ailettes de refroidissement intégrées et à l’hélice ventilateur disponible en option
• Surveillance et entretien faciles grâce aux brides dirigées vers le haut
• Démontage facilité du rotor grâce au couvercle de corps côté aspiration
• Facilité de maintenance grâce aux garnitures mécaniques selon API 682 (garnitures cartouche)
• Bague d’usure de corps et de roue interchangeables
• Stock de pièces de rechange réduit grâce au système modulaire

Caractéristiques techniques
• Pression de service : 100 bars
• Température du liquide : -80°C à +450°C
• Hauteur max : 550 m
• Débit max : 5100 m3/h
