Présentation

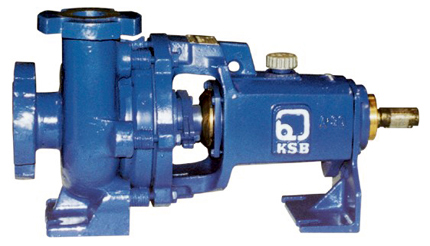

• La pompe Ksb MEGA SLURRY est conçue pour le pompage de boues abrasives et corrosives contenant des particules grossières ou fines. Équipée d'une hydraulique robuste, elle assure un transfert fiable des eaux chargées et des boues industrielles difficiles. Sa conception à simple étage et à aspiration axiale facilite les opérations de maintenance du corps hydraulique
• Le système à volute modifiée avec roue ouverte à trois aubes garantit un large passage de solides et une bonne tenue à l'usure sur une large plage de fonctionnement
Applications
• Transfert de boues abrasives dans l'industrie minière et les carrières
• Pompage d'eaux usées fortement chargées en particules solides
• Evacuation de boues et rejets industriels de nature abrasive et ou corrosive
• Circulation de liquides chargés dans les procédés industriels exigeants
• Applications spéciales sur consultation pour fluides fortement corrosifs
Avantages
• Large passage de solides permettant le pompage de particules grossières sans colmatage
• Conception robuste en fonte alliée et matériaux résistants à l'abrasion pour une longue durée de vie
• Configuration horizontale à simple étage facilitant l'accès aux composants d'usure pour la maintenance
• Version avec garniture tressée ou garniture mécanique pour une adaptation aux contraintes de service
• Ensemble compact avec système arrière extractible permettant la dépose de la partie mécanique sans démonter la tuyauterie
Conception
• Pompe centrifuge horizontale à aspiration axiale et refoulement vertical uniquement
• Corps en volute modifiée avec roue ouverte à trois aubes optimisée pour le passage de solides
• Arbre en acier 1045 protégé par une bague d'arbre en alliage traité thermiquement
• Carter, plaque d'usure et roue en alliage Gasite 28G haute résistance à l'abrasion
• Paliers montés dans un corps de roulement en fonte grise 40C avec lubrification par huile
• Etanchéité disponible par garniture tressée avec presse étoupe ou par garniture mécanique
• Joint Inpro TM au niveau des paliers pour une meilleure protection contre les fuites de lubrifiant
• Fixations de la partie hydraulique en acier carbone pour une rigidité et une résistance élevées
Caractéristiques techniques
• Disposition : horizontale, simple étage, aspiration en bout, refoulement vertical
• Taille de pompe : 40-125 Mega Slurry
• Diamètre de refoulement : 40 mm - 1,5 in
• Pression max avec garniture tressée : 15,9 bar - 230 psi
• Pression max avec garniture mécanique : 10 bar - 145 psi
• Passage libre : 19 mm - 0,75 in
• Sens de rotation : horaire vu côté entraînement
• Lubrification des roulements : huile
• Matériau du corps et de la plaque d'usure : Gasite 28G
• Matériau de la roue : Gasite 28G
• Matériau de l'arbre : acier 1045
• Matériau du corps de roulement et des pièces de structure : fonte grise 40C
• Hauteur max : 30 m - 100 ft
• Débit max : 45 m3/h - 200 gpm
