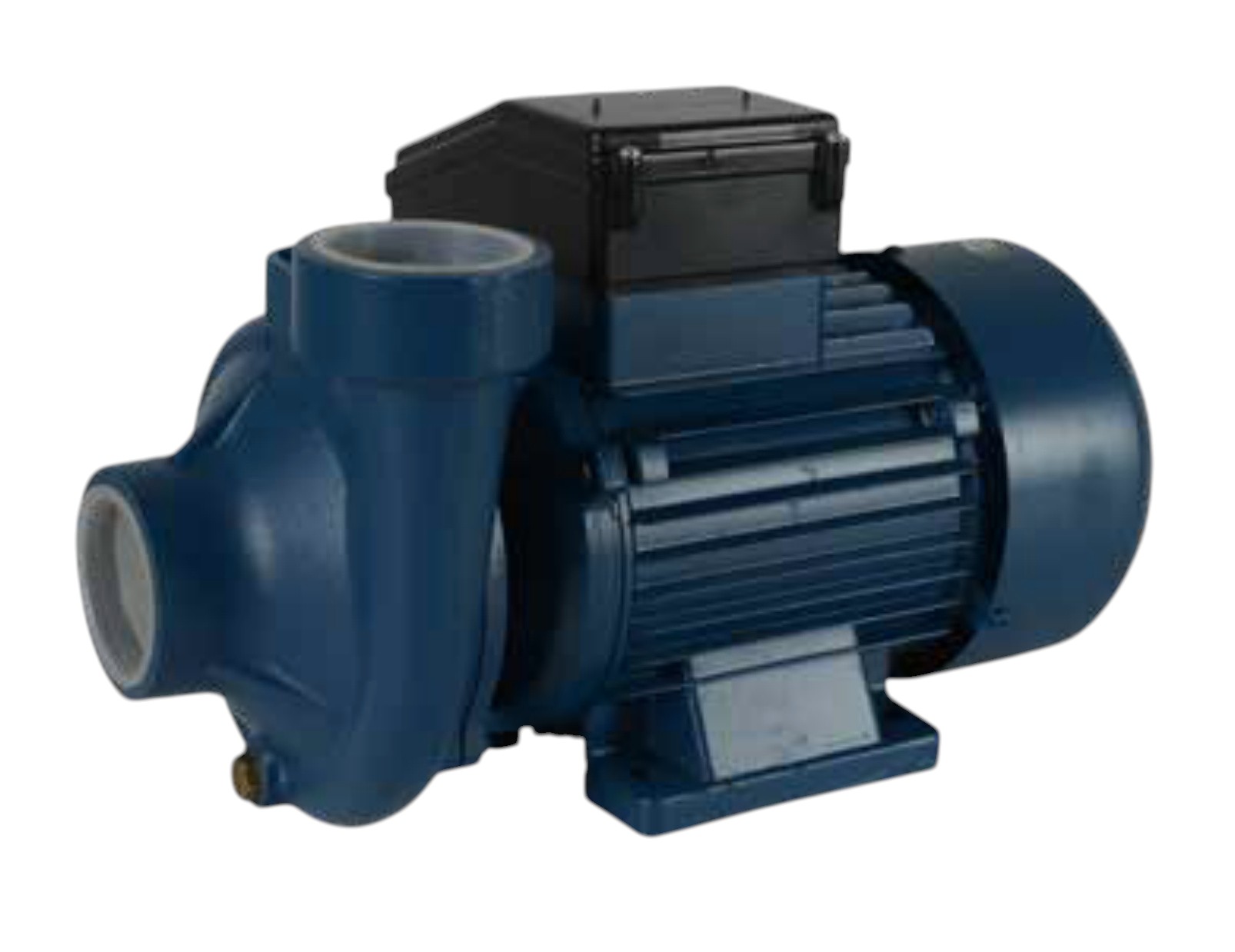

Présentation
• La pompe centrifuge Arven RK est conçue pour le transfert et l’élévation d’eau propre non agressive dans les installations d’irrigation et d’adduction
• Elle convient aux usages agricoles, civils et industriels nécessitant des débits importants avec des hauteurs moyennes
• Équipée d’un moteur électrique à ventilation externe, elle assure un fonctionnement fiable en service continu
• Sa conception monobloc avec une seule roue centrifuge en acier inoxydable garantit un rendement stable sur une large plage de fonctionnement
• Le corps de pompe en fonte et l’arbre inox offrent une excellente robustesse mécanique pour une longue durée de service
Applications
• Irrigation de surface et par submersion dans le domaine agricole
• Alimentation en eau de systèmes d’arrosage pour jardins, parcs et espaces verts
• Transfert d’eau propre pour usages civils dans les bâtiments et installations techniques
• Circulation et distribution d’eau dans les procédés'industriels non agressifs
• Surpression locale dans des réseaux d’eau avec besoins de débits élevés'et pressions moyennes
Avantages

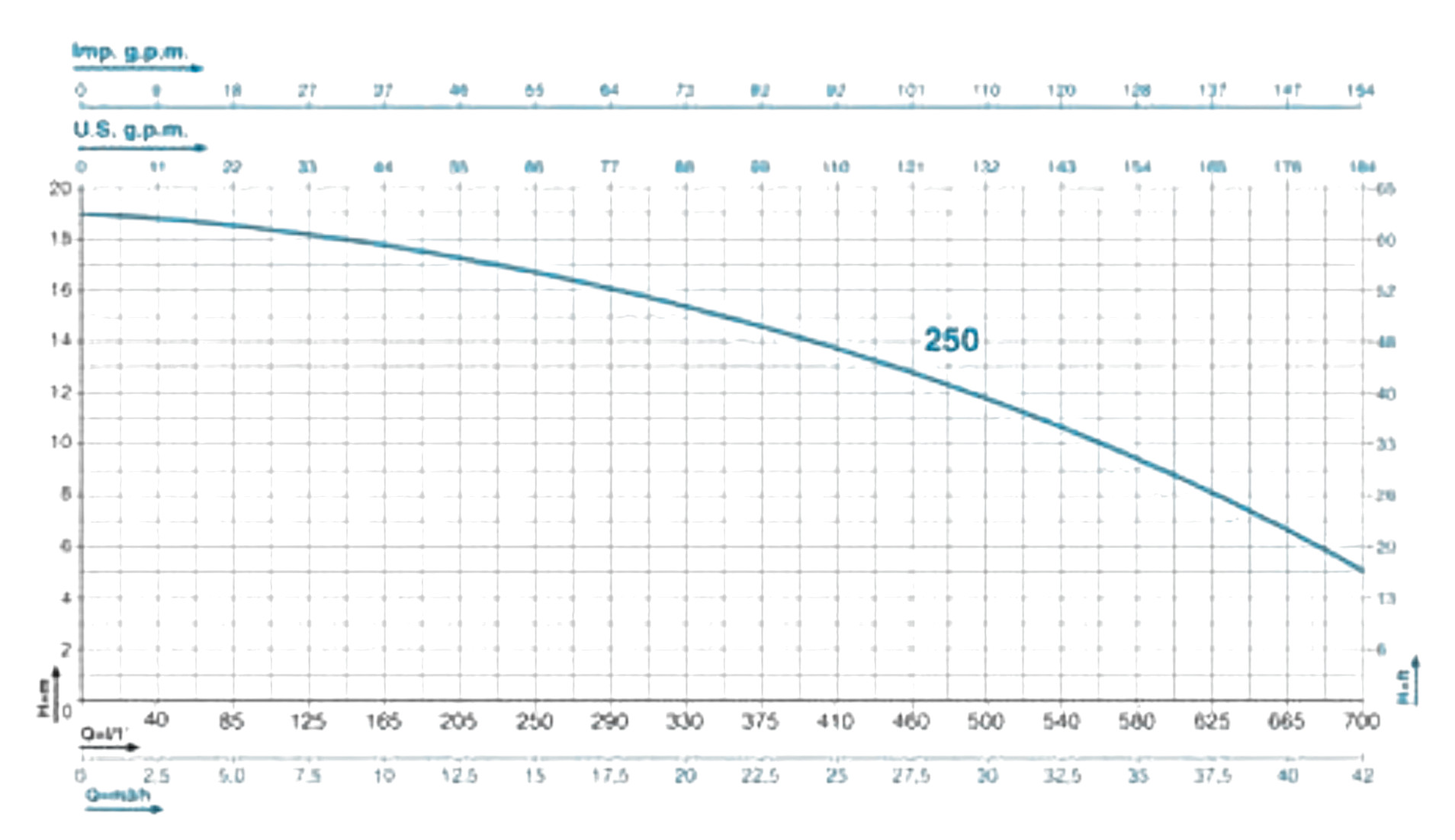

• Débit important de 3 m3/h à 18 m3/h pour de nombreuses configurations hydrauliques
• Hauteur manométrique totale jusqu’à environ 36,8 m selon la version, adaptée aux besoins de relevage courant
• Moteur fermé avec ventilation externe assurant un bon refroidissement et une meilleure durée de vie
• Classe d’isolation F et degré de protection IP 44 pour une sécurité accrue en exploitation
• Versions monophasées avec protection thermique intégrée et condensateur permanent pour une mise en service simplifiée
Conception
• Corps de pompe et flasques en fonte garantissant une résistance élevée aux contraintes mécaniques
• Roue centrifuge en acier inoxydable AISI 304 pour une bonne tenue à la corrosion dans l’eau propre
• Arbre côté pompe en acier inoxydable AISI 416 limitant l’usure et les déformations en charge
• Garniture mécanique carbone et alumine assurant l’étanchéité entre la partie hydraulique et le moteur
• Carter moteur en alliage d’aluminium à ailettes favorisant la dissipation thermique
• Ventilateur et éléments de protection en technopolymère pour réduire le bruit et le poids de l’ensemble
• Joints toriques en NBR pour une bonne tenue aux températures et pressions nominales
• Bouchons de remplissage et de vidange en laiton facilitant les opérations de maintenance et de mise en service
Caractéristiques techniques
• Type de pompe : pompe centrifuge monobloc à une roue
• Plage de hauteur manométrique : 15 m à 36,8 m selon le modèle
• Plage de débit : 3 m3/h à 18 m3/h
• Vitesse de rotation nominale : 2800 tr/min à 50 Hz et 3450 tr/min à 60 Hz
• Puissance moteur nominale : de 1,1 kW à 2,2 kW
• Puissance moteur absorbée max : de 1,9 kW à 2,8 kW selon la version
• Tension d’alimentation monophasée : 220-230 V 50 Hz ou 220-230 V 60 Hz
• Tension d’alimentation triphasée : 220-230 V 50 Hz, 380-400 V 50 Hz, 220-230 V 60 Hz, 380-400 V 60 Hz
• Degré de protection moteur : IP 44
• Classe d’isolation moteur : F
• Température max du liquide pompé : 50°C
• Matériau du corps de pompe : fonte G20
• Matériau de la roue : acier inoxydable AISI 304
• Matériau de l’arbre côté pompe : acier inoxydable AISI 416

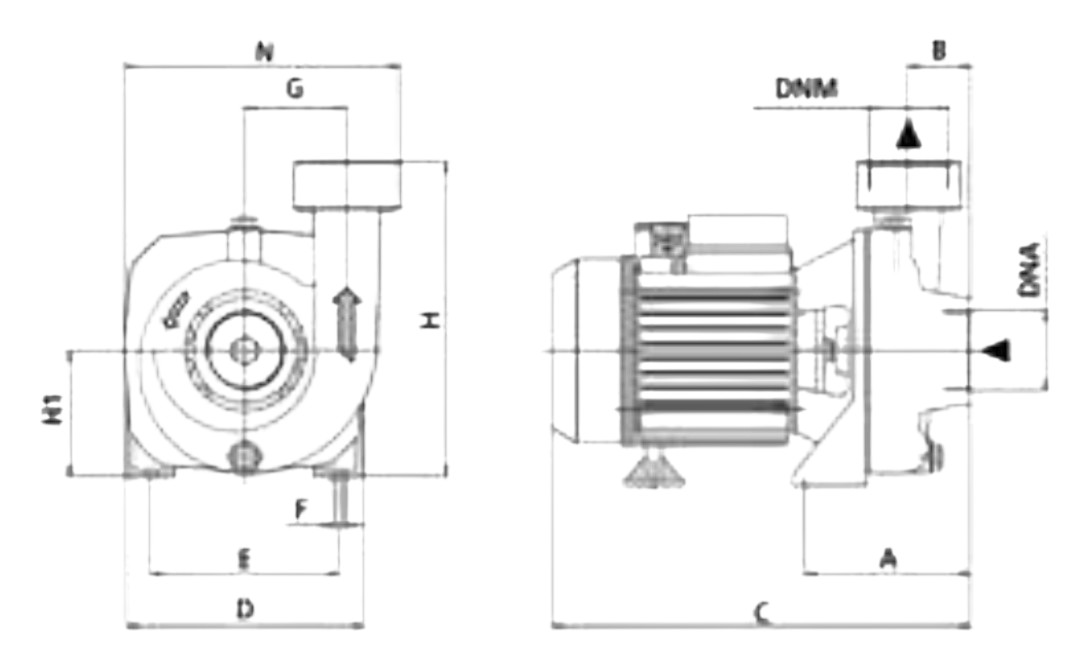

• Diamètre des raccords hydrauliques aspiration et refoulement : 2 pouces
• Poids indicatif RK 150 : 25 kg
• Poids indicatif RK 200 : 27 kg
• Poids indicatif RK 300 : 31,5 kg
