Présentation

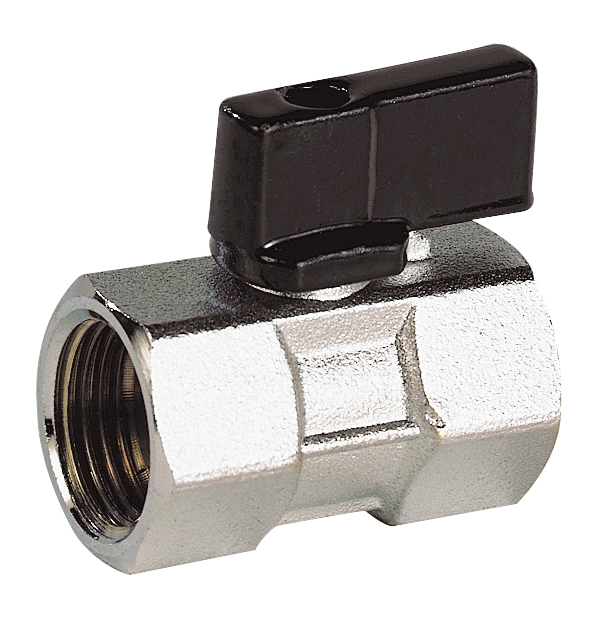

• La vanne à sphère Sferaco SPHERE MINI 697 MICRO FF MF est conçue pour l isolation et le contrôle de circuits d eau et d air comprimé dans les installations domestiques et industrielles
• Elle est équipée d une sphère en laiton et de joints de sphère en PTFE assurant une excellente étanchéité et une manoeuvre souple
• Ce modèle mini et micro se décline en versions femelle femelle, mâle femelle et mâle mâle pour une adaptation facile sur différents réseaux
• Sa conception compacte permet une installation dans des espaces réduits tout en maintenant une pression de service élevée
• Le système de manette en aluminium ou en plastique noire assure une commande rapide et fiable de l ouverture et de la fermeture
Applications
• Isolation de circuits d eau froide ou chaude dans les réseaux sanitaires et de chauffage
• Commande d air comprimé dans les réseaux pneumatiques industriels
• Équipement des installations de distribution de fluides dans les bâtiments tertiaires et industriels
• Intégration sur des collecteurs ou panneaux de distribution nécessitant des organes de coupure compacts
• Utilisation sur des lignes d essai ou de mesure nécessitant une sectionnement rapide du fluide
Avantages
• Format mini et micro particulièrement adapté aux installations avec encombrement réduit
• Large gamme de raccordements femelle femelle, mâle femelle et mâle mâle pour une grande flexibilité de montage
• Étanchéité fiable grâce aux joints de sphère en PTFE et au joint torique FKM sur la gamme micro
• Résistance à la corrosion améliorée par l utilisation de laiton nickelé ou chromé selon les versions
• Certaines figures intègrent un trou de décompression pour sécuriser le fonctionnement en présence de fluides emprisonnés
Conception
• Corps en laiton nickelé pour les mini vannes et en laiton titré CW617N chromé pour les micro vannes
• Sphère en laiton titré CW614N montée sur joints de sphère en PTFE à faible frottement
• Joint NBR sur l axe pour les mini vannes et joint torique FKM pour les micro vannes
• Axe inéjectable conçu pour éviter toute éjection en cas de surpression
• Manette en aluminium noire ou en plastique noire selon les versions pour la manoeuvre manuelle
Caractéristiques techniques
• Plage de température de service mini vannes : -10 °C à 90 °C
• Plage de température de service micro vannes : -10 °C à 90 °C
• Pression de service mini vannes eau et air comprimé : 10 à 16 bar
• Pression de service micro vannes eau et air comprimé : 16 bar
• Passage nominal mini vannes : 8 à 10 mm
• Passage nominal micro vannes : 5,5 mm
• Diamètre nominal disponible : 1/8 à 1/2 pouce
• Écartement mini vannes série 67401 : 39 à 45 mm
• Écartement mini vannes série 690 : 40,3 à 49,1 mm
• Écartement mini vannes séries 677 et 697 : 42 à 44,5 mm
• Écartement mini vannes séries 674 et 694 : 41 à 43,5 mm
• Écartement micro vannes série 691 : 39,5 à 44,5 mm
• Écartement micro vannes série 692 : 38 à 43,5 mm
• Écartement micro vannes série 693 : 37,5 mm
• Pression PN mini vannes : 10 à 16 bar
