Présentation

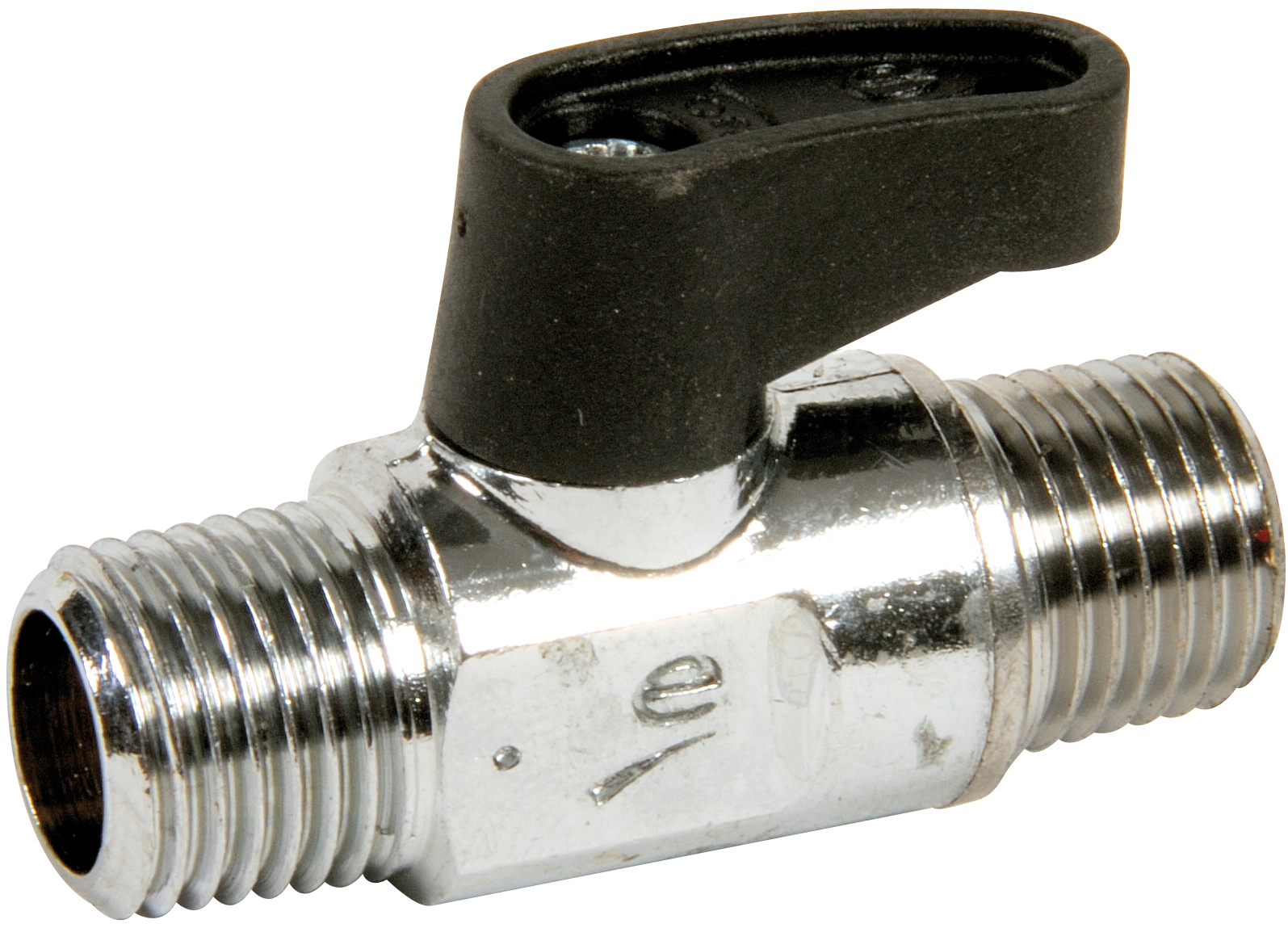

• La vanne à sphère Sferaco SPHERE MINI 693 MICRO MM est conçue pour l'isolement et la coupure de circuits d'eau et d'air comprimé
• Elle est équipée d'un corps en laiton nickelé ou chromé selon les versions, avec une sphère en laiton et des joints de sphère en PTFE
• Ce modèle mini et micro se décline en raccordements mâle-mâle, femelle-femelle et mâle-femelle pour s'adapter à de nombreuses configurations
• Sa conception compacte avec axe inéjectable et joint NBR ou joint torique FKM assure une excellente fiabilité en service
• Le système de manœuvre par manette en aluminium ou plastique noire permet un fonctionnement aisé même dans les espaces réduits
Applications
• Isolation de réseaux d'eau dans les installations domestiques et tertiaires
• Commande et coupure de circuits d'air comprimé dans les réseaux pneumatiques
• Équipement de collecteurs, groupes de distribution et petits ensembles hydrauliques
• Montage sur instruments de mesure, manomètres et dispositifs de contrôle de pression
• Utilisation dans les installations industrielles légères nécessitant des mini vannes compactes
Avantages
• Format mini et micro permettant l'installation dans des espaces très réduits
• Large choix de raccordements mâle-mâle, femelle-femelle et mâle-femelle pour faciliter l'intégration
• Plage de température de service de -10 °C à +90 °C adaptée aux applications courantes en eau et air comprimé
• Pression de service jusqu'à 16 bars pour les principales versions, offrant une bonne tenue en réseau sous pression
• Matériaux résistants avec corps en laiton CW617N ou CW614N, joints PTFE et joints NBR ou FKM pour une durée de vie accrue
Conception
• Corps en laiton nickelé ou laiton titré CW617N chromé selon les gammes mini ou micro
• Sphère interne en laiton titré CW614N assurant une bonne résistance mécanique
• Joints de sphère en PTFE pour une excellente étanchéité et une manœuvre douce
• Joint NBR sur l'axe pour les mini vannes et joint torique FKM pour les micro vannes
• Manette de manœuvre en aluminium noir ou en plastique noire pour une prise en main aisée
Caractéristiques techniques
• Pression de service mini vannes : 10 bars à 16 bars
• Pression de service micro vannes : 16 bars
• Plage de température de service : -10 °C à +90 °C
• Passage hydraulique mini vannes : 8 mm à 10 mm
• Passage hydraulique micro vannes : 5,5 mm
• Diamètre nominal mini vannes : 1/4 pouce à 1/2 pouce
• Diamètre nominal micro vannes : 1/8 pouce à 1/4 pouce
• Écartement mini vannes : 39 mm à 49,1 mm
• Écartement micro vannes : 37,5 mm à 44,5 mm
• Pression de service version 67401 : 10 bars
• Pression de service versions 677, 690, 694, 697 : 16 bars
• Conformité à la directive 2014/68/UE : article 1 paragraphe 2b
• Nombre de configurations mini vannes : 4 types principaux
• Nombre de matériaux principaux : 3 matériaux métalliques
• Durée d'écartement maximum mesurée : 49,1 mm
