Présentation

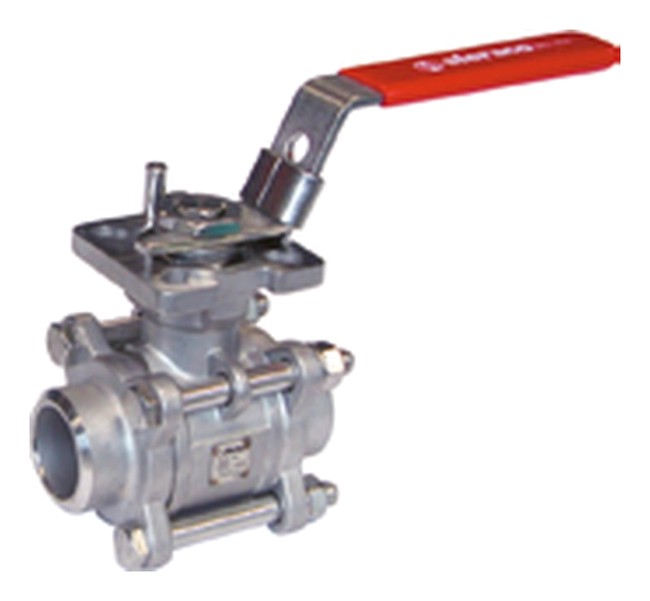

• La vanne à boisseau sphérique Sferaco 739 est conçue pour l'isolement et la manœuvre des fluides sur des réseaux industriels haute pression
• Elle est équipée d'une construction 3 pièces en acier inoxydable conforme à la norme EN 1.4408
• Ce modèle intègre une platine ISO 5211 permettant l'automatisation par actionneur
• Sa conception à passage intégral limite les pertes de charge et optimise le débit du fluide
• Le système d'étanchéité renforcé par presse-étoupe PTFE chargé et joint torique FKM assure une haute fiabilité en service
Applications
• Conduites de process dans les industries chimiques et pharmaceutiques
• Installations pétrochimiques nécessitant une vanne d'isolement haute pression
• Réseaux hydrauliques industriels pour liquides sous pression jusqu'à 40 bars
• Circuits d'air comprimé en environnements industriels
• Applications vapeur jusqu'à 18 bars dans les installations de production de chaleur
Avantages
• Double étanchéité à l'axe garantissant une sécurité accrue contre les fuites externes
• Passage intégral favorisant un débit optimisé sans étranglement du fluide
• Platine ISO 5211 intégrée facilitant le montage d'actionneurs électriques ou pneumatiques
• Compatibilité avec l'atmosphère explosible grâce à la conformité ATEX Groupe II catégorie 2G/2D
• Plage de températures étendue permettant un fonctionnement jusqu'à 220°C
Conception
• Corps 3 pièces en acier inoxydable coulé EN 1.4408
• Sphère en acier inoxydable usinée pour un passage intégral
• Axe inéjectable en acier inoxydable ASTM A182 F316 à sécurité augmentée
• Sièges en PTFE chargé 50 % renforçant la tenue en pression
• Presse-étoupe en PTFE chargé 25 % Graphite avec rattrapage de jeu par rondelles élastiques
Caractéristiques techniques
• Pression de service PS modèle 739 : 40 bars
• Pression de service vapeur : 18 bars
• Température de service modèle acier : -20°C à +220°C
• Température de service modèle inox : -30°C à +220°C
• Passage nominal minimum : 11,5 mm
• Passage nominal maximum : 100 mm
• Écartement minimum version taraudée : 63,5 mm
• Écartement maximum version taraudée : 225 mm
• Écartement minimum version à brides PN40 : 130 mm
• Écartement maximum version à brides PN40 : 350 mm
• Pression de service versions taraudées acier et inox : 63 bars
• Norme de raccordement par brides : EN 1092-1 PN40
• Norme d'écartement par brides : EN 558 série 1
• Zones ATEX compatibles : 1, 2, 21, 22
