Présentation

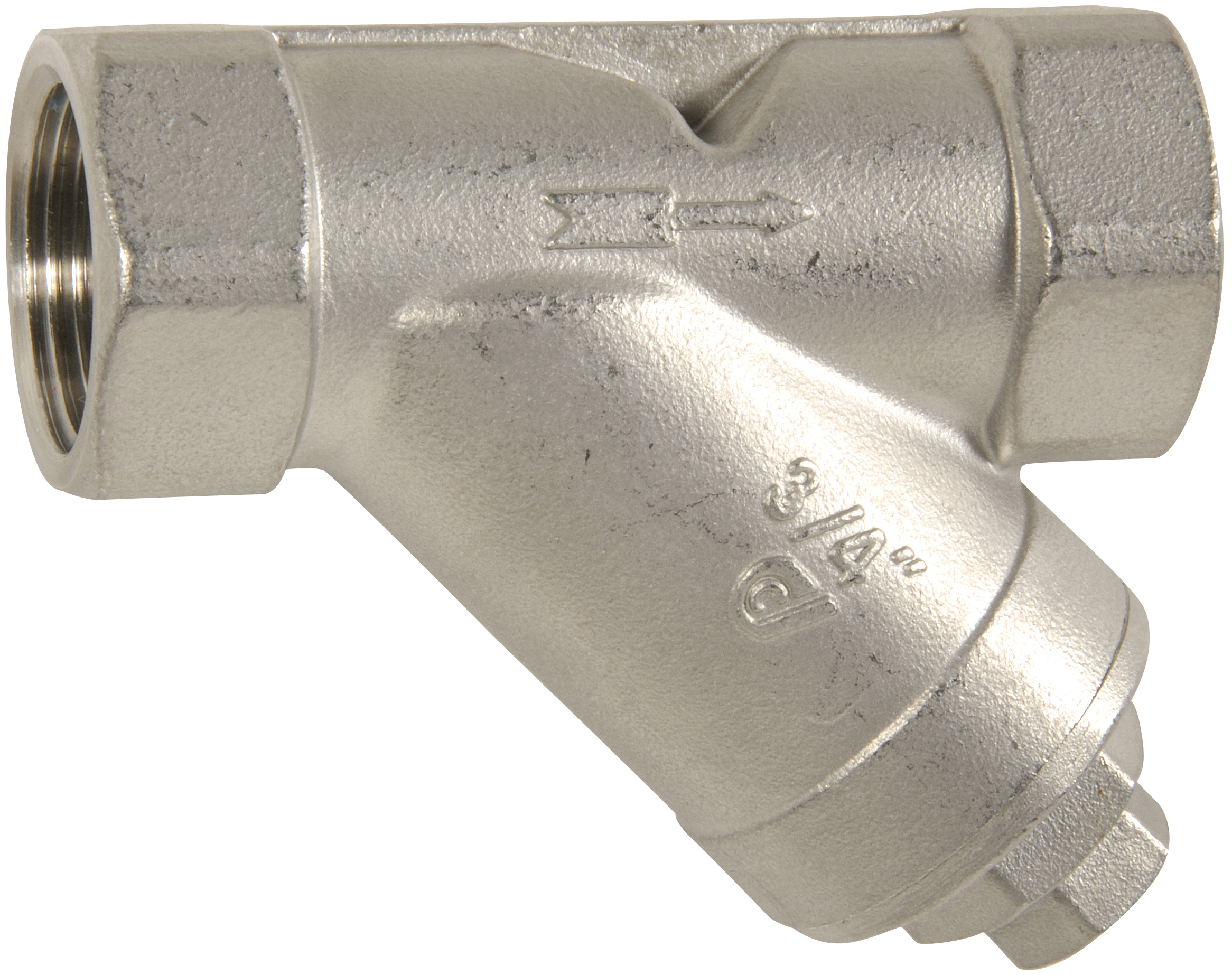

• Le filtre en Y Sferaco 230 est conçu pour la protection des réseaux hydrauliques et de fluides gazeux par filtration des impuretés
• Il permet d'assurer une filtration efficace dans les réseaux chimiques, pharmaceutiques, pétro-chimiques et d'air comprimé
• Équipé d'un corps en inox et d'un tamis en acier inoxydable, il garantit une excellente résistance à la corrosion et aux contraintes de pression
• Ce modèle est adapté aux installations exigeant une compatibilité avec les liquides et les gaz du groupe 1 selon la directive 2014/68/UE
• Sa conception taraudée et compacte facilite l'intégration sur des réseaux de faible et moyenne section
Applications
• Protection des réseaux chimiques contre les particules solides et impuretés
• Filtration dans les installations pharmaceutiques nécessitant une haute qualité de fluide
• Sécurisation des circuits hydrauliques et d'air comprimé en amont des équipements sensibles
Avantages
• Haute résistance à la corrosion grâce au corps en inox EN 1.4408
• Tamis en inox AISI 316 offrant une filtration fiable avec maille de 10/10°
• Plage de température étendue adaptée aux procédés industriels exigeants
Conception
• Corps en acier inoxydable EN 1.4408 conçu pour des applications industrielles
• Joint de corps en PTFE assurant une excellente étanchéité chimique
• Tamis en inox AISI 316 avec maille de 10/10° démontable pour entretien
• Raccordement femelle taraudé pour un montage aisé sur les réseaux
• Montage possible en position horizontale ou verticale avec fluide descendant
Caractéristiques techniques
• Pression de service max : 16 bar
• Température de service : -50 °C à +200 °C
• Maille de filtration : 10/10° mm
• Diamètre nominal min : 1/4 pouce
• Diamètre nominal max standard : 2 pouces
• Écartement pour DN 1/4 pouce : 64 mm
• Écartement pour DN 3/8 pouce : 64 mm
• Écartement pour DN 1/2 pouce : 64 mm
• Écartement pour DN 3/4 pouce : 80 mm
• Écartement pour DN 1 pouce : 89 mm
• Écartement pour DN 1 pouce 1/4 : 106,5 mm
• Écartement pour DN 1 pouce 1/2 : 118 mm
• Écartement pour DN 2 pouces : 139 mm
• Compatible directive 2014/68/UE : groupe 1 liquides et gaz
• Certificat matière 3.1 : 10 € par diamètre nominal
