Présentation

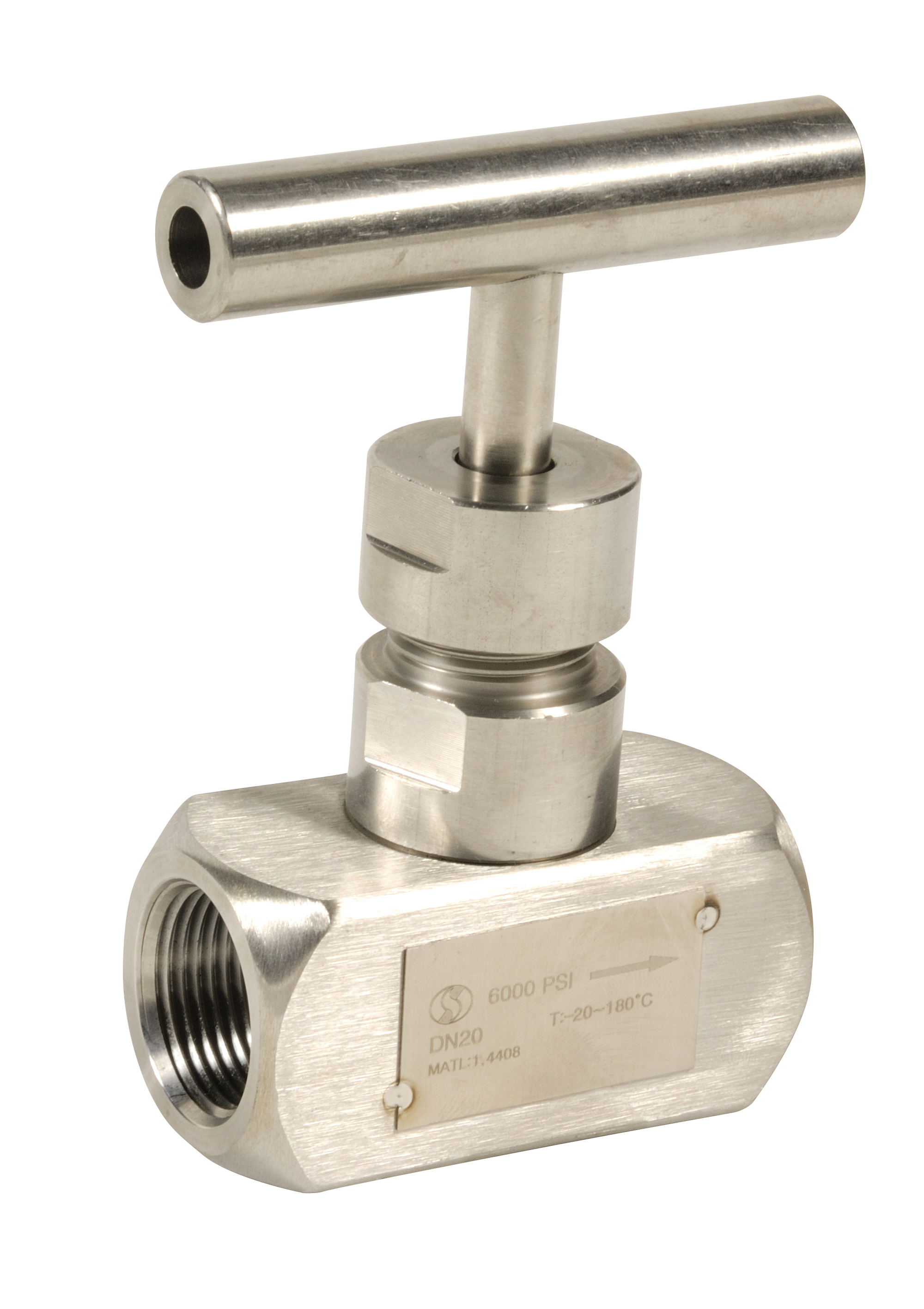

• Le robinet à pointeau Sferaco 481 Inox EN 1.4408 est conçu pour l'isolement et le réglage précis de liquides et de gaz en haute pression
• Il est équipé d'un corps monobloc en inox moulé EN 1.4408 garantissant une excellente résistance mécanique et à la corrosion
• Ce modèle intègre une tige montante permettant un contrôle fin de l'ouverture et de la fermeture du passage
• Sa conception à passage réduit et presse-étoupe en PTFE assure une étanchéité fiable jusqu'à 400 bars de pression
• Le robinet est adapté à une large plage de températures de service allant de -20°C à +180°C pour des applications industrielles exigeantes
Applications
• Réseaux de liquides industriels sous haute pression jusqu'à 400 bars
• Circuits de gaz du groupe 1 nécessitant un réglage précis du débit
• Installations de process dans l'industrie pétrochimique et énergétique
• Lignes d'instrumentation et de mesure en environnement sévère
• Réseaux de fluides nécessitant une robinetterie certifiée ATEX
Avantages
• Haute tenue en pression avec une pression de service admissible jusqu'à 400 bars
• Large plage de température de service de -20°C à +180°C pour de multiples fluides
• Excellente résistance à la corrosion grâce au corps monobloc en inox EN 1.4408
• Sécurité accrue avec conformité ATEX Groupe II catégorie 2G/2D pour zones 1, 2, 21 et 22
• Maintenance facilitée par la tige montante et le presse-étoupe en PTFE remplaçable
Conception
• Corps monobloc en inox moulé EN 1.4408 pour les versions 481, 487 et 488
• Chapeau en inox ASTM A182 F304 assurant la tenue mécanique de l'assemblage
• Axe en inox ASTM A182 F316 pour une meilleure résistance chimique
• Presse-étoupe en PTFE complété par un joint torique en FKM pour l'étanchéité de la tige
• Passage réduit avec diamètres internes de 5 mm, 6 mm ou 8 mm selon le diamètre nominal
Caractéristiques techniques
• Matière du corps : inox EN 1.4408
• Pression de service PS : 400 bars
• Température de service mini : -20°C
• Température de service maxi : +180°C
• Diamètre nominal disponible : 1/4 pouce à 1 pouce
• Passage interne DN 1/4 pouce : 5 mm
• Passage interne DN 3/8 pouce : 5 mm
• Passage interne DN 1/2 pouce : 6 mm
• Passage interne DN 3/4 pouce : 8 mm
• Passage interne DN 1 pouce : 8 mm
• Écartement DN 1/4 pouce : 45 mm
• Écartement DN 3/8 pouce : 59 mm
• Écartement DN 1/2 pouce : 65 mm
• Écartement DN 3/4 pouce : 70 mm
• Écartement DN 1 pouce : 80 mm
• Certification ATEX : Groupe II catégorie 2G/2D
• Coût certificat ATEX : 3 € par robinet
• Coût certificat matière 3.1 : 10 € par diamètre nominal
