Présentation

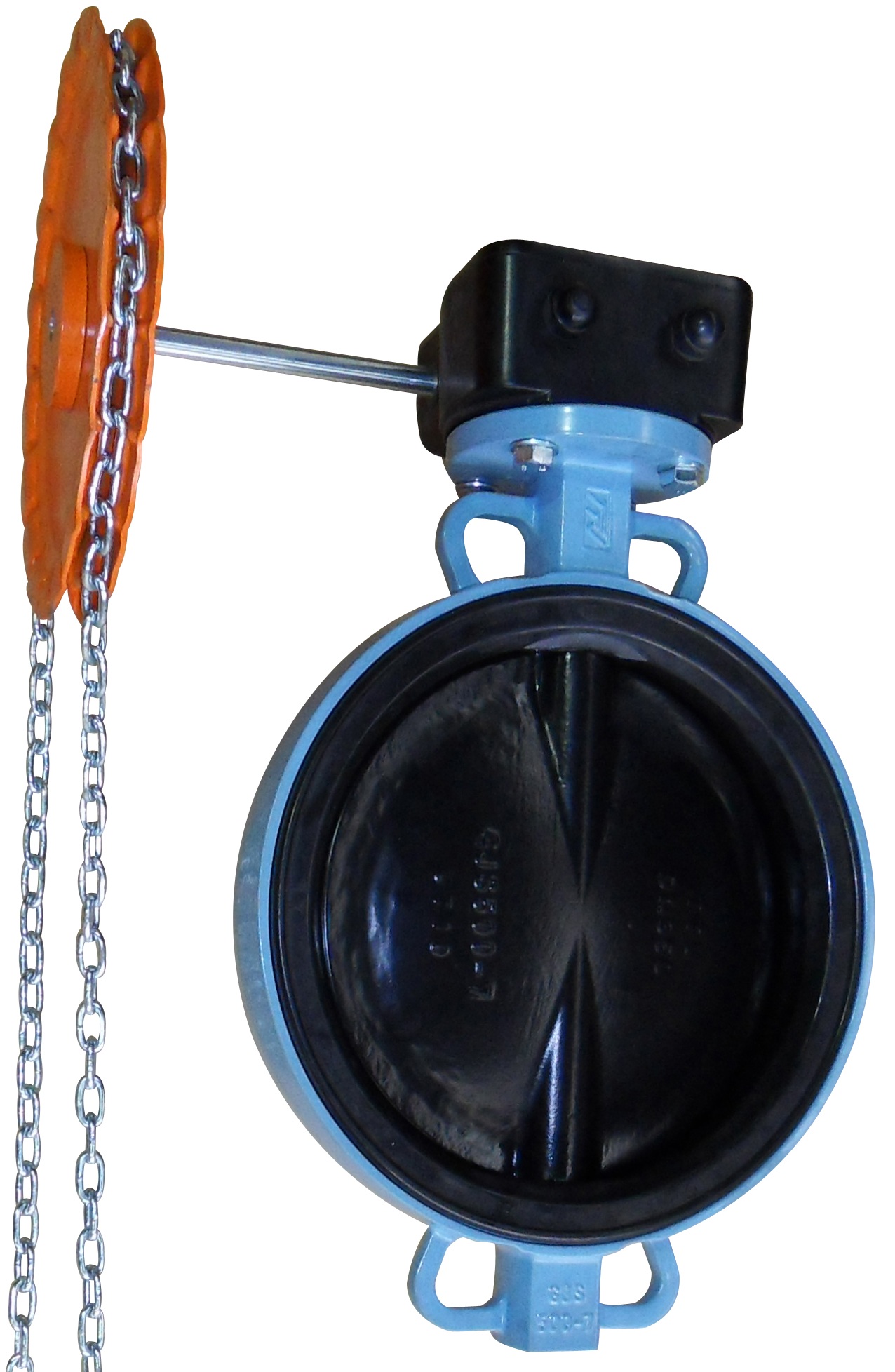

• Le robinet à papillon Sferaco 1150 est conçu pour l'isolement et le réglage des réseaux hydrauliques dans de nombreuses installations industrielles
• Équipé d'un siège en EPDM et d'un papillon en inox CF8M jusqu'au diamètre nominal 100, il offre une excellente résistance à la corrosion et à l'usure
• Ce modèle est disponible avec un corps en fonte GJS-500-7 revêtu à partir du diamètre nominal 125, ce qui garantit une grande robustesse mécanique
• Sa conception à oreilles de centrage facilite le montage entre brides et le positionnement précis dans la tuyauterie
• Le système est prévu pour fonctionner avec des fluides variés comme les eaux froides ou chaudes, l'eau de mer, les alcalins ou encore le lait de chaux
Applications
• Régulation et isolement sur réseaux d'eau froide ou chaude en milieu industriel
• Installation sur circuits d'eau de mer et d'eau déminéralisée dans les process de traitement
• Utilisation sur réseaux véhiculant alcool, mercure, lait de chaux et solutions alcalines compatibles avec l'EPDM
Avantages
• Plage de température de service étendue de -20 °C à +110 °C pour une grande polyvalence d'utilisation
• Construction en inox CF8M jusqu'au diamètre nominal 100 puis en fonte GJS revêtue au-delà pour concilier résistance chimique et mécanique
• Possibilité de certification matière 3.1 et de conformité CE 1935/2004 sur demande pour les applications liées aux denrées alimentaires
Conception
• Corps en fonte GJS-500-7 avec revêtement de protection de type rilsan adapté aux environnements corrosifs
• Papillon en inox CF8M associé à un siège en EPDM pour assurer l'étanchéité sur une large gamme de fluides
• Version à oreilles de centrage permettant un montage entre brides simple et un alignement aisé de la canalisation
Caractéristiques techniques
• Diamètre nominal : 32 à 600 mm
• Pression de service PS : 10 à 16 bars
• Pression nominale PN : 10 à 16 bars et CLASS 150 PN20
• Plage de température de service : -20 à +110 °C
• Matériau du papillon : inox CF8M jusqu'au diamètre nominal 100 mm
• Matériau du corps : fonte GJS-500-7 revêtue au-delà du diamètre nominal 100 mm
• Tarif certificat matière 3.1 : 10 € par diamètre nominal
• Prix indicatif levier 16 bars DN50 : 78,57 € hors taxe
• Prix indicatif levier 10 bars DN50 : 77,03 € hors taxe
• Prix indicatif axe nu DN400 : 836,00 € hors taxe
• Prix indicatif réducteur monté DN400 : 1 060,00 € hors taxe
• Pression de service DN32 à DN300 : 16 bars
• Pression de service DN350 à DN600 : 10 bars
• Gamme disponible standard : du diamètre nominal 32 au diamètre nominal 600
• Version ATEX disponible jusqu'au diamètre nominal 100 mm
