Présentation

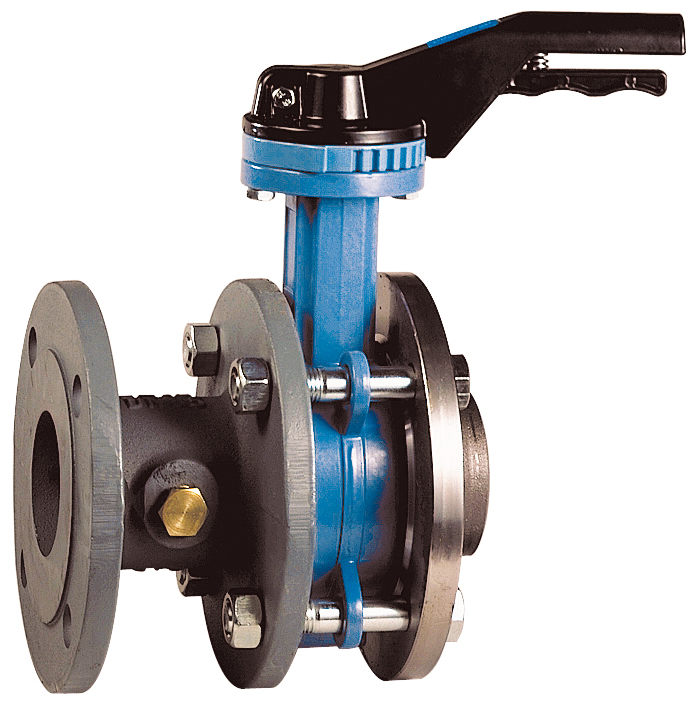

• La manchette d'écartement Sferaco 1195 est conçue pour adapter l'entraxe des robinets à papillon aux encombrements normalisés NF 29323 selon EN 558 série 29
• Elle permet d'assurer le remplacement de vannes à passage direct par un ensemble robinet à papillon plus manchette sans modification de l'installation existante
• Équipée d'un corps en fonte EN GJL-250, elle offre une résistance mécanique élevée pour les réseaux hydrauliques de distribution de fluides du groupe 2
• Cette manchette pour robinet à papillon supporte une pression de service jusqu'à 16 bars et une plage de température de service de -10 °C à +150 °C
• Le système d'écartement normalisé garantit une compatibilité dimensionnelle avec les brides PN10 ou PN16 sur des diamètres nominaux de 40 mm à 200 mm
Applications
• Remplacement de vannes à passage direct par des robinets à papillon sur réseaux d'eau industrielle
• Adaptation d'entraxes sur canalisations d'eau potable et de fluides compatibles du groupe 2
• Mise en conformité dimensionnelle d'installations existantes avec les normes NF 29323 et EN 558
• Montage de robinets à papillon sur réseaux de chauffage ou de climatisation hydronique
• Équipement de tuyauteries en acier ou en PVC nécessitant un ajustement de longueur de pose
Avantages
• Facilite le remplacement des anciennes vannes sans intervention lourde sur la tuyauterie
• Assure une compatibilité avec les brides PN10 et PN16 sur une large plage de diamètres nominaux
• Autorise une utilisation sur des installations fonctionnant jusqu'à une pression de 16 bars
• Supporte une large plage de températures de -10 °C à +150 °C pour de nombreuses applications thermiques
• Propose des encombrements normalisés garantissant l'interchangeabilité avec plusieurs références de robinets
Conception
• Corps de manchette en fonte EN GJL-250 pour une bonne tenue mécanique en pression
• Joint de purge en polytétrafluoroéthylène avec purge en laiton de diamètre 1/2 pouce
• Raccordement compatible avec des brides normalisées PN10 et PN16 suivant les diamètres nominaux
• Écartement total conforme à la norme NF 29323 selon EN 558 série 29 pour les figures 1195
• Longueurs de manchette étudiées pour des diamètres nominaux de 40 mm à 200 mm afin d'obtenir l'entraxe requis
Caractéristiques techniques
• Pression de service : 16 bars
• Plage de température de service : -10 à 150 °C
• Diamètre nominal minimum : 40 mm
• Diamètre nominal maximum : 200 mm
• Pression nominale de raccordement : 10 à 16 bars
• Écartement total NF pour DN 40 : 136 mm
• Écartement total NF pour DN 200 : 228 mm
• Longueur manchette seule pour DN 40 : 103 mm
• Longueur manchette seule pour DN 200 : 168 mm
• Norme d'écartement : EN 558 série 29
• Matière du corps : fonte EN GJL-250
• Groupe de fluide compatible : groupe 2
• Diamètre de la purge laiton : 0,5 pouce
• Durée de garantie eau potable : 5 ans
• Nombre de versions de DN disponibles : 8 valeurs
