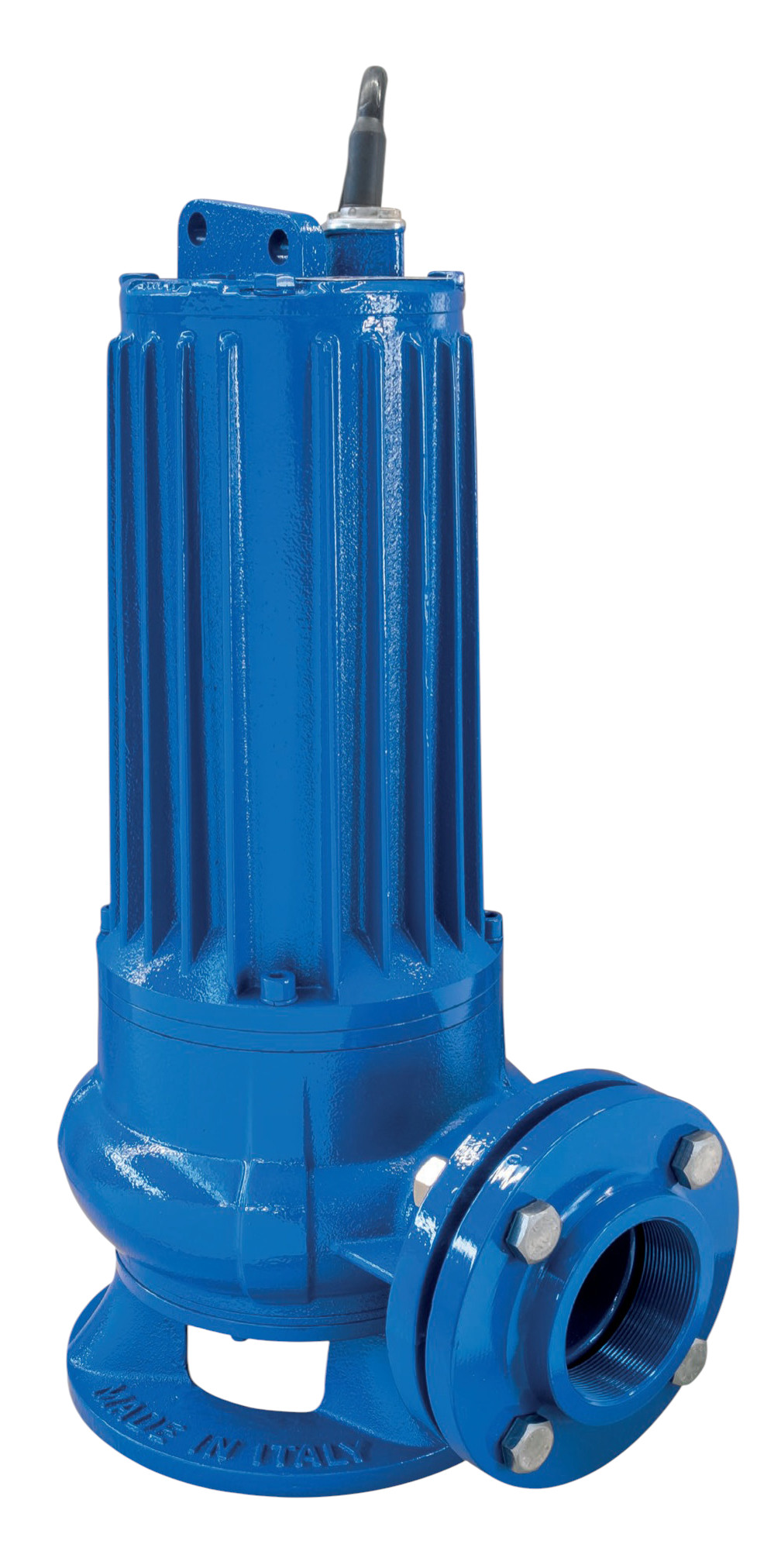

Pompe submersible de drainage à roue vortex
Speroni SQ V

Présentation
• La pompe submersible de drainage Speroni SQ V est conçue pour le relevage de liquides chargés en usage domestique, collectif ou industriel
• Elle est équipée d'une roue Vortex immergée et reculée permettant un large passage de solides en suspension sans risque de colmatage
• Ce modèle assure le pompage de liquides biologiques et d'effluents fécaux contenant des substances colloïdales et huileuses
• Sa conception submersible autorise un service continu avec la pompe entièrement immergée dans le liquide pompé
• Le système est adapté aux effluents civils, industriels et aux eaux de lavage avec fortes charges solides ou fibreuses

Applications
• Relevage d'effluents domestiques et eaux usées de bâtiments résidentiels ou tertiaires
• Vidange de fosses septiques, puisards et cuves de collecte d'effluents biologiques
• Pompage d'eaux chargées contenant des particules solides ou fibreuses en installation industrielle
• Transfert de liquides huileux ou légèrement chimiques dans les réseaux d'assainissement
• Évacuation d'eaux de lavage et d'effluents zootechniques dans les exploitations agricoles

Avantages
• Large passage de solides jusqu'à 55 mm ou 70 mm selon le modèle pour limiter les risques de blocage
• Roue Vortex reculée réduisant l'usure et améliorant le passage des matières en suspension
• Construction robuste en fonte assurant une excellente tenue mécanique et une longue durée de vie en service intensif
• Double garniture mécanique en chambre d'huile pour une étanchéité renforcée entre moteur et partie hydraulique
• Fonctionnement en service continu avec pompe entièrement immergée pour une grande fiabilité d'exploitation

Conception
• Corps de pompe et corps de moteur réalisés en fonte pour une résistance élevée à l'abrasion et aux chocs
• Roue Vortex en fonte spécialement profilée pour le passage intégral des solides et matières fibreuses
• Arbre moteur en acier inoxydable AISI 304 pour une bonne résistance à la corrosion des effluents agressifs
• Double garniture mécanique en chambre d'huile avec combinaisons céramique, graphite, NBR et silicium pour une étanchéité durable
• Moteur électrique triphasé 400 V - 50 Hz avec isolation classe F et indice de protection IP 68 pour le fonctionnement immergé

Caractéristiques techniques
• Type hydraulique : pompe submersible de drainage à roue Vortex
• Alimentation électrique : triphasé 400 V - 50 Hz
• Classe d'isolation moteur : F
• Indice de protection moteur : IP 68
• Température max du liquide pour usage domestique : 35°C
• Température max du liquide pour autres usages : 50°C
• Profondeur maximale d'immersion pour usage domestique : 10 m
• Profondeur maximale d'immersion avec câble adapté : 20 m
• Plage de pH du liquide pompé : de 4 à 10
• Densité max du liquide : 1,2 kg/dm3
• Passage de solides SQ 42-3 V : diamètre 55 mm
• Passage de solides SQ 50-4 V : diamètre 70 mm
• Raccord de refoulement : filetage ou bride 3 pouces
• Longueur du câble d'alimentation : 10 m type H07RNF
• Diamètre nominal de refoulement : DN 80
• Dimensions SQ 42-3 V A x B x H : 325 x 260 x 597 mm
• Dimensions SQ 50-4 V A x B x H : 325 x 260 x 617 mm
• Poids SQ 42-3 V : 70 kg
• Poids SQ 50-4 V : 75 kg
• Hauteur max (HMT) : 18 m
• Débit max : 60 m3/h
