Présentation

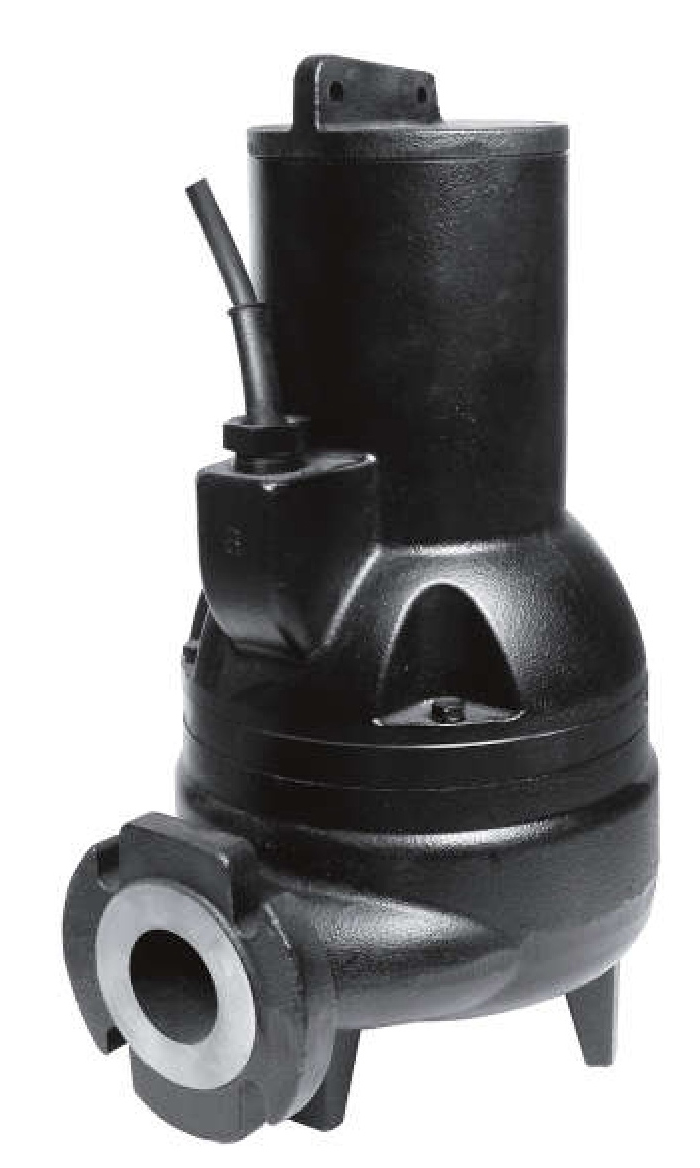

• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ VS / VSL 65 est conçue pour le transfert d'eaux usées chargées en usage collectif et industriel. Équipée d'une roue vortex incolmatable, elle permet le passage de matières en suspension sans risque de colmatage de la turbine. Ce modèle est adapté au relevage de toutes les eaux usées domestiques, y compris les eaux provenant des toilettes. Sa conception robuste en fonte garantit une grande fiabilité en installation fixe sur pied d'assise. Le système accepte également les eaux pluviales avec un haut niveau de sécurité de fonctionnement
• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ VS / VSL 65 assure un fonctionnement continu grâce à un moteur asynchrone sec refroidi par le liquide pompé. Dotée d'une hydraulique à roue vortex, elle maintient son rendement dans le temps avec une usure réduite. Cette pompe est particulièrement recommandée pour les postes de relevage collectifs et les installations industrielles exigeantes. Le coffret de démarrage extérieur est fourni pour les versions monophasées afin de faciliter l'installation et l'exploitation
Applications
• Relevage des eaux chargées avec matières en suspension dans les bâtiments collectifs
• Évacuation de toutes les eaux usées domestiques, y compris les eaux des toilettes
• Transfert d'eaux pluviales dans les stations de relevage enterrées
• Relevage d'eaux usées en milieu industriel avec présence de solides
• Installation sur pied d'assise dans les fosses et regards de relevage
Avantages
• Fonctionnement incolmatable grâce à la roue vortex qui limite les risques de blocage
• Usure très faible de l'hydraulique avec maintien d'un rendement constant sur la durée
• Maintenance réduite avec aucun réglage de jeu hydraulique nécessaire
• Adaptation aisée sur pied d'assise pour une dépose et une repose rapides de la pompe
• Large passage libre de 65 mm permettant le transfert de solides et de matières fibreuses
Conception
• Corps de pompe, volute et tête de pompe entièrement réalisés en fonte
• Roue vortex positionnée en retrait dans la volute pour limiter les contacts avec les solides pompés
• Double garniture mécanique en carbure de silicium dont une garniture isolée dans une chambre à huile
• Sortie hydraulique horizontale à bride DN 65 pour raccordement sur réseau de refoulement
• Coffret de démarrage externe fourni pour les modèles en moteur monophasé
Caractéristiques techniques
• Type de produit : pompe de relevage submersible avec roue vortex
• Domaines de service : eaux chargées, eaux usées domestiques, eaux pluviales
• Profondeur d'immersion max : 20 m
• Température max de l'eau pompée : +40°C
• Passage libre de solides : diamètre 65 mm maximum
• Version de sortie hydraulique : horizontale à bride DN 65
• Puissance moteur selon modèle : de 0,8 kW à 5,5 kW
• Alimentation électrique monophasée : 230-240 V, 50 Hz pour les versions VS .M
• Alimentation électrique triphasée : 230/400 V, 50 Hz pour les versions VS .T
• Indice de protection moteur : IP 68
• Classe d'isolation moteur : F (155°C)
• Vitesse de rotation : 2800 tr/min pour les modèles deux pôles
• Vitesse de rotation : 1450 tr/min pour les modèles quatre pôles
• Longueur de câble d'alimentation : 10 m selon les versions
• Hauteur manométrique totale max : 30,2 m
• Débit max : 90 m3/h
