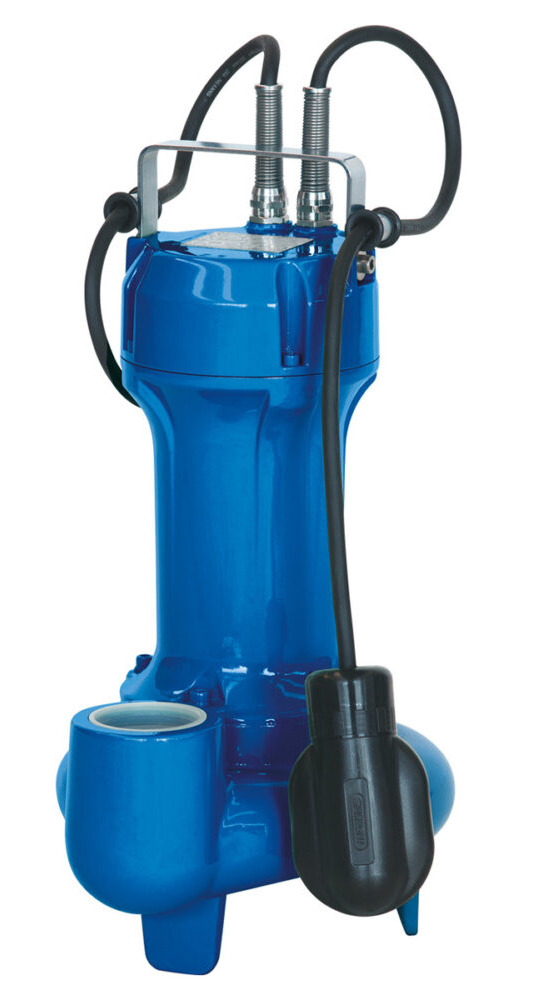

Pompe de relevage submersible avec roue vortex
Speroni ECM-V

Présentation

• La pompe de relevage submersible Speroni ECM-V est conçue pour le drainage et le relevage de liquides chargés en installation domestique ou industrielle
• Elle est équipée d'une roue Vortex immergée et légèrement reculée pour limiter les risques de colmatage par les solides en suspension
• Ce modèle assure l'évacuation de liquides biologiques, légèrement chargés'ou mousseux, ainsi que de liquides contenant des substances huileuses
• Sa conception permet le pompage d'eaux usées prétraitées par grilles et d'eaux de fosses septiques avec un fonctionnement en service continu
• Le système submersible compact facilite l'installation dans des puisards, fosses ou regards de collecte avec profondeur d'immersion importante

Applications

• Relevage d'eaux usées domestiques légèrement chargées dans les bâtiments résidentiels
• Vidange de fosses septiques, puisards et bassins de collecte dans les installations civiles
• Relevage de liquides industriels légèrement chargés'et de liquides contenant des substances huileuses
• Drainage de locaux techniques, garages ou caves sujets aux inondations
• Pompage d'eaux prétraitées par grilles dans les petites stations de traitement des eaux

Avantages

• Roue Vortex immergée et reculée limitant fortement les risques de colmatage par les solides
• Passage de solides de diamètre 30 mm autorisant le pompage de liquides chargés'et de eaux usées
• Double plage de profondeur d'immersion permettant une grande flexibilité d'installation jusqu'à 20 m
• Fonctionnement en service continu assurant une haute fiabilité pour les usages intensifs
• Version monophasée équipée d'un flotteur intégré pour un fonctionnement automatique du niveau d'eau

Conception

• Corps de pompe en fonte pour une excellente robustesse mécanique et une longue durée de vie en immersion
• Corps de moteur en fonte garantissant une bonne dissipation thermique et une résistance aux contraintes mécaniques
• Roue en fonte de type Vortex spécialement étudiée pour le pompage de liquides chargés'et mousseux
• Arbre moteur en acier inoxydable AISI 304 assurant une bonne résistance à la corrosion dans les eaux usées
• Garniture mécanique en chambre d'huile en silicium et NBR pour une étanchéité renforcée entre moteur et partie hydraulique
• Protection thermique intégrée sur la version monophasée pour sécuriser le moteur contre les surcharges
• Indice de protection IP 68 adapté au fonctionnement permanent en immersion totale de la pompe

Caractéristiques techniques

• Utilisation : drainage et relevage de liquides biologiques légèrement chargés, mousseux ou huileux
• Température max liquide : 35°C pour les usages domestiques et autres applications
• Profondeur max d'immersion domestique : 10 m conformément à la norme EN 60335-2-41
• Profondeur max d'immersion : 20 m avec un câble de longueur adaptée
• Niveau minimum d'aspiration : 100 mm au-dessus du fond de la fosse ou du puisard
• Passage libre des solides : diamètre 30 mm pour les particules en suspension
• Alimentation monophasée : 230 V - 50 Hz avec flotteur de niveau intégré
• Alimentation triphasée : 400 V - 50 Hz pour la version ECT 100 V
• Puissance nominale ECM 75 VS : 0,75 HP soit 0,55 kW
• Puissance nominale ECM 100 VS et ECT 100 V : 1 HP soit 0,75 kW
• Puissance absorbée ECM 75 VS : 0,9 kW en service monophasé
• Puissance absorbée ECM 100 VS : 1,1 kW en version monophasée et 2,2 A en version triphasée
• Classe d'isolation moteur : classe F pour une tenue thermique élevée
• Indice de protection : IP 68 pour un fonctionnement continu en immersion totale
• Raccord de refoulement : filetage 2 pouces pour connexion aux canalisations de relevage
• Câble d'alimentation : 10 m type H07RNF adapté aux installations submersibles
• Hauteur max (HMT) : 21 m
• Débit max : 9,5 m3/h
