Présentation

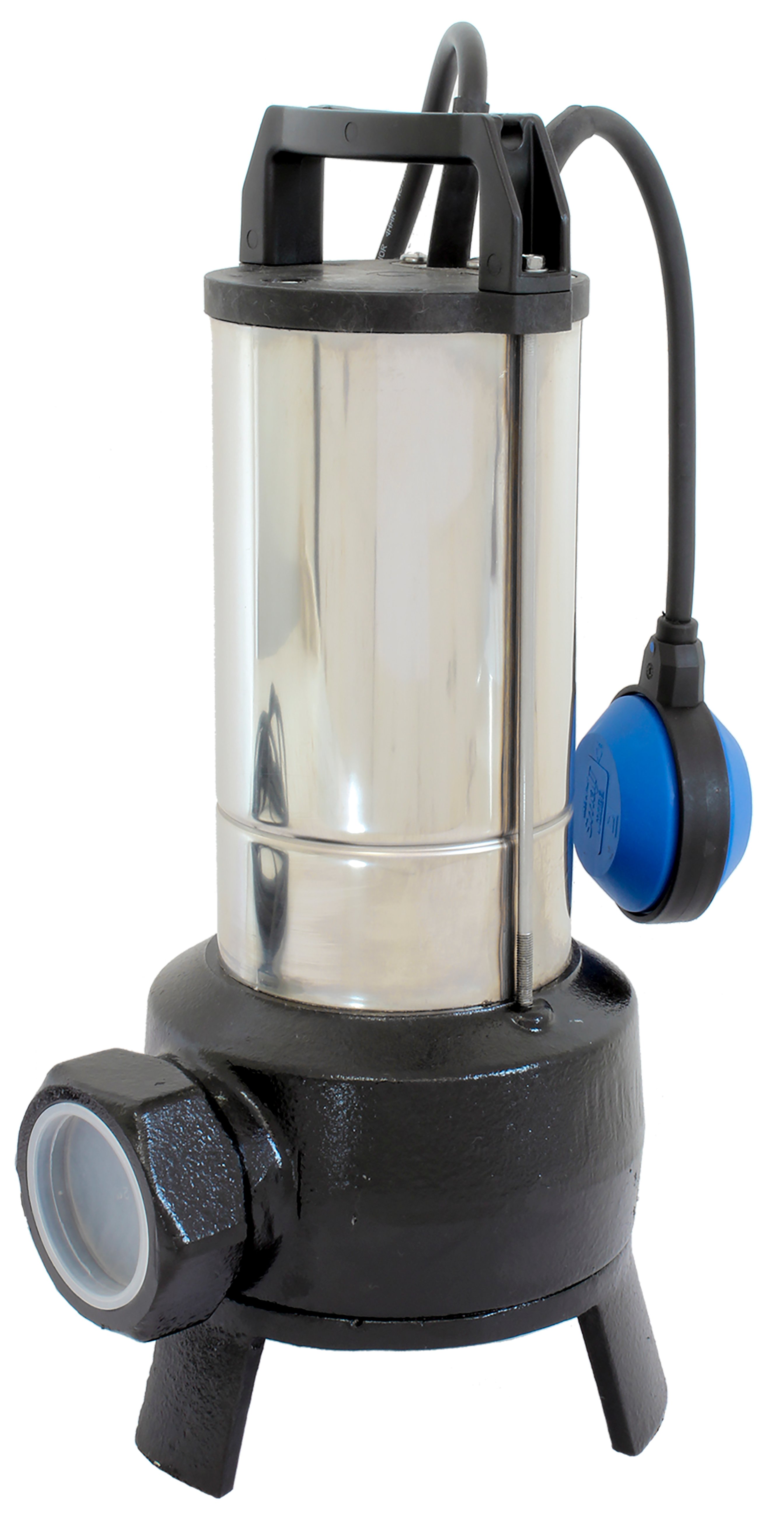

• La pompe de relevage submersible Mr Pompes (Oliju) F 65 est conçue pour l'évacuation des eaux usées et des effluents chargés. Équipée d'une hydraulique à roue vortex, elle assure un passage libre important pour limiter les risques de colmatage. Sa conception en fonte avec enveloppe moteur en inox garantit une excellente robustesse en service intensif. Le moteur à bain d'huile avec protection thermique intégrée en monophasé offre une grande fiabilité de fonctionnement
• Le système est disponible en versions monophasées et triphasées, avec ou sans flotteur intégré pour l'automatisation du fonctionnement
Applications
• Relevage d'eaux chargées avec matières en suspension dans les fosses et puisards
• Évacuation des eaux usées domestiques et des effluents d'habitation individuelle ou collective
• Relevage d'eaux usées y compris WC dans les réseaux d'assainissement gravitaires ou sous pression
• Transfert d'eaux résiduaires dans les locaux techniques, parkings souterrains et sous-sols inondables
• Pompage d'eaux de drainage et d'eaux pluviales polluées dans les postes de relevage enterrés
Avantages
• Grande capacité de passage grâce à la roue vortex pour limiter les risques de colmatage
• Construction robuste en fonte et enveloppe moteur en inox pour une longue durée de vie
• Installation simplifiée avec sortie horizontale et raccordement en 2"1/2
• Sécurité accrue par la double étanchéité, le joint à lèvre renforcé et la garniture mécanique SIC/SIC
• Souplesse d'exploitation avec versions monophasées avec ou sans flotteur et versions triphasées
Conception
• Enveloppe moteur réalisée en acier inoxydable pour une bonne résistance à la corrosion
• Volute hydraulique et tête de pompe en fonte pour une haute tenue mécanique
• Turbine en fonte de type vortex adaptée au pompage d'eaux très chargées
• Moteur immergé à bain d'huile, classe d'isolement F, vitesse de rotation 2900 tr/min
• Double système d'étanchéité avec joint à lèvre renforcé et garniture mécanique en carbure de silicium SIC/SIC
• Condensateur incorporé pour les modèles monophasés pour éviter un coffret externe
• Roulements de haute qualité de marque SKF pour une meilleure fiabilité en fonctionnement continu
• Modèles monophasés disponibles en version standard ou en version type A avec flotteur intégré
Caractéristiques techniques
• Type hydraulique : pompe de relevage submersible à roue vortex
• Sortie hydraulique : horizontale
• Profondeur d'immersion max : 10 m
• Passage libre : 65 mm
• Raccordement hydraulique : 2"1/2
• Tension d'alimentation F 65.150.1 : 1 x 230 V
• Puissance F 65.150.1 : 1,5 kW - 2 CV
• Intensité F 65.150.1 : 11,3 A
• Capacité condensateur F 65.150.1 : 35 microfarad
• Tension d'alimentation F 65.150.1.A : 1 x 230 V
• Puissance F 65.150.1.A : 1,5 kW - 2 CV
• Longueur de câble : 10 m
• Dimensions F 65.150 : A 483 mm, B 435 mm, C 115 mm, D 2"1/2, E 65 mm, F 217 mm
• Dimensions F 65.220 : A 493 mm, B 445 mm, C 115 mm, D 2"1/2, E 65 mm, F 217 mm
• Poids F 65.150 : 22,0 kg
• Poids F 65.220 : 25,0 kg
• Classe d'isolement moteur : F
• Type de roulements : SKF
• Présence d'une protection thermique intégrée pour les versions monophasées
• Hauteur max (HMT) : 16 m
• Débit max : 48 m3/h
