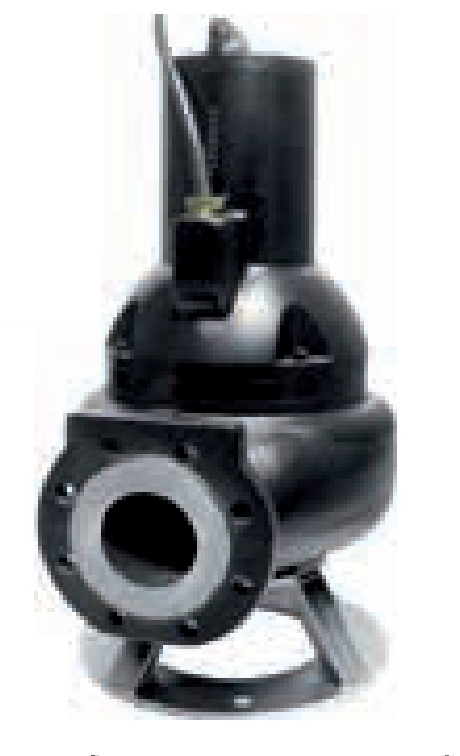

Pompe de relevage submersible à roue Vortex
Mr Pompes (HQ Pumps) HQ VS 80

Présentation

• La pompe de relevage submersible Mr Pompes (HQ Pumps) HQ VS 80 est conçue pour l'évacuation d'eaux très chargées dans des applications exigeantes. Équipée d'une roue Vortex offrant un large passage de 80 mm, elle limite fortement les risques de colmatage. Ce modèle utilise un moteur asynchrone sec IP 68 refroidi par le liquide environnant pour garantir une grande fiabilité. Sa conception en fonte avec arbre en acier inoxydable AISI 420 assure une excellente résistance à l'usure et à la corrosion

Applications

• Relevage et évacuation d'eaux très chargées en particules solides
• Relevage des eaux pluviales et usées pour les collectivités et infrastructures publiques
• Assainissement de bassins, fosses et puisards dans les bâtiments tertiaires ou industriels
• Transfert d'eaux usées dans les réseaux d'assainissement avec immersion jusqu'à 20 m
• Installation fixe sur pied d'assise ou installation transportable selon les besoins

Avantages

• Large passage hydraulique grâce à la roue Vortex limitant les risques de colmatage
• Construction robuste en fonte avec arbre en acier inoxydable pour une longue durée de vie
• Double garniture mécanique en carbure de silicium pour une étanchéité renforcée
• Utilisation possible avec des eaux très chargées jusqu'à une température max de 40°C
• Possibilité de versions monophasées ou triphasées pour s'adapter aux installations électriques

Conception

• Corps de pompe, enveloppe moteur et roue entièrement réalisés en fonte
• Arbre moteur en acier inoxydable AISI 420 pour une meilleure résistance mécanique
• Double garniture mécanique en carbure de silicium montée en chambre d'huile
• Moteur asynchrone sec IP 68 à refroidissement par le liquide environnant
• Isolation moteur en classe F avec tenue thermique jusqu'à 155°C
• Double condensateur intégré dans un coffret extérieur pour la version monophasée
• Roue Vortex offrant un passage libre de 80 mm pour les solides en suspension
• Sortie horizontale à bride DN 80 pour un raccordement aisé aux conduites
• Versions à vitesse de rotation 2800 tr/min pour les modèles 2T et 1450 tr/min pour les modèles 4T

Caractéristiques techniques

• Type hydraulique : pompe de relevage submersible à roue Vortex
• Passage libre dans la roue : 80 mm
• Matériaux corps de pompe et roue : fonte
• Matériau enveloppe moteur : fonte
• Matériau arbre moteur : acier inoxydable AISI 420
• Indice de protection moteur : IP 68
• Classe d'isolation moteur : classe F 155°C
• Température max du liquide pompé : 40°C
• Profondeur max d'immersion : 20 m
• Type de moteur : moteur asynchrone sec refroidi par le liquide pompé
• Alimentation électrique : monophasé 1 x 230 V ou triphasé 3 x 400 V selon version
• Plage de puissance moteur : 1,1 à 7,5 kW selon modèle
• Vitesse de rotation modèles 2T : 2800 tr/min
• Vitesse de rotation modèles 4T : 1450 tr/min
• Raccord de refoulement : bride horizontale DN 80 avec sortie 3 pouces
• Longueur de câble d'alimentation : 10 m selon modèle
• Accessoires disponibles : pied d'assise, support transportable, traitements céramiques, sonde ipsotherme 120°C
• Hauteur manométrique max selon modèles : 30 m
• Débit max : 105 m3/h
