Présentation

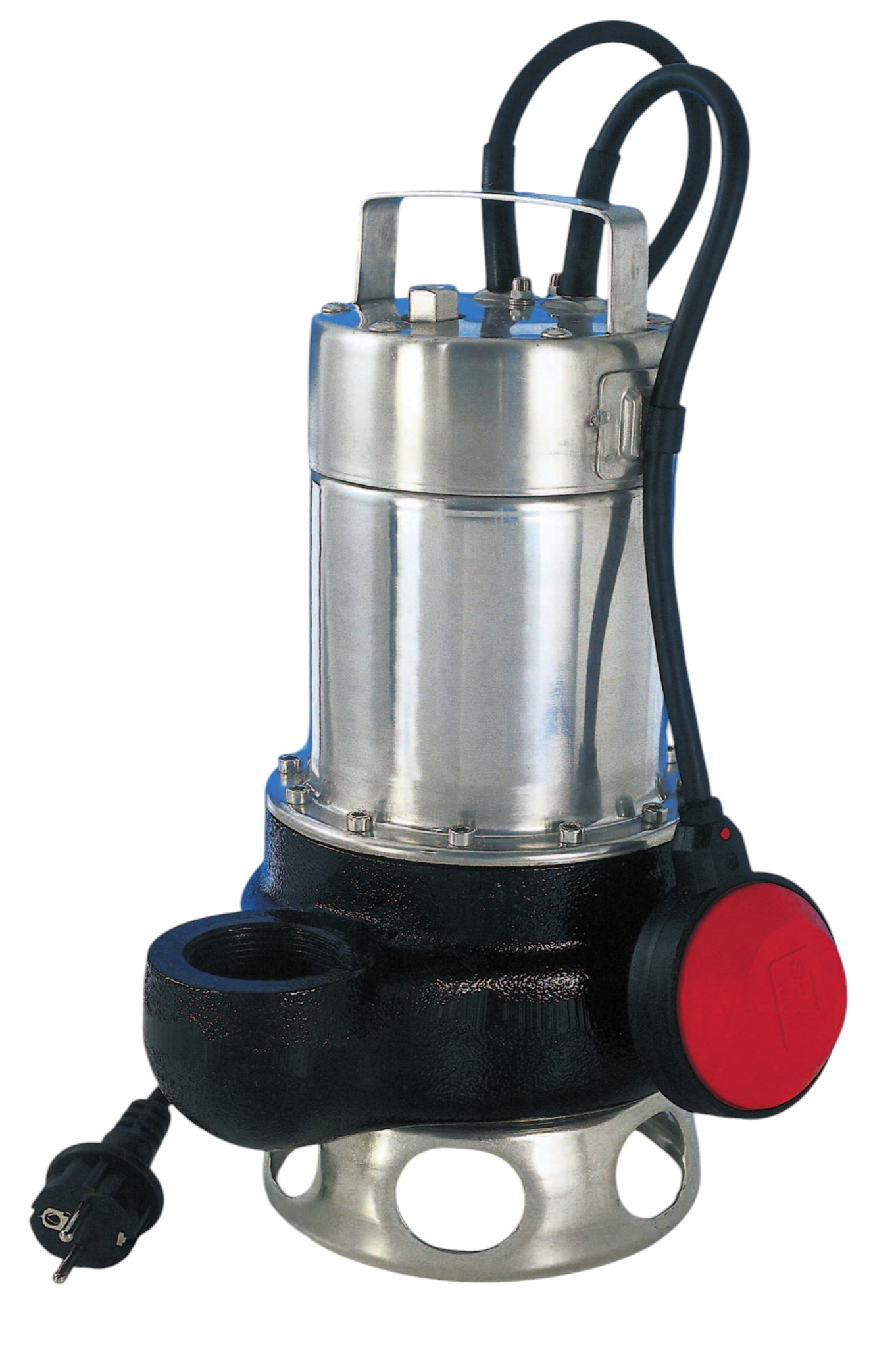

• La pompe submersible Arven TIGER BICANAL est conçue pour le relevage et la vidange d'eaux chargées contenant des solides en suspension
• Elle utilise une hydraulique à roue bicanal permettant le passage de solides jusqu'à 50 mm de diamètre
• Ce modèle couvre des hauteurs manométriques de 6,5 m à 15,8 m pour des débits de 12 m3/h à 42 m3/h
• Sa conception robuste en acier inoxydable et fonte assure une excellente tenue en environnement domestique ou industriel
• Le système intègre un moteur à bain d'huile biodégradable garantissant le refroidissement et la lubrification des paliers en service continu
Applications
• Soutirage et vidange de fosses de décantation, puisards et puits de collecte de liquides chargés
• Pompage d'eaux usées et d'eaux noires avec présence possible de corps solides en suspension
• Relevage d'eaux chargées dans les installations domestiques de traitement des eaux usées
• Transfert d'eaux usées et de boues légères dans les installations industrielles
• Équipement de stations de pompage pour eaux usées avec fonctionnement automatique ou manuel
Avantages
• Hydraulique bicanal optimisée pour le passage de solides jusqu'à 50 mm sans colmatage rapide
• Moteur à bain d'huile biodégradable offrant un refroidissement efficace et une longue durée de vie des roulements
• Double chambre séparant le moteur et la chambre de pompage pour une meilleure sécurité et une étanchéité renforcée
• Large plage de fonctionnement en hauteur et en débit permettant d'adapter la pompe à de nombreuses configurations d'installation
• Versions monophasées et triphasées disponibles, avec possibilité de commande automatique par flotteur intégré
Conception
• Structure en acier inoxydable AISI 304 pour la carcasse externe, le support moteur et la base d'appui
• Corps de pompe et roue bicanal réalisés'en fonte G20 pour une grande résistance mécanique
• Arbre côté pompe en acier inoxydable AISI 316 assurant une excellente tenue à la corrosion en milieu agressif
• Système d'étanchéité composé d'une garniture mécanique en carbure de silicium et alumine côté pompe et d'un anneau de retenue NBR côté moteur
• Joints toriques en NBR pour garantir l'étanchéité des assemblages soumis à l'immersion prolongée
• Moteur immergé à bain d'huile avec classe d'isolation F et indice de protection IP 68 pour un service submersible continu
• Câble d'alimentation H07RN-F de 10 mètres fourni en standard pour les versions monophasées et triphasées
• Versions automatiques équipées de flotteur ou versions manuelles sans flotteur selon les besoins d'exploitation
Caractéristiques techniques
• Type hydraulique : roue bicanal pour eaux chargées
• Hauteur manométrique : 6,5 m à 15,8 m selon le modèle
• Débit : 12 m3/h à 42 m3/h selon le point de fonctionnement
• Passage libre des solides : 50 mm pour les pompes TIGER BC 100, 150 et 200
• Puissance nominale moteur : 0,5 kW à 1,5 kW selon la version
• Alimentation monophasée : 220 V à 277 V, 50 Hz ou 60 Hz avec protection thermique intégrée et condensateur permanent
• Alimentation triphasée : 220 V à 277 V ou 380 V à 480 V, 50 Hz ou 60 Hz avec protection contre les surcharges à la charge de l'utilisateur
• Indice de protection électrique : IP 68 pour fonctionnement submersible
• Classe d'isolation moteur : F
• Immersion maximale : 5 m sous le niveau de l'eau pompée
• Température max du liquide pompé : 25°C avec pompe partiellement immergée
• Température max du liquide pompé : 50°C avec pompe totalement immergée
• Raccord de refoulement : filetage 2 pouces pour les modèles TIGER BC 100, 150 et 200
• Dimensions hauteur pompe : 367 mm pour TIGER BC 100, 407 mm pour TIGER BC 150 et TIGER BC 200
• Poids pompe : 14 kg pour TIGER BC 100, 16 kg pour TIGER BC 150 et TIGER BC 200
