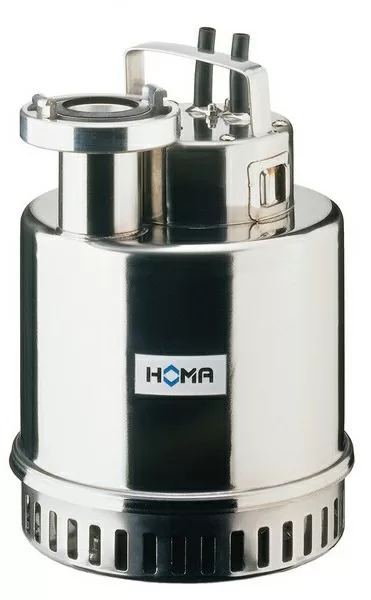

Pompe de relevage
Homa H 501 / H 511

Demander un devis Devis

Disponible sous 48h

Description du produit


Applications
• La gamme HOMA H501-H511 est conçue pour le relevage d’eaux contenant du sable et des boues. Ces pompes sont utilisées pour l’épuisement de chantiers, l’évacuation d’eaux, abrasives, l’alimentation d’eau à usage industriel, le pompage dans les cales de navires... L’enveloppe de refroidissement et le refoulement haut garantissent le refroidissement du moteur même en cas de faible niveau d’eau. DIN EN 12050-2: Conformité et conception contrôlées et certifiées par LGA, certificat No. 0220119
• Installation: Fixe ou mobile. Pompe prête à l’emploi pour fonctionnement manuel ou automatique avec régula­teur de niveau à flotteur fourni avec la pompe
• Liquide pompé: Eaux claires ou eaux contenant des particules abrasives (ex: sable). Température max : 35°C, jusqu’à 60°C, en pointe
• Fonctionnement: Intermittent

Conception
• Pompe: centrifuge monocellulaire à refoulement vertical
• Roue: multicanale ouverte, passage libre 10mm
• Moteur: moteur électrique submersible à bain d’huile, avec enveloppe de refroidissement. Classe d’isolament F, indice de protection IP68. Raccorde­ment électrique parfaitement isolé de la partie moteur. Version monophasée avec sonde thermique intégrée dans le bobinage
• Câble:
- Modèle W: H07RN-F3G1
- Modèle D: H07RN-F4G1
- Modèle H508W: H07RN-F4G1
- Modèle H508WA: H07RN-F5G1
- Modèle H511: H07RN-F4G1,5
• Arbre / roulement: arbre surdimensionné en acier inoxydable et roulements lubrifiés à vie.
• Etanchéité: combinaison d’une garniture mécanique et d’un joint à lèvre.

• Modèles H 502, H 506, H 508 et H 511 avec raccord STORZ (C).
• Modèle W (230 V/Monophasé):
- H 501-H 508 avec 10 m de câble, H 511 avec 20 m de câble. Modèles H501 et H505 livrés avec câble et prise. Modèles H502 et H506 fournis avec boîtier de démarrage W01 équipé d‘une protection thermique et d‘un condensateur.
• Modèle D (400 V/Triphasé): Livré avec boîtier de démarrage équipé d‘une protection thermique, d‘un contrôle du sens de rotation, de 10ml de câble 5H502, H506 et H508) ou 20 ml de câble (H511) et d‘un inverseur de phase.
• Modèle A: Avec flotteur de niveau automatique. Modèles H502WA et H506WA avec boîtier de démarrage WA/01 et sélecteur auto-manu. • Modèle H508WA avec boîtier de démarrage WA/19, sélecteur auto-manu et protection thermique. Modèle H511 avec boîtier de démarrage WA/19, sélecteur auto-manu et protection thermique. Modèle DA avec boîtier de démarrage DA10/32 avec inter­rupteur à flotteur.

Caractéristiques techniques
• Enveloppe moteur : Acier inoxydable
• Volute, fond d‘aspiration
H501-H508 : Acier inoxydable avec revêtement caoutchouc / H511 : Aluminium / caoutchouc
• Garniture Mécanique : Carbone graphite / acier au chrome.
• Joints NBR .

Performances
• Hauteur max (HMT) : 16,5 m
• Débit max : 37 m3/h


Versions disponibles
H 501 W(A)   /   H 502 W(A)   /   H 502 D(A)   /   H 505 W(A)   /   H 506 W(A) H 506 D(A)   /   H 508 W(A)   /   H 508 D(A)   /   H 511 W(A)   /   H 511 D(A)
