Présentation

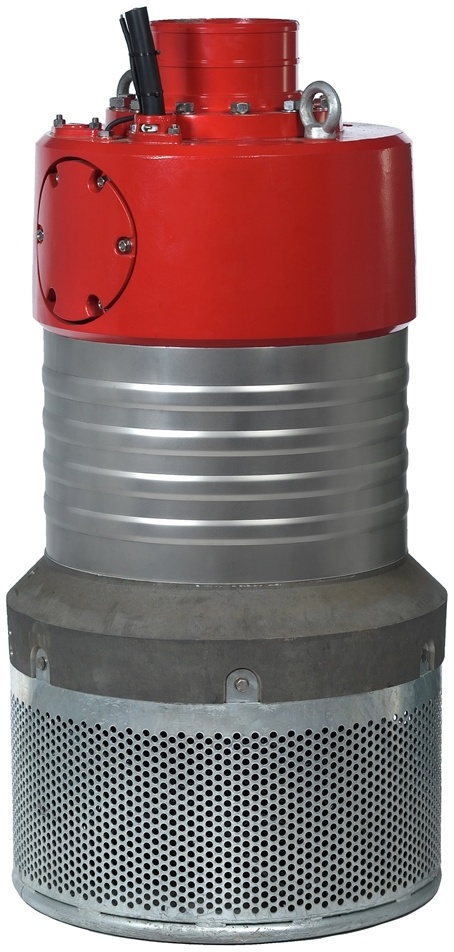

• La pompe électrique submersible Grindex Magnum N 3 8108.010 est conçue pour le pompage d'eau de drainage dans des applications professionnelles intensives
• Elle permet l'épuisement d'eau claire ou légèrement chargée en solides jusqu'à la taille des trous de la crépine
• Ce modèle est adapté aux environnements exigeants comme les mines, les chantiers de construction, les tunnels et les carrières
• Sa conception robuste et fiable autorise un fonctionnement en continu sans surveillance
• Le système intègre un moteur triphasé de forte puissance pour assurer des performances hydrauliques élevées
Applications
• Drainage d'eau sur chantiers de construction et de travaux publics
• Épuisement d'eau dans les mines souterraines et à ciel ouvert
• Pompage d'eau dans les tunnels et galeries techniques
• Vidange et maintien à sec de fouilles profondes et carrières
• Applications industrielles de location pour épuisement d'urgence
Avantages
• Fonctionnement en continu sans surveillance pour une sécurité accrue sur site
• Robustesse élevée grâce à l'utilisation de matériaux résistants tels que le Hard-Iron et le polyuréthane
• Entretien facilité par une conception étudiée pour les interventions rapides
• Grande flexibilité d'installation avec plusieurs types de raccords de refoulement
• Adaptation aux fluides agressifs modérément corrosifs grâce à une plage de ph contrôlée
Conception
• Roue en Hard-Iron à haute résistance à l'abrasion pour le pompage d'eau chargée en particules
• Volute en polyuréthane moulé pour une bonne tenue à l'usure et aux chocs
• Carter de stator en aluminium pour une meilleure dissipation thermique et un poids réduit
• Moteur triphasé à quatre pôles avec isolation de classe H pour supporter les sollicitations intensives
• Configuration submersible avec enveloppe moteur étanche conforme à la protection IP 68
Caractéristiques techniques
• Puissance nominale moteur : 57 kW
• Tension nominale : 400 V
• Nombre de phases : 3 phases
• Fréquence d'alimentation : 50 Hz
• Courant nominal : 107 A
• Courant de démarrage démarrage direct : 490 A
• Courant de démarrage triangle étoile : 163.33 A
• Facteur de puissance à 100 % de charge : 0.84
• Facteur de puissance à 75 % de charge : 0.8
• Facteur de puissance à 50 % de charge : 0.71
• Rendement à 100 % de charge : 92 %
• Rendement à 75 % de charge : 93 %
• Rendement à 50 % de charge : 93 %
• Nombre maximal de démarrages par heure : 15 démarrages/h
• Nombre de pôles moteur : 4 pôles
• Vitesse nominale du moteur : 1475 tr/min
• Protection moteur : IP 68
• Température maximale du liquide pompé : 40 °C
• Plage de ph du liquide : 5 à 8
• Immersion maximale : 20 m
• Débit au point de rendement maximum : 104.96 l/s
• Débit max : 150.12 l/s
• Hauteur au point de rendement maximum : 30.58 m
• Hauteur à débit minimum : 48.05 m
• Hauteur à débit maximum : 15.35 m
• Puissance hydraulique max P2 : 56.08 kW
• Rendement hydraulique au point de rendement maximum : 59.94 %
• Diamètre de la roue : 414 mm
• Diamètre d'aspiration : 210 mm
• Diamètre de refoulement ISO-G : 200 mm
• Diamètre de refoulement alternatif : 8 pouces
• Longueur de câble : 20 m
• Poids total : 540 kg
• Température du fluide pour calcul hydraulique : 4 °C
• Densité du fluide de référence : 1000 kg/m3
• Viscosité dynamique du fluide : 0.002 Pa·s
• Pression de vapeur du fluide : 8.14 mbar
• Pression atmosphérique de référence : 1013.53 mbar
• NPSH disponible : 10.27 m
