Présentation

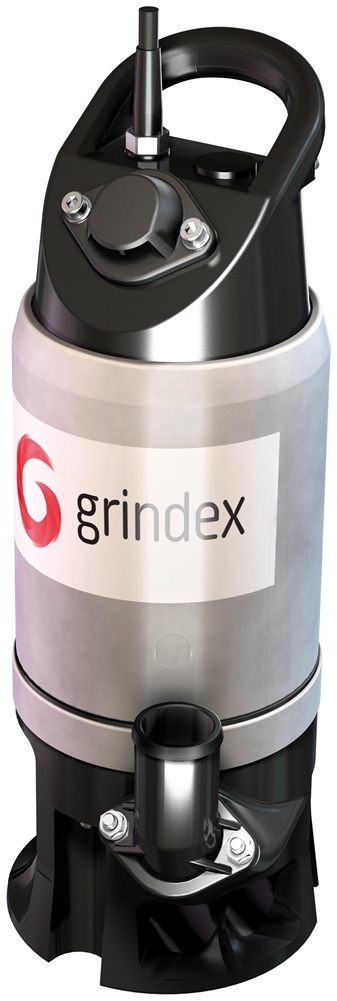

• La pompe submersible électrique Grindex Solid 1 8123.281 est conçue pour le pompage d'eau fortement contaminée contenant des solides en suspension
• Elle est destinée aux applications professionnelles exigeantes comme les chantiers, les mines et les travaux de tunnel
• Ce modèle est adapté au pompage d'eau dont le pH est compris entre 5 et 8 et contenant des particules abrasives jusqu'à 38 mm
• Sa conception permet un fonctionnement en continu sans surveillance dans des environnements difficiles
• Le moteur monophasé de 0,9 kW offre un rendement élevé tout en maintenant une bonne efficacité énergétique
Applications
• Pompage d'eau chargée sur chantiers de construction et de travaux publics
• Vidange de zones inondées dans les carrières et les mines souterraines
• Évacuation d'eau contaminée lors du percement de tunnels
• Pompage d'eau de lavage contenant des particules solides dans les stations de lavage industrielles
• Applications de location pour la gestion temporaire d'effluents chargés
Avantages
• Fonctionnement en continu sans surveillance pour une exploitation sécurisée sur de longues durées
• Gestion de solides relativement abrasifs jusqu'à un diamètre de 38 mm pour une grande polyvalence
• Protection moteur avec indice de protection IP 68 pour une immersion prolongée jusqu'à 10 m
• Câble d'alimentation de 10 m permettant une installation flexible dans les puisards et fosses
• Raccord de refoulement flexible avec filetage BSP ou NPSM facilitant le raccordement à la tuyauterie existante
Conception
• Hydraulique de type pompe submersible électrique monophasée avec roue en plastique de diamètre 105 mm
• Corps moteur en aluminium avec couvercle de stator également en aluminium pour une bonne dissipation thermique
• Indice de protection IP 68 et classe d'isolation F garantissant une protection élevée du moteur
• Diamètre de refoulement de 50 mm pour le passage d'un débit important en eau chargée
• Installation portable ou semi-permanente en fosse humide pour une mise en place rapide sur site
Caractéristiques techniques
• Puissance nominale moteur : 0,9 kW
• Puissance hydraulique max P2 : 0,89 kW
• Tension nominale : 230 V
• Fréquence électrique : 50 Hz
• Nombre de phases : 1
• Courant nominal : 5,2 A
• Courant de démarrage : 19 A
• Rapport de courant de démarrage : 3,61
• Nombre maximal de démarrages par heure : 30
• Nombre de pôles moteur : 2
• Vitesse nominale du moteur : 2 770 tr/min
• Capacité du condensateur de démarrage : 14 uF
• Capacité du condensateur de fonctionnement : 14 uF
• Débit nominal au point de référence : 3,71 l/s
• Débit max : 6,24 l/s
• Hauteur manométrique à débit minimal : 11,89 m
• Hauteur manométrique à débit maximal : 4,06 m
• Diamètre de la roue : 105 mm
• Diamètre de refoulement : 50 mm
• Nombre d'aubes de roue : 8
• Submersion maximale : 10 m
• Longueur de câble : 10 m
• Section de câble : 3x1 mm2
• Température max des fluides pompés : 40 °C
• Plage de pH des fluides pompés : 5-8
• Température du fluide pour la courbe : 4 °C
• Température ambiante de référence : 20 °C
• Densité du fluide de référence : 1 000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
• NPSH disponible : 10,27 m
• Altitude de référence : 0 m
• Rendement à 100 % de charge : 76,1 %
• Rendement à 75 % de charge : 79 %
• Rendement à 50 % de charge : 77,5 %
• Moment total d'inertie : 0,001 kgm2
• Pression atmosphérique de référence : 1 013,53 mbar
• Pression de vapeur du fluide : 8,14 mbar
