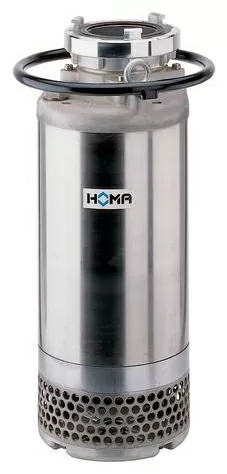

Pompe de relevage
Homa H 500 / H 700

Demander un devis Devis

Disponible sous 48h

Description du produit


Applications
• Relevage d‘eaux claires et d’eaux boueuses. Pompage d‘eaux de drainage
• Adduction d‘eau
• Vidange des caves, assèchement des fosses, puits et locaux divers. Evacuation d‘eaux abrasives. Rabattement d‘eau de surface
• Pompe de secours en cas d‘inondations. Pompe de chantier. Irrigation
• Alimentation de jets d‘eau et cascades
• La section de passage permet l‘évacuation d‘effluents chargés de particules solides jusqu‘à un diamètre d8 à 18 mm (voir “Caractéristiques techniques“)
• Installation fixe ou mobile. Les versions W et D sont prêt à l’emploi pour fonctionnement manuel. Les versions WA et DA sont prêt à l’emploi pour fonctionnement automatique contrôlé par un flotteur fourni avec la pompe
• Température du liquide: max 35° C, courte durée 60° C. Densité du liquide: max 1100 kg/m3. pH du liquide: 6 – 8.
• La pompe n’est pas prévue pour une utilisation en ambiance explosive ou pour des liquides inflammables
• Mode de fonctionnement: intermittente
• Pour la série des pompes H 500, H 700 une gamme complète d’accessoires est disponible

 Conception
• Pompe centrifuge respectivement monocellulaire (H 500) et bicellulaire (H 700). Sortie verticale R 21/2“ à R 6“ (voir „Dimensions“)
• Turbine multicanale. L’espace entre la turbine et le fond d’aspiration réglable pour réduire les pertes hydrauliques
• Moteur électrique submersible avec enveloppe de refroidissement. Classe d’isolation IP 68. Classe d’échauffement F. Plaque à borne separée du moteur. Protection thermique intégré dans le bobinage à partir du modèle 5,5 D
• Arbre surdimensionné en acier au chrome. Roulements renforcés lubrifiés à vie
• Double étanchéité par une combinaison de deux garnitures mécaniques montées en tandem dans une chambre à huile
• Contrôle d’huile de l’extérieur possible par le bouchon de vidange. Sur demande avec contrôle d’étanchéité integré
• Pompe fournie avec demi-raccord pompier système „STORZ“ (voir Dimensions“)
• Version W et D: Prêt à l’emploi pour fonctionnement manuel. Avec 20 m de câble
• Boîtier de commande avec protection moteur, condensateur et interrupteur „Marche-Arrêt“ (W)
• Boîtier de commande avec protection moteur, contrôle du sens de rotation par voyant et interrupteur "Marche-Arrêt“ (D)
• Version WA et DA: Prêt à l’emploi pour fonctionnement automatique. Avec 20 m de câble et régulateur et interrupteur „Automatique-Manuel“ (WA)
• Boîtier de commande avec protection moteur, contrôle du sens de rotation par voyant et interrupteur„Automatique-Manuel“ (DA).
• Sur demande les pompes sont disponibles avec câble nu pour branchement avec un coffret de commande selon les specifications du client
• Attention! A prévoir dans le coffret: relais de surintensité (W/D) et condensateur (W)
• Pour autres sytèmes de raccord-pompier: Veuillez demander

Caractéristiques techniques
• Matériaux: Carcasse moteur et enveloppe de refroidissement en aluminium
• Couvercle de refoulement en aluminium avec revêtement en caoutchouc
• Turbine en fonte GG25 (H 700, H 500 jusqu’à 3,5 kW) ou en fonte de chrome de haute dureté (H 500 à partir de 5,5 kW)
• Fond d’aspiration en fonte GG 25 (avec revêtement en caoutchouc pour modèle 25D)
• Arbre et visserie en acier inox
• Joints en NBR
• Garnitures mécaniques: carbure silicium – carbon /acier au chrome

Performances
• Hauteur max (HMT) : 70 m
• Débit max : 350 m3/h


Versions disponibles
