Présentation

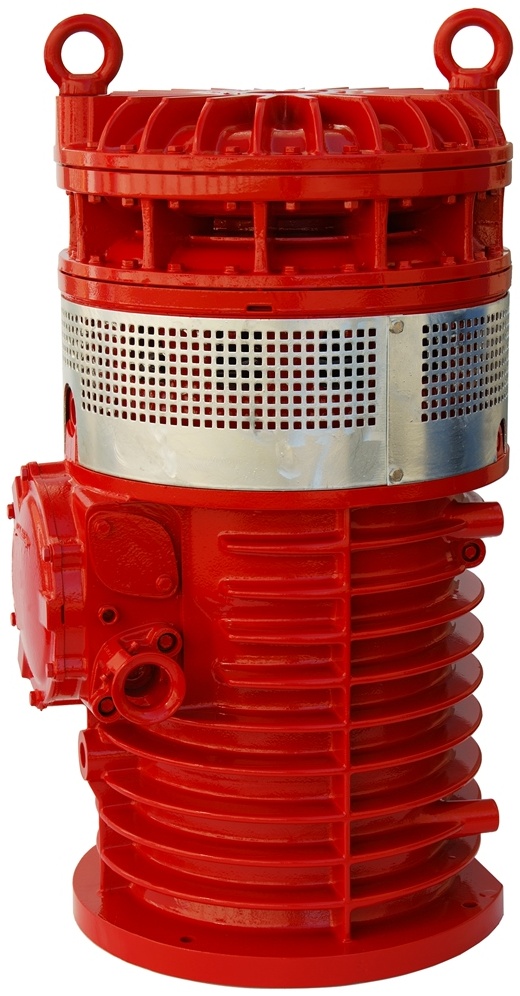

• La pompe Grindex Mega N 3 8124 est conçue pour l'épuisement d'eau dans des conditions industrielles difficiles avec une très haute pression de refoulement
• Elle est équipée d'un moteur électrique submersible triphasé à haut rendement de 90 kW pour un fonctionnement continu sans surveillance
• Ce modèle gère des eaux chargées contenant des solides jusqu'à la taille des trous de la crépine, ce qui le rend adapté aux environnements abrasifs
• Sa conception robuste en fonte et Hard-Iron assure une excellente résistance à l'usure et à l'eau salée
• Le système est optimisé pour des débits importants tout en maintenant une hauteur manométrique élevée pour les excavations profondes
Applications
• Pompage d'épuisement dans les mines à ciel ouvert nécessitant une très haute pression de refoulement
• Drainage des mines souterraines avec grandes profondeurs et longues conduites de refoulement
• Épuisement des chantiers de construction et de BTP en excavations profondes
• Pompage d'eau dans les carrières et les sites de percement de tunnels
• Applications de location pour l'assèchement temporaire d'ouvrages hydrauliques exigeants
Avantages
• Haute fiabilité avec un fonctionnement prolongé en service continu de type S1
• Adaptation aux environnements corrosifs grâce à la compatibilité avec des niveaux de pH de 6 à 13 et aux anodes en zinc disponibles
• Rendement énergétique élevé avec une classe de rendement moteur IE3 et un rendement jusqu'à 95,4 %
• Installation simplifiée en configuration portable semi-permanente en fosse humide
• Construction robuste en fonte grise et Hard-Iron pour une longue durée de vie dans les eaux abrasives et salées
Conception
• Corps de pompe et volute en fonte grise dimensionnés pour des pressions élevées
• Roue en Hard-Iron à 5 aubes pour une meilleure résistance à l'abrasion et un rendement hydraulique optimisé
• Moteur submersible triphasé 2 pôles à isolation de classe H pour un service intensif
• Indice de protection IP 68 permettant une immersion permanente jusqu'à 75 m de profondeur
• Raccord de refoulement de 150 mm compatible avec les normes SMS, DIN, BS et ANSI pour la version Mega N
Caractéristiques techniques
• Puissance nominale moteur : 90 kW
• Tension nominale : 400 V
• Nombre de phases : 3 phases
• Fréquence électrique : 50 Hz
• Débit au point de rendement maximum : 116,91 l/s
• Débit max : 183,22 l/s
• Hauteur au point de rendement maximum : 60,4 m
• Hauteur à débit minimum : 94,48 m
• Hauteur à débit maximum : 18,08 m
• Rendement hydraulique au point de rendement maximum : 78,71 %
• Rendement moteur à 100 % de charge : 95,4 %
• Courant nominal : 150 A
• Courant de démarrage en démarrage direct : 1 265 A
• Nombre maximal de démarrages par heure : 30 démarrages/h
• Immersion maximale : 75 m
• Diamètre de refoulement : 150 mm
• Diamètre de la roue : 268 mm
• Nombre de pôles moteur : 2 pôles
• Vitesse nominale du moteur : 2 965 tr/min
• Plage de pH admissible : 6 à 13
• Température max du liquide pompé : 40 °C
• Température du fluide pour le dimensionnement : 4 °C
• Température ambiante de référence : 20 °C
• Poids total : 1 030 kg
• Niveau d'immersion disponible NPSH : 10,27 m
• Pression de vapeur du fluide à 4 °C : 8,14 mbar
