Présentation

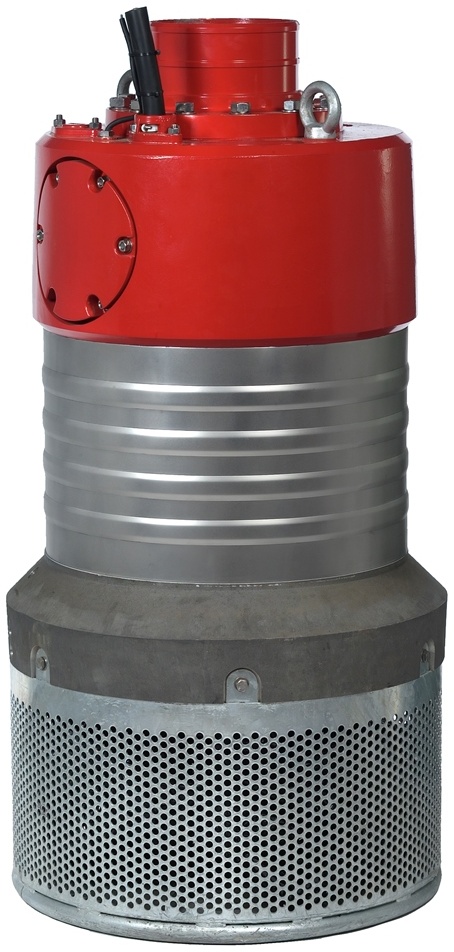

• La pompe Grindex Magnum L 3 est conçue pour le drainage intensif d'eau claire ou légèrement chargée dans des environnements professionnels exigeants
• Elle est équipée d'un moteur électrique submersible triphasé de forte puissance pour assurer un fonctionnement continu sans surveillance
• Ce modèle de la série Magnum L offre une hauteur de charge basse adaptée aux applications d'épuisement avec grand débit
• Sa conception robuste avec roue en Hard-Iron et volute en polyuréthane garantit une excellente résistance à l'abrasion et aux particules solides
• Le système est prévu pour une installation portable semi-permanente en fosse humide avec différents raccords de refoulement possibles
Applications
• Drainage d'eau dans les mines souterraines et à ciel ouvert
• Épuisement d'eau sur chantiers de construction et de travaux publics
• Pompage d'eau lors du percement de tunnels et dans les carrières
• Assèchement de fouilles, galeries et zones industrielles inondées
• Applications de location pour drainage temporaire à usage intensif
Avantages
• Fonctionnement en continu de type S1 permettant une exploitation sans interruption
• Grande capacité hydraulique avec débit élevé pour un drainage rapide des ouvrages
• Résistance élevée à l'usure grâce aux matériaux Hard-Iron et polyuréthane
• Installation portable semi-permanente simplifiant la mise en place sur site
• Protection moteur IP 68 et immersion maximale importante pour usage en fosse profonde
Conception
• Roue en Hard-Iron avec cinq aubes pour optimiser le rendement hydraulique
• Volute en polyuréthane pour une bonne résistance à l'abrasion et aux particules solides
• Couvercle de stator en aluminium assurant une bonne dissipation thermique
• Moteur triphasé à quatre pôles avec classe d'isolation H pour service intensif
• Câble de 20 mètres de type SUBCAB avec raccord de refoulement en versions tuyau et brides normalisées
Caractéristiques techniques
• Puissance nominale moteur : 57 kW
• Puissance hydraulique max P2 : 53,77 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Nombre de phases : 3
• Nombre de pôles moteur : 4
• Courant nominal : 107 A
• Courant de démarrage démarrage direct : 490 A
• Courant de démarrage triangle étoile : 163,33 A
• Nombre maximal de démarrages par heure : 15
• Vitesse nominale du moteur : 1475 tr/min
• Diamètre de la roue : 287 mm
• Diamètre d'aspiration : 240 mm
• Diamètre de refoulement : 250 mm
• Débit au point de rendement maximal : 178,51 l/s
• Débit max : 345,05 l/s
• Hauteur au point de rendement maximal : 15,87 m
• Hauteur à débit minimum : 26,58 m
• Hauteur à débit max : 0,05 m
• Rendement hydraulique au point de rendement maximal : 53,51 %
• Classe de protection : IP 68
• Immersion maximale : 20 m
• Température max du liquide pompé : 40 °C
• Plage de pH du fluide : 5-8
• Densité du fluide de référence : 1000 kg/m3
• Viscosité dynamique du fluide de référence : 0,002 Pa·s
• Poids total : 540 kg
• Moment total d'inertie : 0,68 kgm2
