Présentation

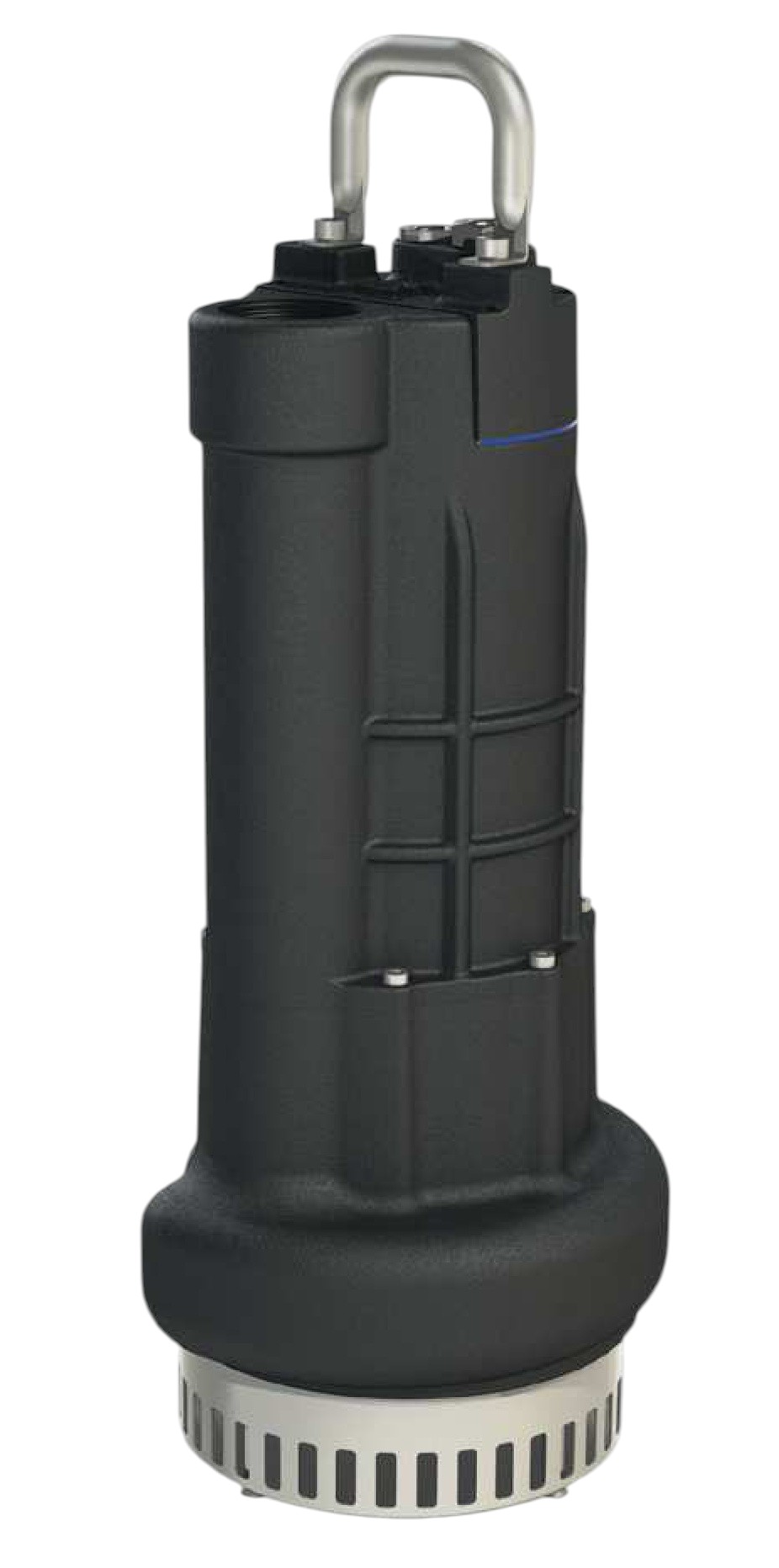

• La pompe submersible Arven TURBO LG 250-350 est conçue pour le drainage intensif de chantiers et de tranchées
• Elle assure l’évacuation rapide des eaux de chantier, des eaux de pluie et des eaux de nappe
• Équipée d’un moteur à bain d’huile biodégradable, elle garantit un refroidissement et une lubrification optimisés des paliers
• Sa conception robuste en fonte permet le pompage d’eaux modérément chargées contenant des particules et des matériaux abrasifs
• Le système hydraulique étudié offre des performances stables pour des hauteurs de refoulement importantes sur les chantiers exigeants
Applications
• Drainage de chantiers de construction et d’infrastructures souterraines
• Évacuation d’eaux de tranchées, de cunicules et de passages enterrés
• Pompage d’eaux modérément chargées contenant des particules et matériaux abrasifs
• Gestion des eaux de pluie et des eaux de nappe sur sites industriels ou tertiaires
• Alimentation d’installations d’irrigation nécessitant une pompe submersible robuste
Avantages
• Conception en fonte résistante pour une grande durabilité en environnement de chantier
• Moteur à bain d’huile biodégradable assurant un excellent refroidissement et une longue durée de vie des roulements
• Double garniture mécanique séparant le côté moteur en bain d’huile et le côté pompe en bain d’eau pour une meilleure étanchéité
• Passage libre de 10 mm permettant le pompage d’eaux modérément chargées sans colmatage rapide
• Versions monophasées et triphasées disponibles afin de s’adapter à différents réseaux électriques de chantier
Conception
• Moteur submersible à bain d’huile diélectrique pour le refroidissement et la lubrification des paliers
• Double garniture mécanique avec face moteur en bain d’huile et face pompe en bain d’eau
• Corps de pompe, carcasse moteur, couvercle, diffuseur et flasques en fonte traitée pour résister à l’usure
• Arbre côté pompe en acier inoxydable AISI 316 pour une excellente résistance à la corrosion
• Base d’aspiration et poignée de manutention en acier inoxydable AISI 304
• Indice de protection IP 68 et classe d’isolation F pour un service intensif en immersion
• Câble d’alimentation H07RN-F de 10 mètres pour une installation simple sur chantier
• Boîtier électrique de commande intégré sur les versions monophasées avec condensateur de démarrage
• Construction adaptée à une immersion maximale de 10 m dans le liquide pompé
Caractéristiques techniques
• Plage de hauteur manométrique totale : 19 m à 24 m suivant le modèle
• Plage de débit : 28,5 m3/h à 31,5 m3/h suivant le modèle
• Puissance absorbée : de 3,0 kW à 4,2 kW selon exécution
• Puissance nominale : de 1,8 kW (2,5 Hp) à 2,6 kW (3,5 Hp) suivant le modèle
• Tension d’alimentation monophasée : 220-277 V - 50 Hz
• Tension d’alimentation triphasée : 380-480 V - 50 Hz
• Indice de protection électrique : IP 68
• Classe d’isolation du moteur : F
• Température maximale du liquide pompé : 35°C
• Immersion maximale dans le liquide : 10 m
• Passage libre hydraulique : 10 mm
• Raccord de refoulement : 2 pouces
• Longueur de câble standard : 10 m'H07RN-F sans prise sur versions triphasées
• Longueur de câble et boîtier électrique : 10 m'H07RN-F avec coffret de commande sur versions monophasées
• Poids de la pompe emballée : 45 kg environ par unité
