Présentation

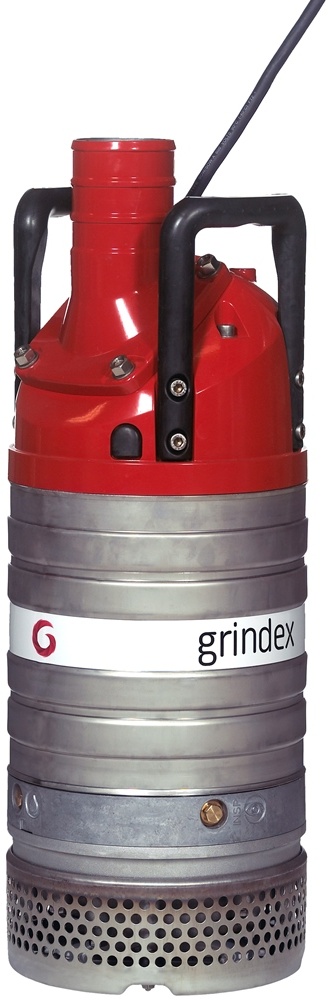

• La pompe Grindex 8103 Minor H 3 est conçue pour le drainage professionnel d'eau claire ou légèrement chargée dans des environnements exigeants
• Elle est destinée aux applications intensives sur chantiers, dans les mines, les tunnels et les carrières avec fonctionnement en continu sans surveillance
• Équipée d'une hydraulique haute hauteur, elle assure une hauteur manométrique élevée tout en maintenant un excellent rendement énergétique
• Sa conception robuste avec roue en Hard-Iron et volute en caoutchouc nitrile garantit une grande résistance à l'usure et une durée de vie prolongée
• Le système triphasé IP 68 avec moteur de 3,7 kW permet une submersion jusqu'à 20 m en toute sécurité
Applications
• Drainage d'eau sur chantiers de construction et de BTP nécessitant une hauteur de relevage élevée
• Pompage d'eau d'exhaure dans les mines, tunnels, carrières et industries lourdes
• Assèchement de fouilles, galeries techniques et puits lors de travaux d'infrastructure
• Locations de pompes de chantier pour opérations temporaires de pompage intensif
• Vidange de bassins, fosses et zones inondées avec fonctionnement continu
Avantages
• Haute hauteur manométrique jusqu'à 37,29 m permettant le relevage sur de grandes dénivellations
• Conception hydraulique à haute résistance à l'usure réduisant fortement la perte de performances dans le temps
• Moteur immergé IP 68 triphasé assurant un fonctionnement fiable en continu dans des conditions sévères
• Installation portable semi-permanente facilitant la mise en place et le déplacement sur site
• Raccord de refoulement 3 pouces ISO-G ou NPT offrant une compatibilité avec de nombreux réseaux de tuyauterie
Conception
• Roue en Hard-Iron de diamètre 168 mm pour une excellente résistance à l'abrasion
• Volute en caoutchouc nitrile assurant une protection optimale contre l'usure des particules solides
• Couvercle de stator en aluminium garantissant une bonne dissipation thermique et une construction légère
• Moteur triphasé 2 pôles avec vitesse nominale 2 870 tours par minute pour une performance hydraulique élevée
• Type d'installation S portable semi-permanent en service immergé pour une grande flexibilité d'utilisation
Caractéristiques techniques
• Débit au point de rendement maximal : 9,74 l/s
• Débit max : 17,1 l/s
• Hauteur au point de rendement maximal : 22,08 m
• Hauteur à débit minimal : 37,29 m
• Hauteur à débit maximal : 6,94 m
• Puissance nominale moteur : 3,7 kW
• Puissance hydraulique max P2 : 3,68 kW
• Tension nominale : 400 V
• Fréquence d'alimentation : 50 Hz
• Courant nominal : 7,3 A
• Courant de démarrage en démarrage direct : 49 A
• Courant de démarrage en couplage triangle étoile : 16,33 A
• Classe de protection : IP 68
• Submersion maximale : 20 m
• Diamètre de refoulement : 75 mm
• Diamètre d'aspiration hydraulique : 72 mm
• Taille des ouvertures de crépine : 10 mm
• Plage de pH pompage : 5-8
• Température maximale du liquide pompé : 40 °C
• Température du fluide de référence : 4 °C
• Température ambiante de référence : 20 °C
• Densité du fluide : 1 000 kg/m3
• Viscosité dynamique du fluide : 0,002 Pa·s
• Nombre de phases : 3
• Nombre de pôles moteur : 2
• Rapport de courant de démarrage : 6,68
• Facteur de puissance à 100 % de charge : 0,88
• Rendement moteur à 100 % de charge : 83,5 %
• Rendement moteur à 75 % de charge : 85,1 %
• Rendement moteur à 50 % de charge : 84,8 %
• Nombre maximal de démarrages par heure : 30
• Moment total d'inertie : 0,01 kgm2
• Niveau de rendement hydraulique au point de rendement maximal : 60,61 %
• Poids total : 48 kg
