Présentation

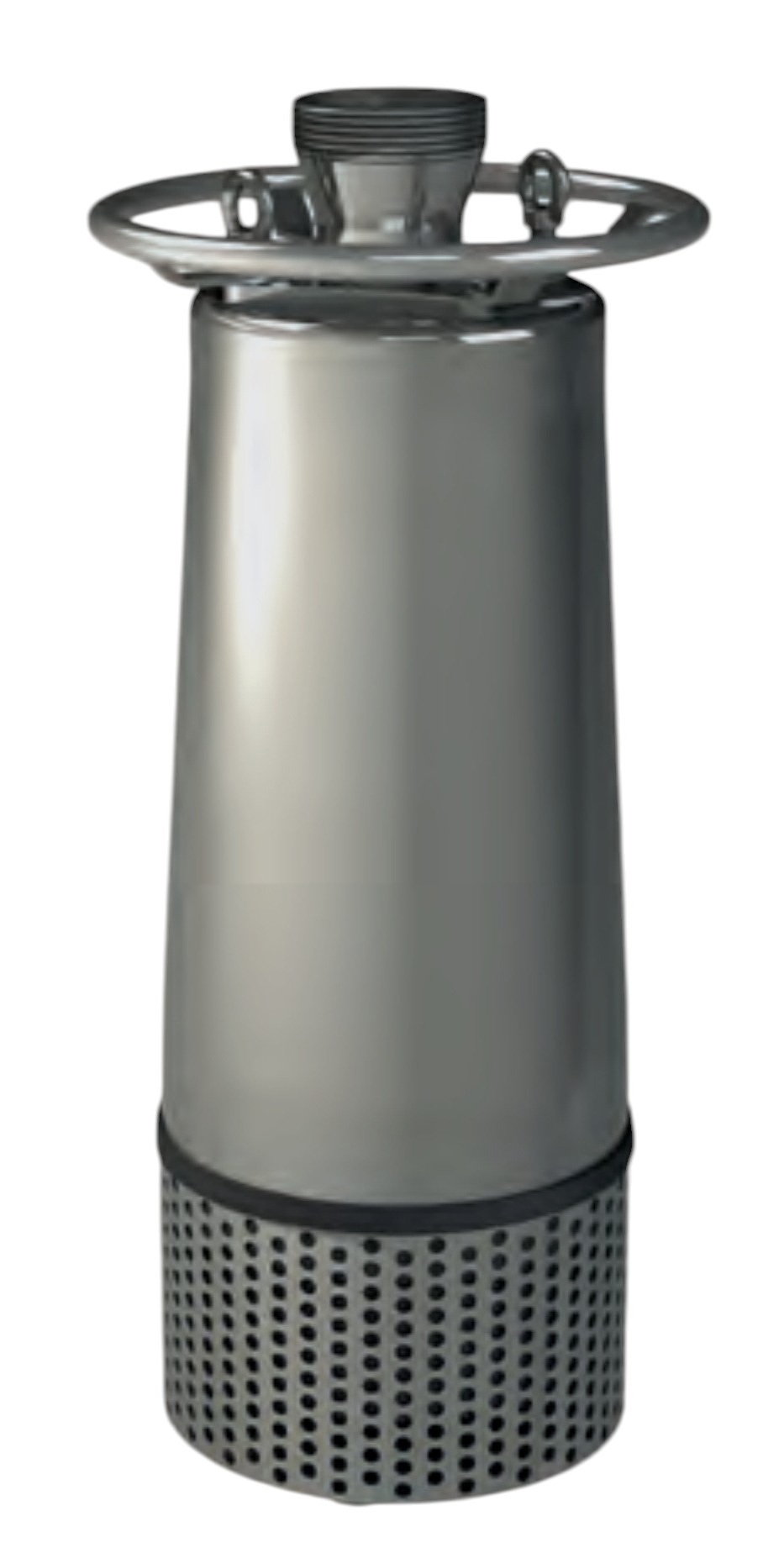

• La pompe immergée Arven KONTRACT 550-1500 est conçue pour le drainage intensif sur chantiers et zones inondées
• Elle assure l’évacuation rapide des eaux claires à moyennement chargées contenant des particules fines
• Équipée d’un moteur puissant et d’une hydraulique optimisée, elle garantit des hauteurs de relevage élevées
• Sa conception en acier inoxydable et fonte traitée offre une grande résistance à la corrosion et à l’abrasion
• Le système de double garniture mécanique en bain d’huile sécurise le fonctionnement continu en immersion
Applications
• Drainage de chantiers de construction, tranchées et galeries techniques
• Pompage d’évacuation dans parkings souterrains, caves, garages et locaux inondés
• Relevage d’eaux de pluie et d’eaux de nappe dans installations temporaires ou permanentes
• Transfert d’eaux faiblement chargées avec matières abrasives modérées en milieu industriel
• Alimentation d’installations d’irrigation à partir de fosses, bassins ou puits de chantier
Avantages
• Haute hauteur manométrique pour des relevages jusqu’à 45 m selon le modèle
• Large plage de débits jusqu’à 120 m3/h couvrant de nombreux besoins sur chantiers
• Excellente tenue à l’abrasion grâce à l’association acier inoxydable et fonte traitée
• Double étanchéité mécanique en bain d’huile augmentant la fiabilité en service intensif
• Prédisposition pour protections thermiques et ampèremétriques facilitant l’intégration avec un coffret de commande
Conception
• Moteur électrique à double imprégnation pour une meilleure isolation et longévité
• Double garniture mécanique en bain d’huile séparant la partie moteur du fluide pompé
• Corps externe et base d’aspiration en acier inoxydable AISI 304 pour une bonne résistance à la corrosion
• Arbre côté pompe en acier inoxydable AISI 316 pour une meilleure tenue aux environnements agressifs
• Roue en fonte GJS 450 avec traitement de surface pour limiter l’usure abrasive
• Diffuseur en fonte revêtue de caoutchouc HNBR pour optimiser le rendement hydraulique
• Carter moteur en graphite et céramique associé à des joints toriques adaptés'aux conditions d’immersion
• Indice de protection IP 68 et classe d’isolation F pour un service continu en immersion contrôlée
• Câble d’alimentation H07RN-F de 10 m sans prise avec deux câbles auxiliaires pour les dispositifs de protection
• Pré-équipement pour protection ampèremétrique interne pilotée par un coffret électrique externe
Caractéristiques techniques
• Type de pompe : pompe électrique submersible de drainage pour chantiers
• Installation : fonctionnement en immersion jusqu’à 5-20 m de profondeur
• Passage libre des solides : 10 mm
• Puissance moteur : de 5,5 kW à 15 kW en version triphasée
• Tension d’alimentation triphasée : 220-230 V ou 380-400 V en 50 Hz
• Tension d’alimentation triphasée : 220-230 V ou 380-400 V en 60 Hz
• Classe d’isolation moteur : F
• Indice de protection : IP 68
• Température max du liquide pompé : 35°C
• Matériau corps externe et base d’aspiration : acier inoxydable AISI 304
• Matériau arbre côté pompe : acier inoxydable AISI 316
• Matériau roue : fonte GJS 450 avec traitement
• Matériau diffuseur : fonte avec revêtement en caoutchouc HNBR
• Longueur de câble standard : 10 m'H07RN-F sans prise avec deux câbles auxiliaires
• Versions disponibles : modèles KONTRACT 550 H, 750 F, 750 H, 1250 F, 1250 H, 1500 F
• Plage de hauteur manométrique : 34 m à 45 m selon le modèle
• Plage de débit : 72 m3/h à 120 m3/h
