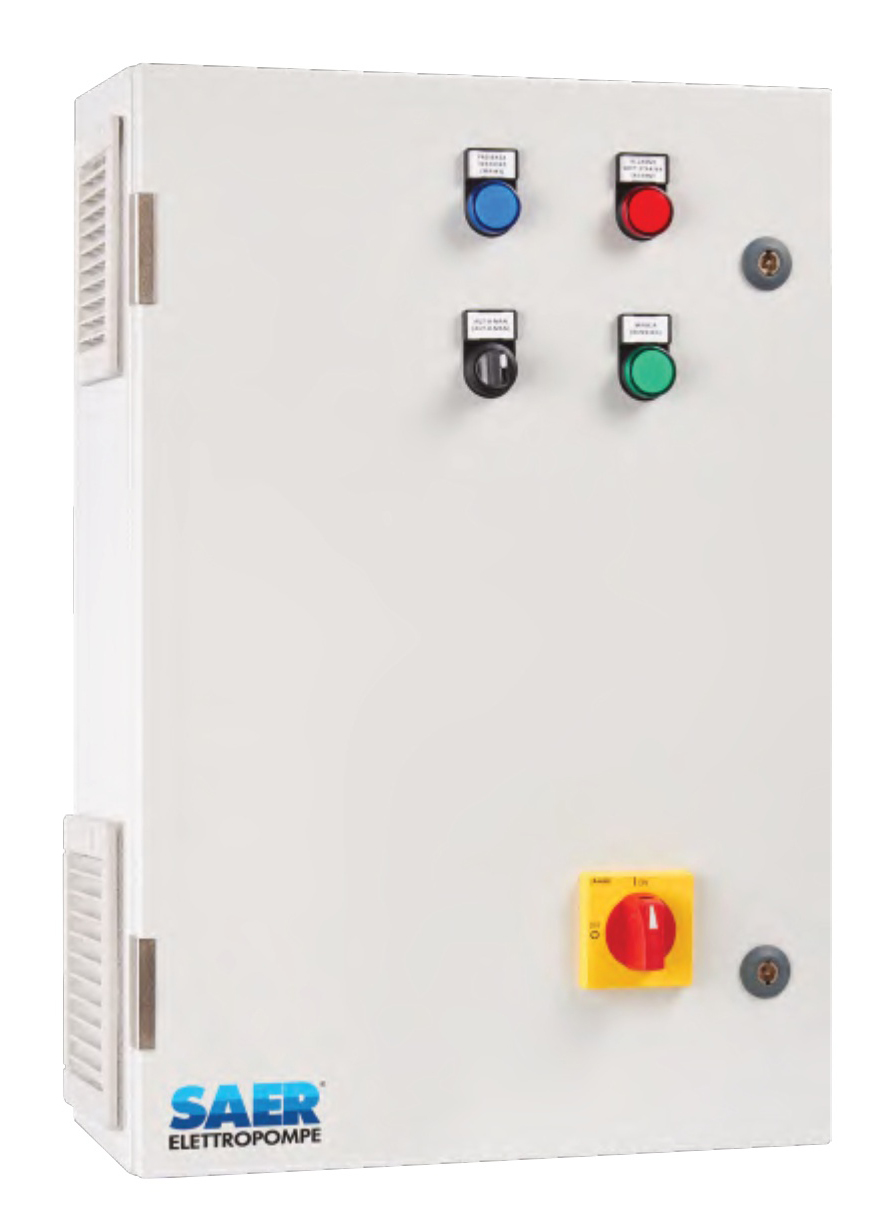

Présentation
• Le panneau de commande Saer AT5 est conçu pour piloter une pompe triphasée avec démarrage progressif par démarreur électronique soft-starter
• Il permet de réduire les coups de bélier hydrauliques et les contraintes mécaniques grâce à une montée en puissance graduelle du moteur
• Ce modèle intègre une protection ampérométrique électronique contre les surintensités du moteur
• Sa conception avec boîtier métallique IP54 assure une protection efficace dans des environnements industriels exigeants
• Le système est équipé de voyants lumineux et d'un écran LCD interne pour un contrôle facile de l'état de l'installation
Applications
• Commande de pompes pour installations industrielles nécessitant un démarrage progressif
• Pilotage de pompes de relevage pour eaux de pluie dans les bâtiments tertiaires
• Commande de pompes d'irrigation immergées ou de surface pour l'agriculture
• Commande de pompes submersibles pour eaux usées dans les stations de relevage
• Pilotage de pompes de surpression pour réseaux d'eau potable ou techniques
Avantages
• Démarrage progressif qui limite les coups de bélier et prolonge la durée de vie de la pompe
• Surveillance claire de l'état de fonctionnement grâce aux voyants bleu, vert et rouge en façade
• Large plage de puissances couvertes permettant de commander des moteurs de 5,5 kW à 220 kW
• Boîtier métallique IP54 robuste adapté aux environnements poussiéreux et humides
• Nombreuses options disponibles comme relais de niveau, compteur horaire ou disjoncteur magnétothermique
Conception
• Alimentation triphasée 3~400 V ±10% à 50/60 Hz avec circuits de commande en basse tension
• Démarreur progressif intégré avec fonctions avancées, affichage sur écran LCD et dérivation interne
• Sélecteur automatique-0-manuel stable permettant différents modes de fonctionnement
• Protection électronique contre les surintensités associée à des fusibles pour les auxiliaires et le moteur
• Boîtier métallique avec kit de ventilation forcée assurant un refroidissement efficace des composants
Caractéristiques techniques
• Tension d'alimentation : 400 V
• Fréquence : 50 Hz
• Nombre de phases : 3 phases
• Puissance moteur min : 5,5 kW
• Puissance moteur max : 220 kW
• Courant moteur min : 18 A
• Courant moteur max : 470 A
• Degré de protection : IP54
• Température ambiante min : -5 °C
• Température ambiante max : 40 °C
• Humidité relative max : 50 %
• Hauteur du boîtier petite taille : 600 mm
• Largeur du boîtier petite taille : 410 mm
• Profondeur du boîtier petite taille : 240 mm
• Poids max version la plus grande : 380 kg
