Présentation

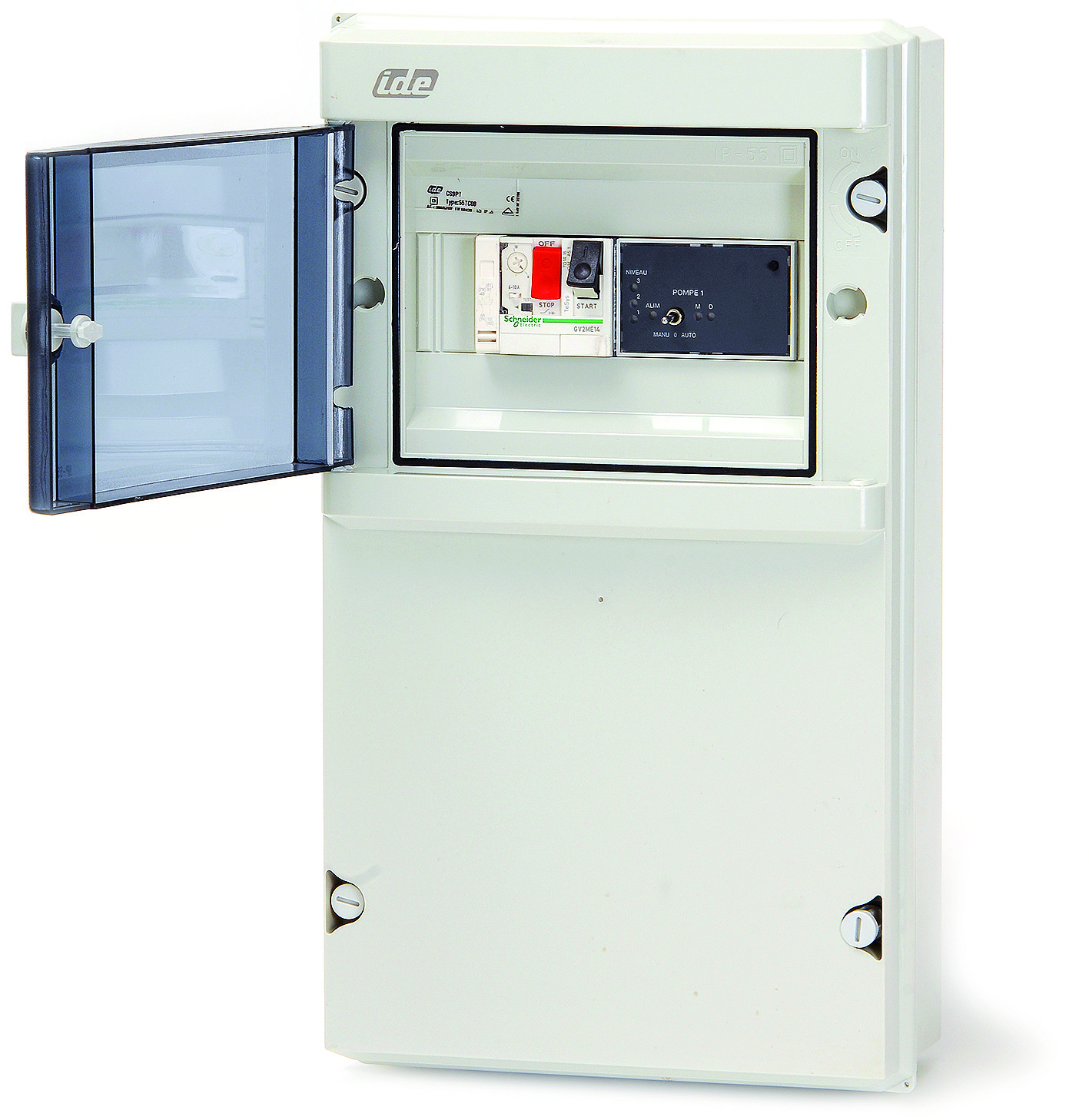

• Le coffret électrique de relevage Mr Pompes MS 230 est conçu pour la commande et la protection d'une pompe de relevage sans flotteur intégré. Équipé d'un coffret en ABS avec indice de protection IP55 et hublot transparent, il assure une exploitation fiable en environnement humide. Ce modèle intègre un module de gestion complet de la pompe avec signalisation lumineuse et sonore des états de marche et des défauts. Sa conception modulaire permet l'utilisation avec une pompe en monophasé ou en triphasé via différents réglages d'intensité
• Le système intègre une protection magnéto-thermique associée à un contacteur pour sécuriser le moteur contre les surcharges. Un transformateur 24 V dédié à la commande offre une séparation électrique renforcée entre la puissance et le circuit de commande. Le coffret comprend un bornier de raccordement clair, une alarme intégrée par voyant et buzzer, ainsi qu'une notice d'installation avec schéma électrique détaillé
Applications
• Commande de pompe de relevage dans installations domestiques ou collectives
• Gestion d'une pompe sans flotteur intégré dans postes de relevage d'eaux claires ou usées
• Pilotage de pompe de relevage par un ou deux régulateurs de niveau dans stations de pompage
• Surveillance et signalisation des défauts moteur dans locaux techniques et locaux enterrés
• Report d'alarme vers un système de supervision via contact sec
Avantages
• Commande flexible grâce à l'utilisation d'un ou deux régulateurs de niveau selon le besoin d'exploitation
• Sécurité renforcée du moteur par déclenchement magnéto-thermique en cas de surcharge ou de défaut
• Signalisation claire de la marche, de l'arrêt et des défauts par voyants lumineux intégrés au module de gestion
• Alerte immédiate des anomalies grâce à une alarme visuelle et sonore par buzzer de 88 dB
• Facilité d'exploitation quotidienne avec bouton de marche forcée, arrêt et marche automatique en façade
Conception
• Coffret en ABS avec hublot transparent offrant une bonne résistance mécanique et aux projections d'eau
• Indice de protection IP55 adapté aux environnements de relevage et aux locaux humides
• Module de gestion électronique centralisant commande, protections et signalisation de la pompe
• Protection magnéto-thermique calibrable associée à un contacteur de puissance pour la commande moteur
• Transformateur 24 V intégré dédié au circuit de commande pour une basse tension de sécurité
• Bornier de raccordement accessible pour alimentation, moteur, régulateurs de niveau et report d'alarme
• Alarme intégrée combinant voyant lumineux et buzzer pour signalisation locale des défauts
• Notice d'installation fournie avec schéma électrique facilitant le câblage et la mise en service
Caractéristiques techniques
• Type de produit : coffret électrique de relevage pour 1 pompe
• Alimentation électrique : suivant version monophasée ou triphasée
• Nombre de pompes commandées : 1 pompe sans flotteur intégré
• Matière du coffret : ABS avec hublot transparent
• Indice de protection coffret : IP55
• Plage de réglage magnéto-thermique : jusqu'à 18 A pour 1 pompe
• Dimensions MS 230 (longueur x largeur x hauteur) : 210 x 137 x 436 mm
• Tension de commande : 24 V par transformateur intégré
• Commande par régulateurs de niveau : 1 ou 2 régulateurs de niveau externes
• Fonctions de protection moteur : magnéto-thermique avec gestion des défauts
• Signalisation : voyants lumineux Marche, Arrêt et Défaut sur module de gestion
• Alarme intégrée : voyant lumineux et buzzer sonore 88 dB
• Commande manuelle : bouton marche forcée, arrêt, marche automatique
• Report d'alarme : contact sec pour transmission vers un dispositif externe
• Compatibilité pompe : versions pour pompe en monophasé ou en triphasé suivant intensité
