Présentation

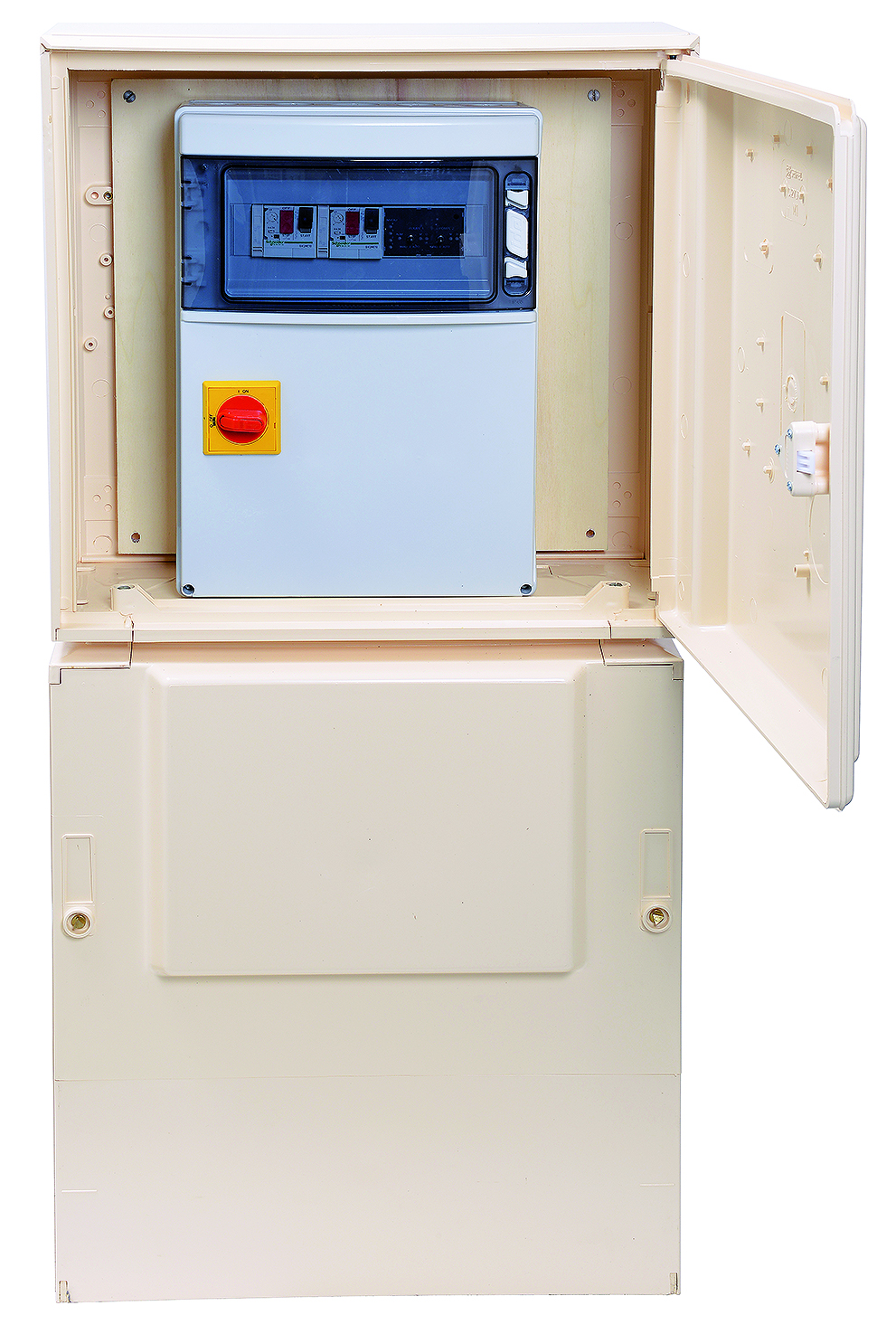

• Le coffret électrique Mr Pompes RS 2524 est conçu pour la commande et la protection de deux pompes de relevage sans flotteur intégré. Équipé d’un module de gestion complet, il pilote automatiquement le fonctionnement des pompes en fonction des régulateurs de niveau. Ce modèle assure la permutation, la marche en cascade et la reprise en secours en cas de défaut de démarrage d’une pompe. Sa conception robuste en coffret ABS IP55 avec hublot transparent permet une installation fiable dans les locaux techniques de relevage
Applications
• Commande automatique de deux pompes de relevage en installation fixe
• Gestion de postes de relevage domestiques, collectifs ou tertiaires
• Protection et surveillance des pompes pour eaux usées ou eaux claires
• Signalisation des défauts de fonctionnement et des niveaux d’alarme en local ou à distance
• Pilotage des pompes de relevage en monophasé ou en triphasé selon les versions
Avantages
• Gestion complète de deux pompes avec permutation automatique à chaque démarrage
• Sécurité renforcée grâce à la marche en cascade et à la reprise en secours en cas de non démarrage d’une pompe
• Alarme visuelle et sonore intégrée avec buzzer et report d’alarme sur contact sec
• Installation simplifiée par coffret ABS IP55 avec hublot transparent et bornier de raccordement
• Souplesse d’utilisation avec bouton de marche forcée, arrêt et marche automatique sur la façade du coffret
Conception
• Coffret en ABS avec indice de protection IP55 et hublot transparent en façade
• Module électronique de gestion pour deux pompes avec signalisation Marche, Arrêt et Défaut
• Protection magnéto-thermique par pompe sur le modèle RS 2524 avec réglage de l’intensité
• Transformateur 24 V intégré pour la commande de puissance des pompes sur RS 2524
• Bornier de raccordement repéré pour les pompes, les régulateurs de niveau et les alarmes
• Alarme locale par voyant lumineux et buzzer avec possibilité de report sur contact sec
• Documentation fournie avec notice d’installation et schéma électrique détaillé
Caractéristiques techniques
• Indice de protection : IP55
• Matière du coffret : ABS avec hublot transparent
• Dimensions RS 2524 (longueur x largeur x hauteur) : 310 x 147 x 436 mm
• Alimentation de commande RS 2524 : transformateur 24 V intégré
• Plage de réglage intensité RS2524 M06 ou T06 : inférieur à 1,6 A
• Plage de réglage intensité RS2524 M07 ou T07 : de 1,6 A à 2,5 A
• Plage de réglage intensité RS2524 M08 ou T08 : de 2,5 A à 4,0 A
• Plage de réglage intensité RS2524 M10 ou T10 : de 4,0 A à 6,3 A
• Plage de réglage intensité RS2524 M14 ou T14 : de 6,3 A à 10 A
• Plage de réglage intensité RS2524 M16 ou T16 : de 9 A à 14 A
• Plage de réglage intensité RS2524 M20 ou T20 : de 13 A à 18 A
• Niveau sonore buzzer : 88 dB
• Type de pompes compatibles : deux pompes monophasées ou triphasées selon versions
• Commande par régulateurs de niveau : trois régulateurs de niveau sur RS 2524
