Présentation

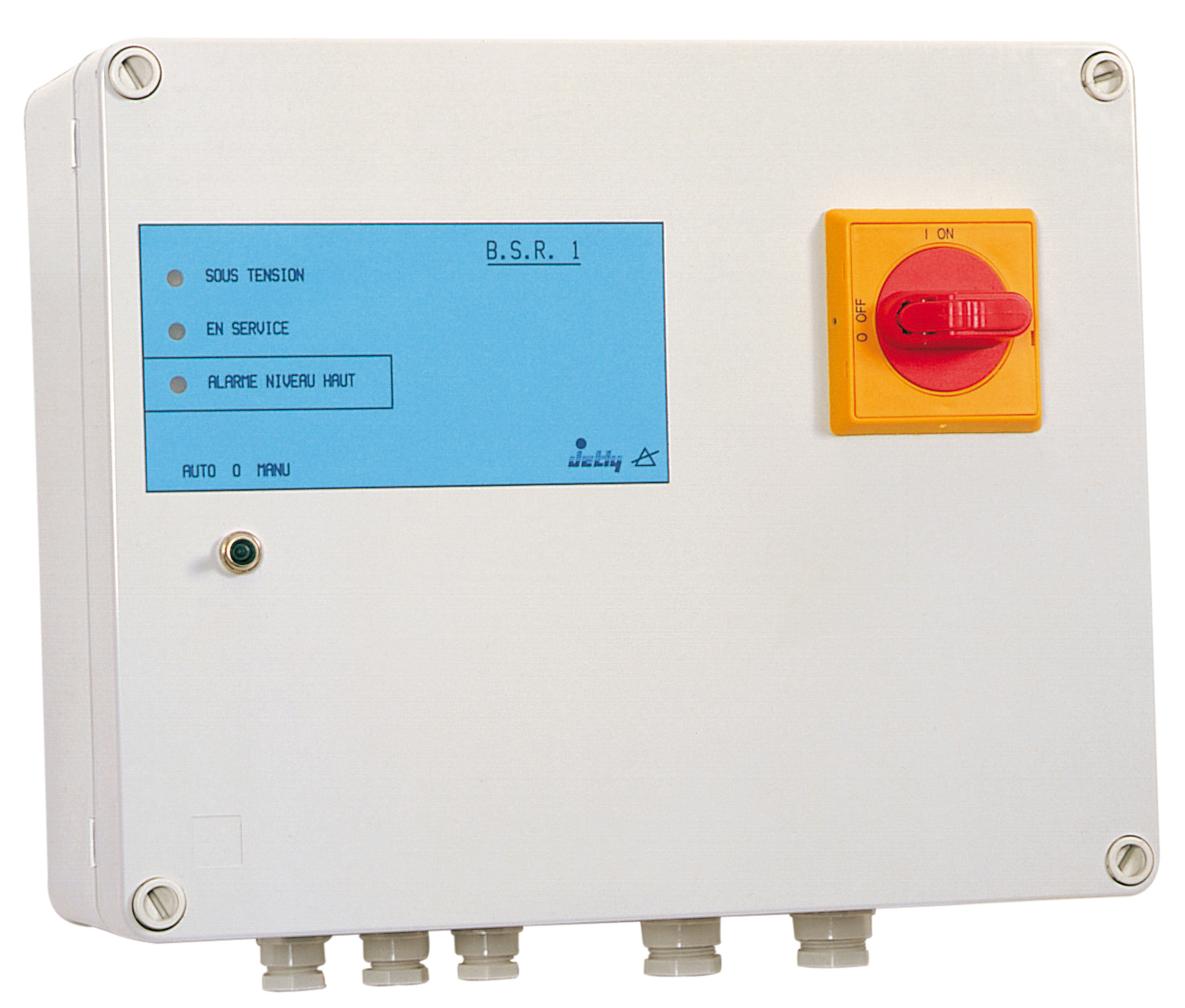

• Coffret de commande et de protection d'une pompe de relevage
Applications
• Assure la commande d'une pompe de relevage dans le respect des normes en vigueur : NFC 15-100, EN 60204, EN 60439
Caractéristiques techniques
• Coffret PVC IP 54
• Presse-étoupe standard ISO pour adaptation section câble
• Interrupteur sectionneur général cadenassable en position ouverte
• Transformateur de sécurité 24 V. Protégé par fusibles primaire et secondaire
• La commande des pompes (flotteurs, ipsotherme, commutateur, voyants…) est réalisée en basse tension 24 V
• Disjoncteur magnéto-thermique par pompe avec réglage du courant absorbé par la pompe
• Composant puissance éléctromécanique au standard Européen
• Bornier repéré
• L’automatisme assure le démarrage de la pompe en fonction des indications de niveau fournies par les flotteurs :
- Bas : arrêt du pompage
- Moyen : fonctionnement de la pompe
- Trop haut : alarme
• Alarme visuelle et sonore
• Report par contact sec pour :
- Défaut disjonction
- Alarme trop-plein
- Absence secteur
• Notice de raccordement avec schéma
• Encombrements (mm) : L 320 x l 180 x H 260
• Poids : Mono : 4,405 kg
• Tri : 4,020 kg
• Tension : Mono ou Tri
• Intensité max : 12 Amp
