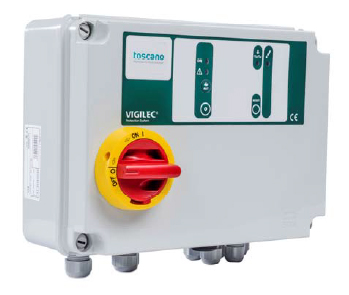

Coffret de commande
Japy V1B-12A – V12B

Présentation
• Coffret de commande et de protection d’une ou deux pompes
• V1B-12A pour 1 pompe / commande de 2 à 3 flotteurs
• V2B pour 2 pompes / commande de 3 à 4 flotteurs

Applications
• Coffret de commande et de protection d’une ou deux pompes (jusqu’à 5,5 kW en 400 V) avec permutation cyclique automatique pour équiper les stations de relevage. Permet de commander 2, 3, ou 4 flotteurs, ou interrupteurs de niveau

Conception
• Protection contre le manque de phase, les défauts dans le câblage jusqu'à la pompe, les surtensions, les surcharges, la marche à vide par flotteurs
• Protection assurée contre les erreurs de raccordement
• Protection contre le grippage de la pompe pendant les longues périodes d'arrêt (uniquement en automatique)
• Relais électronique de surcharge, réglable pour chaque pompe
• Démarrage/Arrêt en cascade des pompes
• Permutation automatique des pompes en cas de panne ou de désactivation de l’une d’elles
• Sélection MANU-0-AUTO par boutons poussoirs (pour chaque pompe)
• Interrupteur-sectionneur général
• Disjoncteur magnétothermique pour chaque pompe
• Sécurité de fonctionnement face à un défaut de n'importe quel flotteur
• Sécurité de fonctionnement d'une pompe si l'autre est en défaut.
• Entrées pour sondes thermiques moteurs (Klixon)
• Alarme acoustique (90 dB) de niveau haut.
• Sélection de fonctionnement (arrêt simultané ou différé).
• Tous les éléments de commande fonctionnent en très basse tension.
• Sortie contacts d'alarme de pompes et niveau haut.

Caractéristiques techniques
• Démarrage direct
• Indice de protection : IP56
• Température de service : de –10°C à +55°C
• Bitension 230 / 400 Vca - 50/60 Hz
• Intensité moteur : 1 x 12 A - AC3 (V1B-12A) - 2 x 12 A - AC3 (V2B)
• Puissance maximale sous 400 Vca : 5,5 kW
• Réglage de surcharge : 1 à 13 A (réglable) pour chaque pompe
• Réglage de sous-charge : < 0,5 A fixe
• Tension des flotteurs : 12 Vcc / 50 Ma
• Fixation par pattes de fixation murale
• Dimensions : 220 x 300 x 120 mm
• Poids : 3 kg
