Présentation

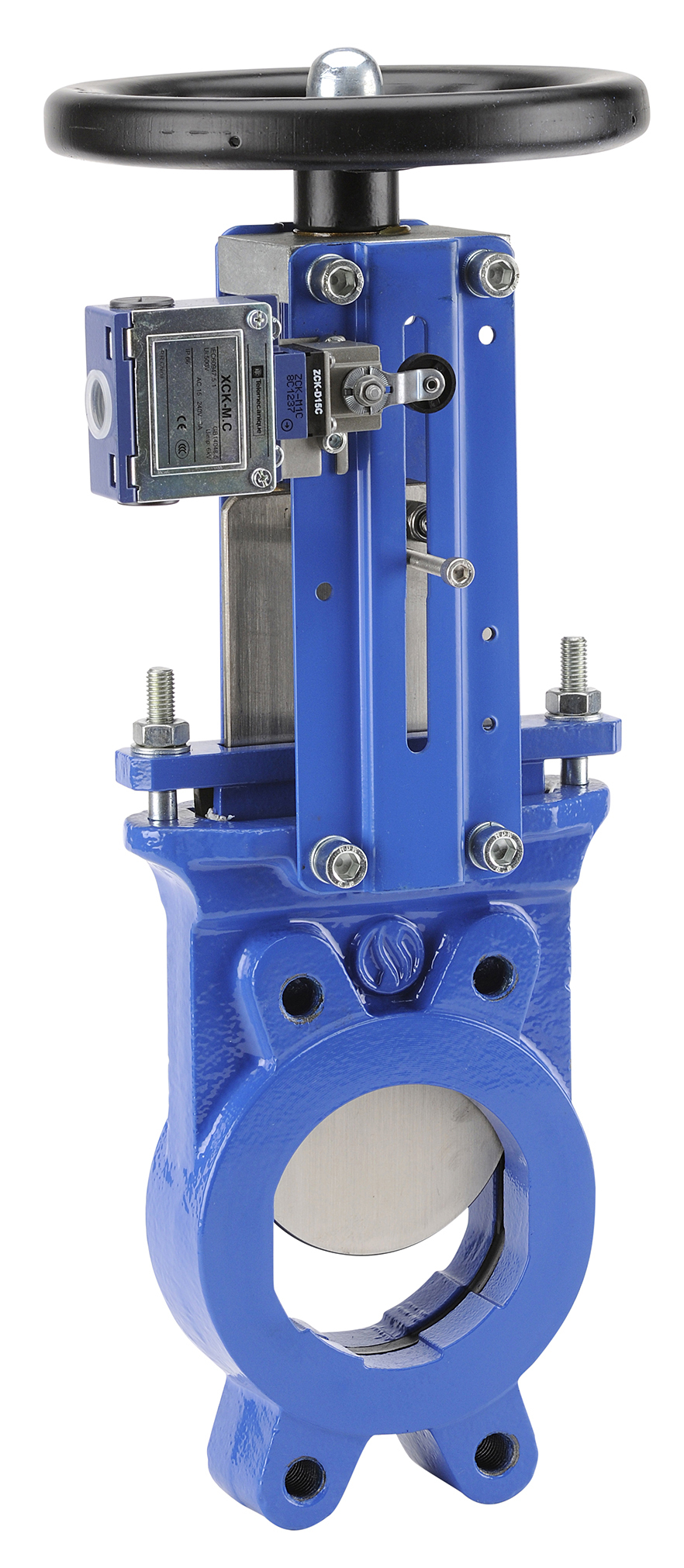

• La vanne à guillotine Sferaco 178I est conçue pour l'isolement et la régulation de fluides liquides ou chargés dans les réseaux industriels
• Elle est adaptée au passage d'eau, d'eaux usées, de pâte à papier, de produits pulvérulents et de fluides utilisés en chimie et en agro-alimentaire
• Sa conception bidirectionnelle assure une étanchéité efficace dans les deux sens de circulation du fluide
• Le corps en fonte et la pelle en acier inoxydable offrent une grande robustesse pour les installations soumises à des contraintes mécaniques importantes
• Le système de tige non montante et la commande par volant permettent une manoeuvre fiable même dans les environnements encombrés
Applications
• Isolation et sectionnement sur réseaux d'eau industrielle jusqu'à PN16
• Régulation sur circuits d'eaux usées et effluents urbains ou industriels
• Conduites de pâte à papier et circuits de pulvérulents en process industriel
• Installations de chimie et de chimie fine avec contraintes d'étanchéité bidirectionnelle
• Unités de traitement et de process agro-alimentaire nécessitant une sectionnement fiable
Avantages
• Étanchéité bidirectionnelle garantissant la sécurité de fonctionnement du réseau
• Plage de température de service étendue de -10 °C à +90 °C pour la version siège NBR
• Matière de corps en fonte EN GJL-250 assurant une bonne tenue mécanique et une longue durée de vie
• Pelle en acier inoxydable ASTM A182 F304 adaptée aux fluides corrosifs et chargés
• Absence de zone de rétention limitant les risques de dépôt et facilitant le nettoyage des conduites
Conception
• Corps en fonte EN GJL-250 avec raccordement par brides suivant PN10/16
• Pelle en acier inoxydable ASTM A182 F304 coulissant dans un guide de corps revêtu
• Siège élastomère NBR moulé assurant l'étanchéité sur toute la périphérie de la pelle
• Tige non montante en acier inoxydable 301 protégée de l'environnement extérieur
• Presse-étoupe avec tresse en PTFE et joint torique NBR pour l'étanchéité de la tige
Caractéristiques techniques
• Diamètre nominal min : 50 mm
• Diamètre nominal max : 500 mm
• Pression de service max DN50 à DN200 : 10 bar
• Pression de service max DN250 : 8 bar
• Pression de service max DN300 : 6 bar
• Pression de service max DN350 à DN400 : 4 bar
• Pression de service max DN450 à DN500 : 3 bar
• Température de service version siège NBR : -10 °C à +90 °C
• Température de service version siège EPDM : -15 °C à +130 °C
• Norme d'essais d'étanchéité : ISO 5208
• Catégorie de pression nominale : PN10 à PN16
• Écartement DN50 à DN65 : 40 mm
• Écartement DN80 à DN125 : 50 mm
• Écartement DN150 à DN200 : 60 mm
• Certification matière optionnelle : certificat 3.1 à 10 € par diamètre nominal
