Présentation

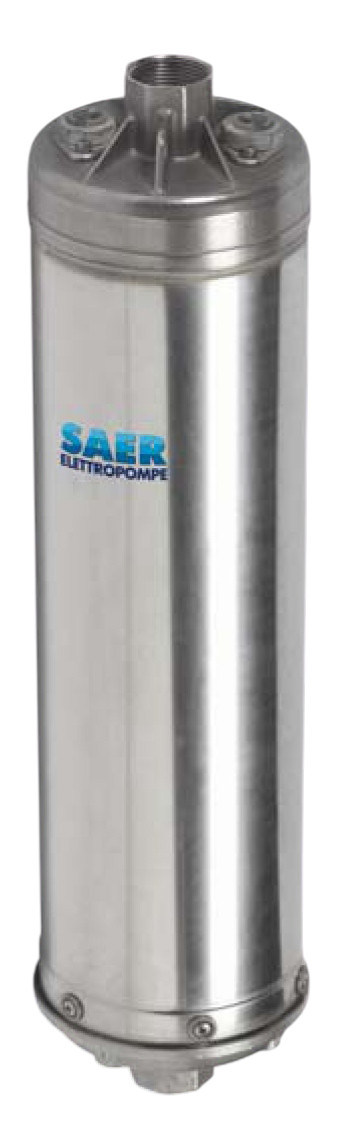

• La pompe Saer MBSH est conçue pour l'approvisionnement en eau à partir de puits, réservoirs, bassins ou cuves en installation de surface
• Équipée d'un moteur asynchrone à induction avec chemise extérieure en acier inoxydable AISI 304, elle est refroidie par le liquide pompé
• Ce modèle bénéficie d'un arbre pompe-moteur en une seule pièce en acier inoxydable AISI 431, supporté en trois points pour une excellente robustesse
• Sa conception intègre une double garniture mécanique avec chambre d'huile interposée utilisant un huile atoxique approuvé FDA pour une étanchéité renforcée
• Le système modulaire permet, à partir d'une seule hydraulique, d'obtenir la version de surface MBSH par simple remplacement de la partie inférieure avec base aspirante
Applications
• Approvisionnement en eau domestique à partir de puits ouverts ou de puits de 6 pouces
• Alimentation et surpression d'eau pour installations civiles et résidentielles
• Irrigation et arrosage dans les domaines agricoles et horticoles
• Transfert d'eau propre depuis réservoirs, bassins ou cuves de stockage
• Applications de pressurisation d'eau en général jusqu'à 70 m sous le niveau de l'eau
Avantages
• Double garniture mécanique avec chambre d'huile interposée assurant une grande fiabilité d'étanchéité
• Arbre pompe-moteur monobloc en acier inoxydable AISI 431 offrant une excellente résistance mécanique et à la corrosion
• Chemise extérieure et base aspirante en acier inoxydable AISI 304 garantissant une durabilité élevée en milieu aqueux
• Diffuseurs équipés de bagues d'usure autoréglables limitant l'usure et facilitant la maintenance
• Compatibilité avec variateur de fréquence permettant une adaptation précise du débit et de la pression aux besoins de l'installation
Conception
• Chemise extérieure entièrement en acier inoxydable AISI 304 avec orifice de refoulement fileté 1 1/4 pouce G
• Roues et diffuseurs en résine thermoplastique résistante à l'abrasion pour le pompage d'eau légèrement sableuse
• Arbre unique pompe et moteur en acier inoxydable AISI 431, supporté en trois points par des roulements pré-lubrifiés à vie
• Système d'étanchéité composé de deux garnitures mécaniques Graphite/Oxyde d'alumine côté moteur et Oxyde d'alumine/Carbure de silicium côté pompe
• Protection moteur IP68 avec refroidissement direct par le liquide pompé et câbles de longueur 2 m en version MBSH
Caractéristiques techniques
• Plage de débit : 0,6-9 m3/h
• Hauteur manométrique totale : 12-96 m
• Débit max : 18 m3/h
• Hauteur manométrique totale max : 113 m
• Puissance moteur disponible : 0,75-4 kW
• Tension d'alimentation triphasée : 380-415 V
• Tension d'alimentation monophasée : 220-240 V
• Fréquence d'alimentation : 50 Hz
• Diamètre des raccords hydrauliques : 1,25 pouce
• Température du liquide pompé : 0-40 °C
• Quantité maximale de sable dans l'eau : 50 g/m3
• Passage de corps solides standard : 2,5 mm
• Passage de corps solides série X : 2 mm
• Profondeur maximale d'installation : 70 m
• Longueur de câble version MBSH : 2 m
