Présentation

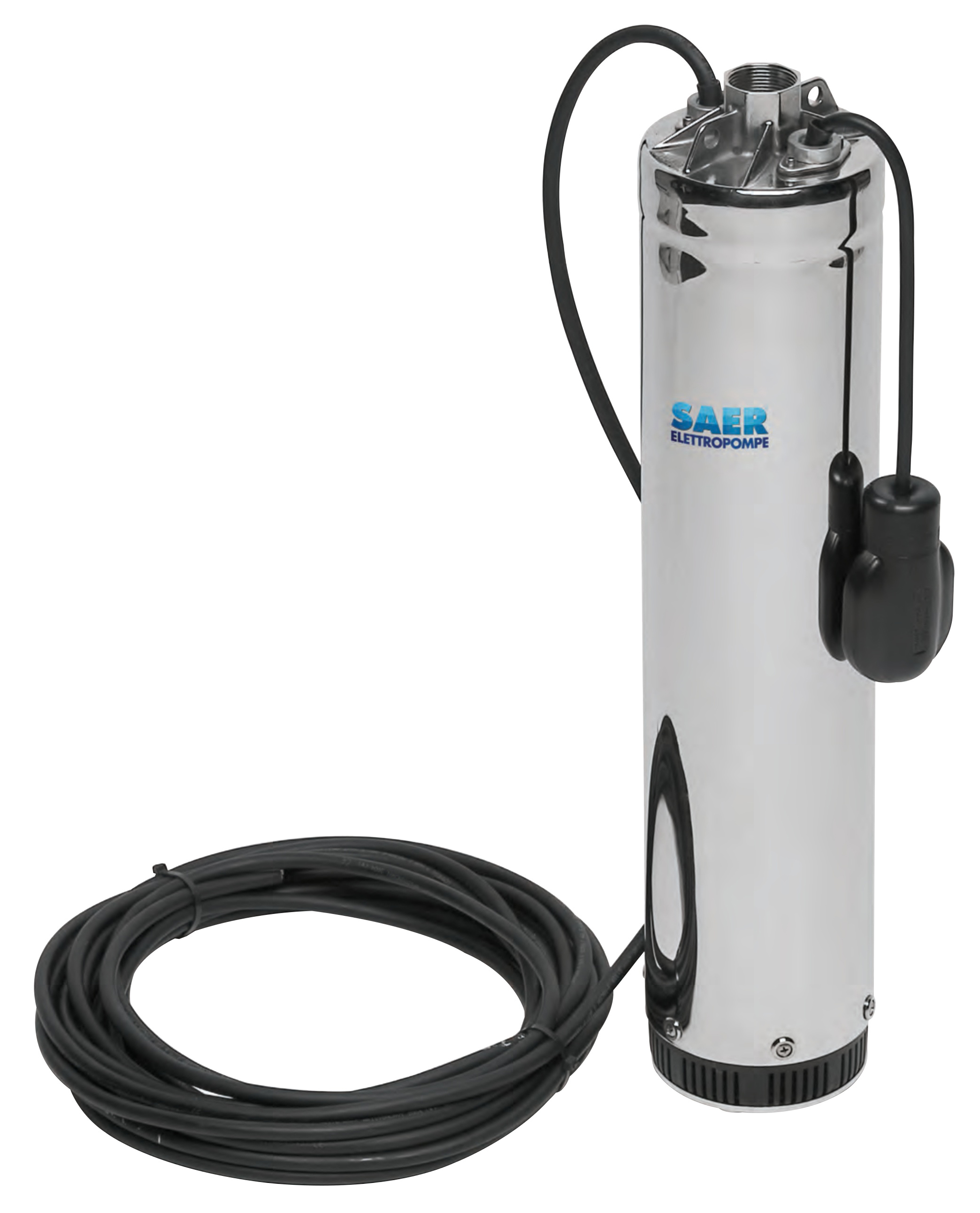

• La pompe Saer MBS est conçue pour l'approvisionnement en eau propre à partir de réservoirs, bassins, cuves et puits ouverts ou forés de 6 pouces
• Elle est équipée d'une chemise extérieure en acier inoxydable AISI 304 et d'un arbre pompe-moteur monobloc en acier inoxydable AISI 431
• Ce modèle offre une large plage de fonctionnement avec 63 variantes pour des installations en puits, en cuve ou en surface selon la version choisie
• Sa conception intègre deux garnitures mécaniques avec chambre d'huile intermédiaire utilisant une huile atoxique approuvée FDA
• Le moteur asynchrone immergé avec indice de protection IP68 est refroidi par le liquide pompé afin de garantir une grande fiabilité en service continu
Applications
• Approvisionnement en eau depuis des réservoirs, bassins ou cuves pour des installations domestiques et collectives
• Pompage d'eau à partir de puits ouverts ou de puits forés de 6 pouces pour l'irrigation agricole
• Pressurisation de réseaux d'eau propre dans des installations civiles ou industrielles légères
Avantages
• Large choix de configurations permettant l'installation en version submersible ou de surface selon les besoins du site
• Fiabilité accrue grâce à l'arbre pompe-moteur en une seule pièce supporté en trois points avec roulements pré-lubrifiés à vie
• Protection optimale du moteur par double garniture mécanique et chambre d'huile utilisant une huile atoxique approuvée FDA
• Compatibilité avec les variateurs de fréquence pour une adaptation précise du débit et de la pression aux besoins de l'installation
Conception
• Chemise extérieure et chemise moteur entièrement réalisées en acier inoxydable AISI 304 avec orifice de refoulement fileté 1¼ pouce G ou 1½ pouce G selon les versions
• Arbre commun pompe-moteur en acier inoxydable AISI 431 supporté sur trois paliers avec roulements pré-lubrifiés pour toute la durée de vie
• Roues et diffuseurs en résine thermoplastique résistante à l'abrasion avec diffuseurs équipés de bagues d'usure auto-réglables
• Système d'étanchéité composé de deux garnitures mécaniques associant graphite et oxyde d'alumine côté moteur et oxyde d'alumine et carbure de silicium côté pompe
• Câble d'alimentation de type H07-RNF fourni de série avec longueur 20 m pour la version MBS submersible et 2 m pour les versions MBS-H et MBS-L de surface
Caractéristiques techniques
• Débit max : 18 m3/h
• Hauteur manométrique totale max : 113 m
• Température min du liquide pompé : 0 °C
• Température max du liquide pompé : 40 °C
• Quantité max de sable tolérée dans l'eau : 50 g/m3
• Passage de corps solides max : 2,5 mm
• Passage de corps solides max série X : 2 mm
• Niveau minimum du liquide par rapport à la grille d'aspiration : 100 mm
• Profondeur max d'installation sous le niveau de l'eau : 70 m
• Indice de protection moteur : IP68
• Puissance moteur installée selon version : 0,55 à 4 kW
• Tension alimentation triphasée : 380 à 415 V 50 Hz
• Tension alimentation monophasée : 220 à 240 V 50 Hz
• Longueur de câble version MBS : 20 m
• Longueur de câble versions MBS-H et MBS-L : 2 m
