Pompe de forage
Jetly SE

Demander un devis Devis

Disponible sous 48h

Description du produit

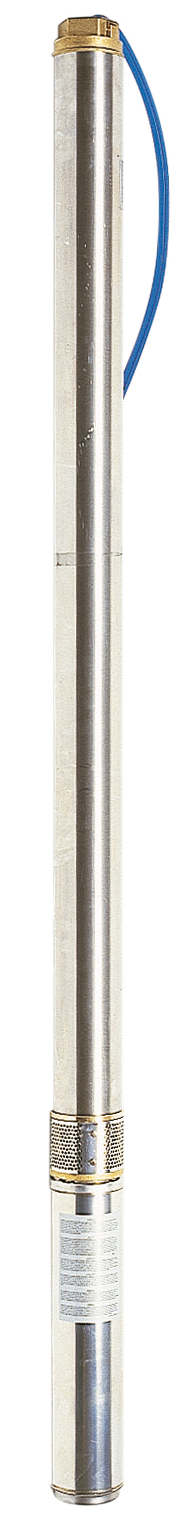

"Pompe de forage Jetly SE"


Applications
• Pompes immergées pour forages 4" ou plus, offrant un vaste choix de débits et de pressions pour répondre à de nombreuses applications dans l'alimentation, la surpression et la distribution d'eau dans des installations domestiques et industrielles (incendie, lavage, irrigation)

Conception
Pompe
• De type centrifuge, multicellulaires avec turbines et diffuseurs en technopolymère
• Chemise, arbre avec manchon d'accouplement, paliers et passages de roues, couvre-câble et visserie en acier inox
• Crépine d'aspiration en inox
• Bride de raccordement pompe-moteur et corps de refoulement supérieur en alliage de bronze (OTS) très résistant à la corrosion
• Clapet de retenue incorporé inoxydable

Moteur
• De type submersible, asynchrone à 2 pôles, de marque FRANKLIN, norme NEMA
• Entièrement en acier inox
• Rotor en cage d'écureuil, supporté par un palier/ butée autocentré conçu pour accepter des charges axiales
• Le stator est encapsulé dans une résine synthétique et inséré dans une enveloppe hermétique en acier inox
• La lubrification des paliers est assurée par un liquide intérieur non toxique, qui sert également à protéger le moteur contre le gel et à dissiper la chaleur à l'extérieur
• Les variations de température occasionnent des variations de volume du liquide lubrifiant, qui sont absorbées par une membrane située dans la partie inférieure du moteur
• Indice de protection : IP 58
• Classe d'isolement : B
• Tension de série : triphasé 400 V / 50 Hz
• Protection moteur obligatoire à prévoir en conformité avec les normes en vigueur

Limites d'utilisation
• Plage d'utilisation : de 0,6 à 24 m3/h avec hauteur manométrique jusqu'à 140 mètres de C.E
• Liquide pompé : propre, sans corps solides ou abrasifs, non agressif
• Plage de température du liquide pompé : de 0 °C à + 30 °C
• Installation : dans puits, forage 4" ou plus, bassins, citernes, en position verticale
• Amorce de câble électrique de 2,5 m (1,5 m pour SE 10 T)
• Accessoires à prévoir :
- Coffret de protection moteur et de surveillance de niveau (voir coffrets DSN)
- Boite de jonction étanche entre amorce de câble moteur et câble d'alimentation électrique
• Section câble d'alimentation électrique : à calibrer en fonction de sa longueur et de la puissance du moteur

Caractéristiques techniques
• Hauteur max (HMT) : 140 m
• Débit max : 24 m3/h

Versions disponibles
SE 10 T   /   SE 14 T   /   SE 17 T   /   SE 19 T   /   SE 26 T   /   SE 30/250 T   /   SE 40/250 T   /   SE 10/420 T   /   SE 14/420 T   /   SE 17/420 T   /   SE 19/420 T   /   SE 26/420 T   /   SE 34/420 T
