Présentation

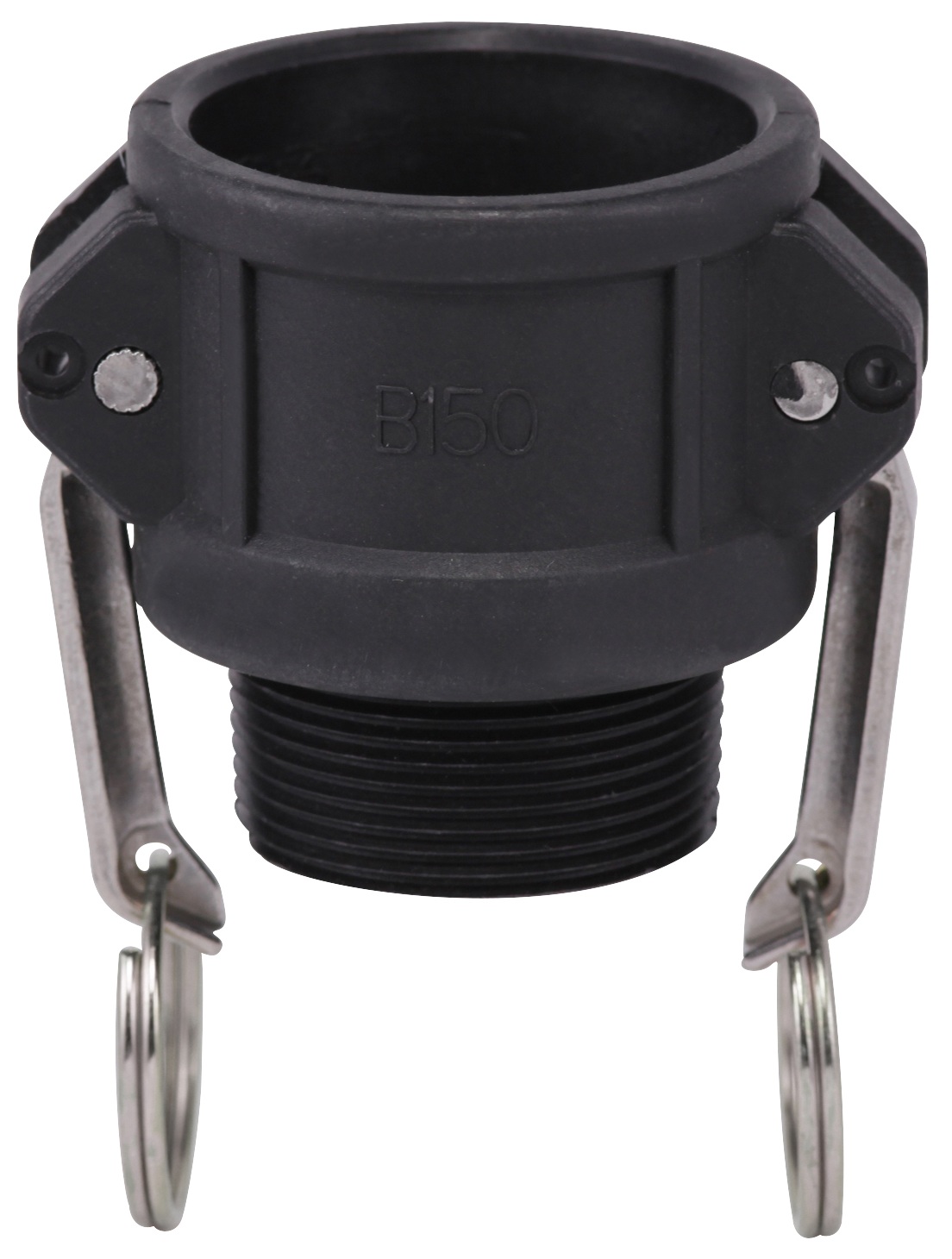

• Le raccord rapide à cames Sferaco 2214 Coupleur femelle D est conçu pour l'assemblage et la réparation de réseaux de fluides sous pression
• Équipé d'un corps en polypropylène chargé en fibres de verre, il assure une bonne résistance mécanique et chimique
• Ce modèle utilise un système de cames en acier inoxydable 304 pour un verrouillage fiable et rapide
• Sa conception avec joint en EPDM garantit une étanchéité durable sur une large plage de températures
• Le coupleur femelle Sferaco 2214 est taraudé avec filetage de type BSP pour un raccordement standardisé
Applications
• Réseaux industriels de transfert de fluides du groupe 2 jusqu'à 6 bars
• Installations de manutention de liquides dans l'agriculture et l'irrigation
• Montage et réparation de flexibles et de canalisations en milieu tertiaire ou industriel
Avantages
• Verrouillage par cames permettant un raccordement et un démontage rapides sans outillage spécifique
• Matériaux de construction adaptés aux fluides courants du groupe 2 pour une large compatibilité
• Plage de température de service de 0 °C à 70 °C offrant une utilisation dans de nombreuses applications
• Filetage BSP taraudé facilitant l'intégration sur des réseaux existants normalisés
Conception
• Corps en polypropylène chargé à 30 pour cent de fibres de verre
• Joint d'étanchéité en EPDM pour fluides courants
• Cames de verrouillage en acier inoxydable 304
• Raccordement taraudé et fileté de type BSP
• Conception suivant les normes MIL-C-27487 et A-A-59326
Caractéristiques techniques
• Pression de service : 6 bars
• Groupe de fluide compatible : 2
• Température de service min : 0 °C
• Température de service max : 70 °C
• Taux de chargement en fibre de verre : 30 %
• Longueur version 1/2 pouce : 54 mm
• Longueur version 3/4 pouce : 54,5 mm
• Longueur version 1 pouce : 61 mm
• Longueur version 1 pouce 1/4 : 69,5 mm
• Longueur version 1 pouce 1/2 : 73,5 mm
• Longueur version 2 pouces : 83 mm
• Longueur version 3 pouces : 90 mm
• Longueur version 4 pouces : 94 mm
• Matériau des cames : acier inoxydable 304
• Norme de construction MIL-C : 27487
• Norme de construction A-A : 59326
• Référence de base : 2214
