Pompe de chauffage

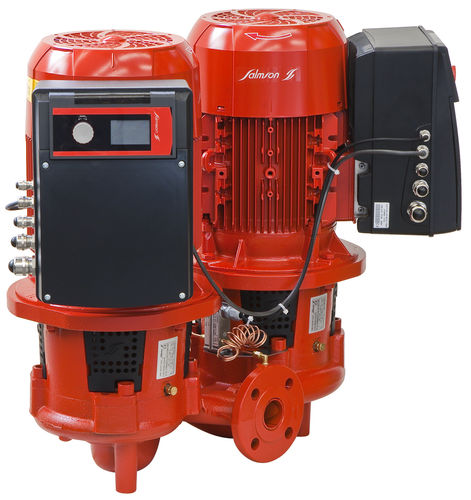

Salmson DIE

Description du produit


Applications
• Pompes destinées à faire circuler de l’eau froide ou chaude sans résidus abrasifs dans des installations de chauffage, d’eau froide et glacée, ainsi que dans des installations d’irrigation
• En cas d’utilisation d’additifs, comme par exemple du glycol ou de l’huile, vérifier si les joints sont adaptés et si une correction du débit est nécessaire (pour un ajout de glycol à partir de 10% vol.)
• Liquides pompés admis :
- Eau de chauffage selon VDI 2035
- Eau de refroidissement et froide
- Mélanges eau/glycol
- Huile caloporteuse
- Autres liquides sur demande

Avantages
• ÉCONOMIES D’ÉNERGIE
- Optimisation du point de fonctionnement des pompes
- Économies d’énergie jusqu’à 50% par rapport à des pompes traditionnelles

• MAÎTRISE DU BRUIT
- Suppression du sifflement et du bruit au niveau des robinets thermostatiques
- Adaptation automatique de la vitesse aux besoins du confort

• FIABILITÉ
- Le fonctionnement entièrement automatique ne nécessite ni entretien ni purge du capteur
- Module électronique équipé d’une mémoire non volatile pour le stockage des données, protection des consignes en cas de coupure de courant
- Indice de protection IP 54 pour l’ensemble moteur/module en cas d’environnement poussiéreux et humide
- En pompe double (DIE équipée de 2 modules IF), permutation automatique* sans appareillage extérieur

• SIMPLICITÉ
- Un seul bouton pour le choix des fonctions et le réglage des consignes
- Paramètres toujours visibles sur écran LCD

Conception
Partie hydraulique
• Pompe centrifuge basse pression monocellulaire, de construction inline, avec brides d’aspiration et de refoulement de même diamètre nominal, avec moteur standard IEC refroidi par air
• Brides alésées PN 16 selon EN 1092-2
• Raccords de manomètre G 1/8 utilisés pour le capteur de pression différentielle incorporé
• Le corps de la pompe est équipé de bossages en série et prévu pour une pression de service maximale de 16 bar
• L’accouplement de l’arbre du moteur est rigide
• Le corps et la roue fermée sont en fonte grise
• La garniture mécanique d’étanchéité, sans maintenance et indépendante du sens de rotation, est adaptée à de l’eau pure jusqu’à 140°C et à des mélanges eau/glycol jusqu’à 40% vol. et une température maximale égale à 40°C
• Matériaux et garnitures d’étanchéité spéciaux disponibles pour d’autres utilisations

Moteur
• Moteur triphasé à rotor en court-circuit
• Puissance et type selon IEC 38
• Protection thermique intégrée (thermistance)
• Indice de protection IP 54
• Classe d’isolation F
• Electronique
• Emission EN 61800-3 EN 50081-1
• Immunité EN 61800-3 EN 50082-2
• Différentiel de protection (FI)
• Les disjoncteurs différentiels FI de modèle “tous courants” sélectifs sont admis (courant de fuite > 300 mA)

Caractéristiques techniques
• Pression de service maxi : 13 bar jusqu’à +140°C / 16 bar jusqu’à +120°C
• Plage de température : -20° à +140°C
• Température ambiante maxi : + 40°C
• DN orifices : 40 à 80
• Hauteur max (HMT) : 65 m
• Débit max : 800 m3/h

Versions disponibles
DIE204-17/5.5-2G / DIE204-20/7.5-2G / DIE204-22/11-2G / DIE205-16/5.5-2G / DIE205-17/7.5-2G / DIE205-18/7.5-2G / DIE205-21/11-2G / DIE205-22/15-2G / DIE206-15/5.5-2G / DIE206-16/7.5-2G / DIE206-17/11-2G / DIE206-20/15-2G / DIE206-21/18.5-2G / DIE206-22/22-2G / DIE208-13/5.5-2G / DIE208-14/7.5-2G / DIE208-15/7.5-2G / DIE208-16/11-2G / DIE208-17/15-2G / DIE208-19/18.5-2G / DIE208-20/22-2G / DIE210-14.5/11-2G / DIE210-15/15-2G / DIE210-16/18.5-2G / DIE210-16.5/22-2G / DIE410-22/5.5-2G / DIE410-25/7.5-2G / DIE410-27/11-2G / DIE412-21/5.5-2G / DIE412-22/7.5-2G / DIE415-19/5.5-2G / DIE415-20/7.5-2G / DIE415-22/11-2G / DIE415-25/15-2G / DIE415-26/18.5-2G / DIE415-27/22-2G /
DIE420-24/15-2G / DIE420-25/18.5-2G / DIE420-26/22-2G
