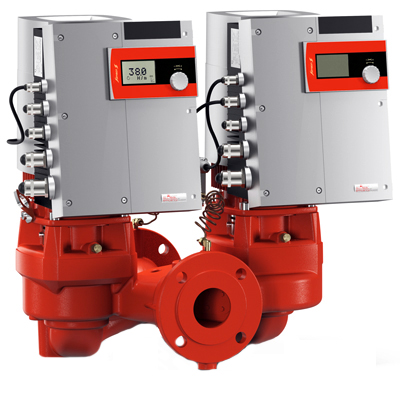

Présentation
• Pompes doubles destinées à faire circuler de l’eau froide ou chaude sans résidus abrasifs dans des installations de chauffage, d’eau froide et glacée, d’installation d’irrigation, de systèmes industriels de circulation, et de circuits caloporteurs
• En cas d’utilisation d’additifs, comme par exemple du glycol ou de l’huile, vérifier si les joints sont adaptés et si une correction du débit est nécessaire (pour un ajout de glycol à partir de 10% vol.)
Liquides pompés
• Eau de chauffage selon VDI 2035
• Eau de refroidissement et froide
• Mélanges eau/glycol 1)
• Fluide thermique et autres fluides 2)
Avantages
• ÉCONOMIES D’ÉNERGIE
- Moteur synchrone haut rendement à aimants permanents > IE4 (selon l’IEC 60034-31 Ed.2)
- Jusqu’à 43% d’économie d’énergie moyenne en comparaison avec les pompes à moteurs asynchrones à variation de vitesse
- Nouveau système hydraulique adapté de façon optimale à la technologie moteur à aimants permanents
- Différents types de régulation ?p-c, ?p-v, PID et n-const
• SIMPLICITE DE PILOTAGE
- Interfaces de contrôle, de commande et de communication identiques aux pompes SIE DIE LRE JRE :
• Un seul bouton pour le choix des fonctions et le choix des consignes
• Paramètres toujours visibles sur écran LCD
• Interfaces en option pour la communication bus grâce aux modules IF embrochables
• FIABILITÉ
- Fonctionnement entièrement automatique : entretien et purge du capteur non nécessaire
- Module électronique équipé d’une mémoire non volatile pour le stockage des données, protection des consignes en cas de coupure de courant
- Indice de protection IP 55
- Protection moteur intégrée
- Drainage des condensats de série
- Protection anticorrosion de haute qualité grâce à un revêtement cataphorèse
Conception
• Pompe de construction en ligne, avec brides d’aspiration et de refoulement de même diamètre nominal, à haut rendement avec moteur ventilé à commutation électronique à aimant permanent et avec variation de vitesse
• Pompe centrifuge monocellulaire basse pression avec raccord à bride et garniture mécanique
Caractéristiques techniques
• Pression de service max : 16 bar jusqu’à +120°C / 13 bar jusqu’à +140°C
• Plage de température : -20°C à +140°C
• Température ambiante maxi : -10°C à +40°C
• DN orifices : 40 à 100 mm
• MEI* de référence : 0,70
• Hauteur max (HMT) : 51 m
• Débit max : 120 m3/h
