Présentation

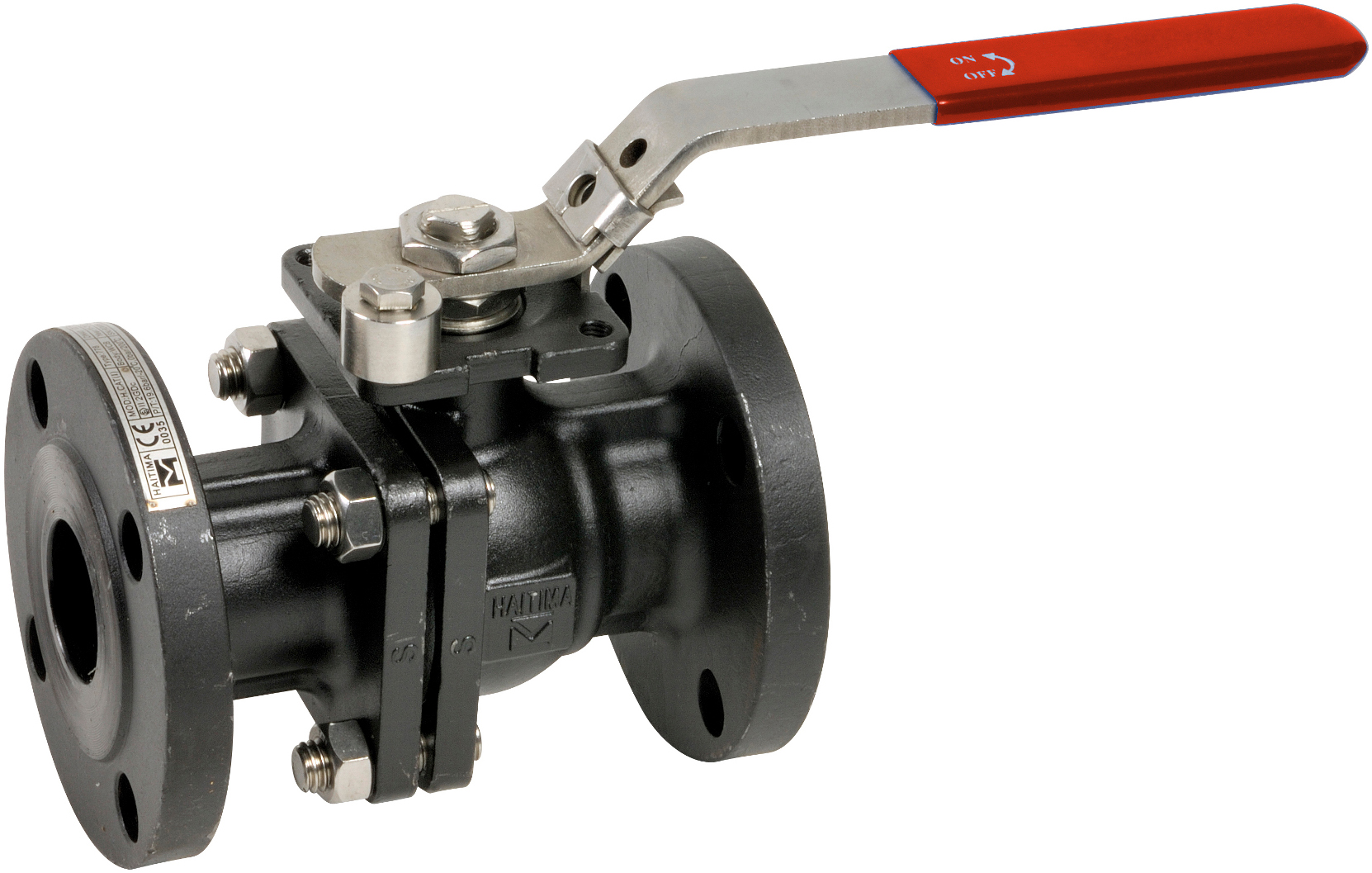

• vanne à sphère Sferaco 762 est conçue pour l'isolement et la manœuvre de fluides dans les installations industrielles et hydrauliques
• Elle est adaptée aux produits chimiques, aux industries pétrochimiques, aux réseaux hydrauliques et aux circuits de chauffage pour la distribution d'air et d'eau
• Ce modèle offre un passage intégral afin de limiter les pertes de charge dans les réseaux jusqu'à une pression de service de 40 bars
• Sa conception à brides normalisées et son corps en acier permettent une intégration aisée sur des réseaux PN16 à PN40
• Le système de sécurité feu et la conformité aux directives européennes garantissent une utilisation fiable en environnements à risque
Applications
• Réseaux de transport de produits chimiques en industrie
• Installations pétrochimiques nécessitant une vanne de sectionnement à sécurité feu
• Circuits hydrauliques et de chauffage pour la distribution d'air et d'eau
• Lignes vapeur jusqu'à 11 bars en milieu industriel
• Réseaux soumis à une classification ATEX en zones 1, 2, 21 et 22
Avantages
• Sécurité feu conforme à la norme API 607 pour une protection renforcée en cas d'incendie
• Passage intégral permettant de réduire les pertes de charge dans les canalisations
• Compatibilité ATEX Groupe II catégorie 2G/2D pour une utilisation en atmosphères explosibles
• Plage de température étendue de -20 °C à +200 °C pour une grande polyvalence de service
• Possibilité d'ajouter un réducteur à volant ou une rehausse pour faciliter la manœuvre
Conception
• Corps en acier EN 1.0619 avec raccordement à brides PN16/40
• Sphère en inox ASTM A351 CF8M du diamètre nominal 15 au diamètre nominal 100
• Sphère en inox ASTM A182 F316 du diamètre nominal 125 au diamètre nominal 200
• Presse-étoupe en graphite avec polytétrafluoroéthylène chargé carbone pour une étanchéité renforcée
• Axe inéjectable en inox ASTM A276 316 avec double système antistatique
• Sièges en polytétrafluoroéthylène chargé verre pour une bonne résistance chimique
• Poignée cadenassable en inox ASTM A182 F304 sur les petits diamètres et en acier sur les plus grands
• Platine de montage selon norme ISO 5211 pour adaptation d'actionneurs
Caractéristiques techniques
• Diamètre nominal mini : 15 mm
• Diamètre nominal maxi : 200 mm
• Pression de service vapeur : 11 bars
• Pression de service PN mini : 16 bars
• Pression de service PN maxi : 40 bars
• Plage de température de service : -20 °C à +200 °C
• Passage diamètre nominal 15 : 15 mm
• Passage diamètre nominal 20 : 20 mm
• Passage diamètre nominal 25 : 24 mm
• Passage diamètre nominal 32 : 30 mm
• Passage diamètre nominal 40 : 38 mm
• Passage diamètre nominal 50 : 50 mm
• Passage diamètre nominal 65 : 64 mm
• Passage diamètre nominal 80 : 76 mm
• Passage diamètre nominal 100 : 98 mm
• Écartement diamètre nominal 15 : 115 mm
• Écartement diamètre nominal 20 : 120 mm
• Écartement diamètre nominal 25 : 125 mm
• Écartement diamètre nominal 32 : 130 mm
• Écartement diamètre nominal 40 : 140 mm
• Écartement diamètre nominal 50 : 150 mm
• Écartement diamètre nominal 65 : 170 mm
• Écartement diamètre nominal 80 : 180 mm
• Écartement diamètre nominal 100 : 190 mm
• Écartement diamètre nominal 125 : 325 mm
• Écartement diamètre nominal 150 : 350 mm
• Écartement diamètre nominal 200 : 400 mm
• Norme d'écartement : EN558 série 1
• Norme d'essai : API 598 table 6
• Coût du certificat ATEX par robinet : 3 €
• Coût du certificat matière 3.1 par diamètre nominal : 10 €
