Présentation

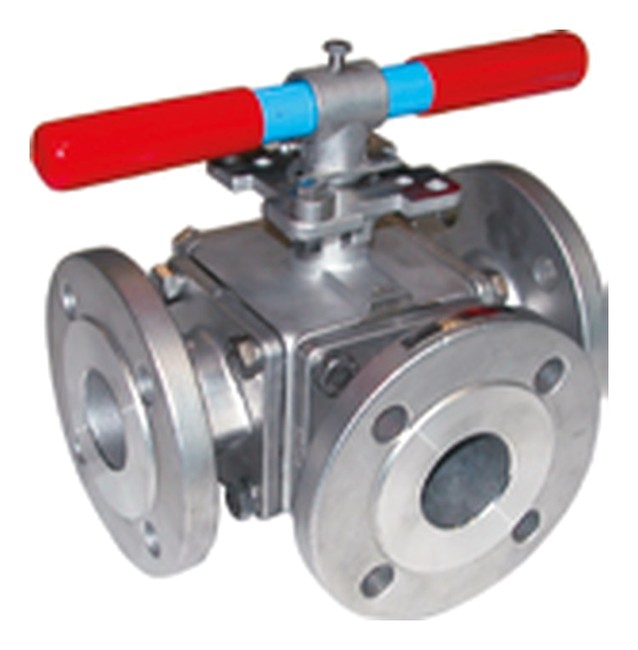

• La vanne à sphère Sferaco 786 Lumière en T est conçue pour l'isolement et la dérivation de fluides dans les installations industrielles exigeantes
• Elle est équipée d'un corps et d'une sphère en acier inoxydable EN 1.4408 pour une excellente résistance à la corrosion
• Ce modèle 3 voies à brides PN16 offre un passage intégral et une étanchéité totale sur les trois voies grâce à ses quatre sièges
• Sa conception avec axe inéjectable en inox ASTM A182 F316 et presse-étoupe PTFE avec joint torique FKM assure une sécurité renforcée en service
• Le système est motorisable via une platine ISO 5211 et dispose d'une poignée cadenassable en acier rouge pour sécuriser les manœuvres
Applications
• Distribution d'eau dans les réseaux industriels et de génie climatique
• Conduite de produits chimiques et de fluides de process en industries chimiques et pétrochimiques
• Réseaux hydrauliques de chauffage et de refroidissement dans les installations tertiaires et industrielles
• Distribution d'air comprimé et de gaz inertes dans les ateliers et usines
• Manœuvres de dérivation et de mélange sur circuits 3 voies en environnement ATEX
Avantages
• Étanchéité assurée sur les trois voies grâce à quatre sièges en PTFE chargé verre
• Large plage de températures de service de -30 °C à +150 °C pour le modèle inox
• Compatibilité avec de nombreux fluides grâce au corps et à la sphère en inox EN 1.4408
• Sécurité accrue par axe inéjectable et dispositif antistatique adapté aux zones ATEX 1, 2, 21 et 22
• Facilité d'automatisation grâce à la platine ISO 5211 permettant l'ajout d'un actionneur
Conception
• Corps et sphère en acier inoxydable EN 1.4408 avec passage intégral
• Axe inéjectable en inox ASTM A182 F316 avec dispositif antistatique
• Presse-étoupe en PTFE avec joint torique en FKM pour l'étanchéité de l'axe
• Sièges en PTFE chargés 15 % verre assurant une bonne résistance à l'usure
• Raccordement à brides PN16 conforme à la norme EN 1092-1 avec platine ISO 5211 pour motorisation
Caractéristiques techniques
• Nombre de voies : 3
• Pression de service PS : 16 bars
• Plage de température modèle inox : -30 °C à +150 °C
• Diamètre nominal minimum : 25 mm
• Diamètre nominal maximum : 150 mm
• Passage nominal DN25 : 25 mm
• Passage nominal DN150 : 150 mm
• Écartement DN25 : 185 mm
• Écartement DN150 : 473 mm
• Nombre de sièges : 4 unités
• Teneur en verre des sièges PTFE : 15 %
• Température de service vapeur associée gamme sécurité feu : 12 bars maximum
