Présentation

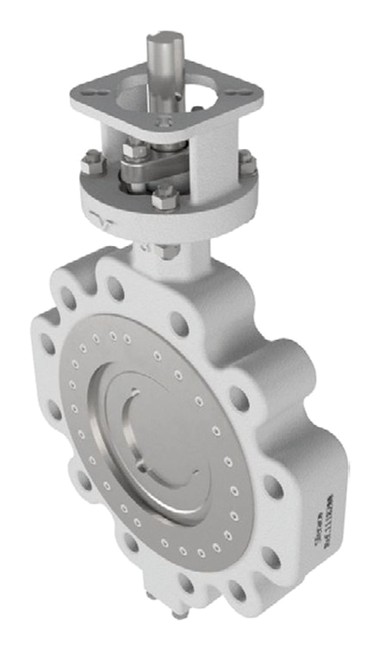

• Le robinet à papillon Sferaco 1118 est conçu pour l'isolement et la régulation de fluides dans des installations industrielles exigeantes
• Équipé d'un corps en acier et d'un papillon en inox avec siège stellite, il assure une étanchéité zéro fuite en service intensif
• Ce modèle à triple excentration et oreilles taraudées est adapté aux raccordements entre brides PN25 et PN40 de DN 100 à DN 300
• Sa conception permet une fermeture avec un couple réduit tout en garantissant une force de serrage élevée sur la surface d'étanchéité
• Le système d'étanchéité graphite-inox et la platine ISO 5211 autorisent le montage direct d'actionneurs et l'utilisation sur une large plage de températures
Applications
• Process industriels dans les secteurs de la chimie et de la pétrochimie avec pressions élevées
• Réseaux de chauffage urbain et installations de vapeur jusqu'à haute température
• Circuits d'huile, de gaz et de vapeur en raffinerie et en centrale solaire
Avantages
• Étanchéité zéro fuite grâce au papillon auto-alignant et au siège rapporté sur le corps
• Durée de vie accrue par l'absence de frottement lors de la fermeture et l'utilisation de matériaux haute performance
• Coûts de maintenance réduits grâce à une conception robuste certifiée pour les émissions fugitives et la sécurité feu
Conception
• Corps en acier EN 1.0619 dimensionné pour une pression de service jusqu'à 40 bars
• Papillon en inox EN 1.4408 avec revêtement stellite grade 6 pour les zones d'étanchéité
• Siège graphite-inox et presse-étoupe en graphite pour une tenue en température jusqu'à 349 °C
• Axe nu traversant en acier inoxydable A479 XM-19 garantissant une haute résistance mécanique
• Platine ISO 5211 permettant le montage direct d'actionneurs manuels ou motorisés
Caractéristiques techniques
• Pression de service PS : 40 bars
• Pression nominale PN : 25/40 selon diamètre
• Diamètre nominal disponible : 100 à 300 mm
• Température de service TS : -39 °C à +349 °C
• Écartement DN 100 : 54 mm
• Écartement DN 150 : 59 mm
• Écartement DN 200 : 73 mm
• Écartement DN 250 : 83 mm
• Écartement DN 300 : 92 mm
• Axe diamètre DN 100 : 17,9 mm
• Axe diamètre DN 150 : 21,9 mm
• Axe diamètre DN 200 : 29,9 mm
• Axe diamètre DN 250 : 37,7 mm
• Axe diamètre DN 300 : 44,7 mm
