Présentation

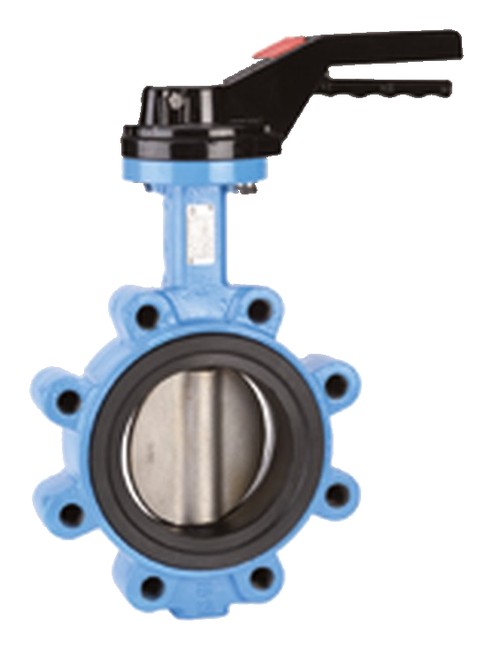

• Le robinet papillon Sferaco 1173 est conçu pour l'isolement et la régulation sur réseaux de fluides industriels et de chauffage
• Équipé d'un siège en EPDM haute température, il supporte des conditions de service sévères sur une large plage de températures
• Ce modèle à oreilles de centrage permet un montage aisé entre brides sur de nombreux diamètres nominaux
• Sa conception en corps fonte et papillon inox garantit une bonne résistance mécanique et chimique
• Le système de manoeuvre par levier ou réducteur assure une commande précise et sécurisée de l'ouverture
Applications
• Réseaux d'eau froide et d'eau chaude en chauffage et climatisation
• Circuits d'eau de mer et d'eau déminéralisée en milieu industriel
• Installations véhiculant alcool, lait de chaux, produits alcalins et hydroxyde de soude
Avantages
• Adaptation à de nombreux fluides grâce au siège EPDM haute température
• Plage de température étendue permettant un service de -20°C à +130°C
• Montage simplifié entre brides grâce aux oreilles de centrage sur toute la gamme de diamètres
Conception
• Papillon en acier inoxydable CF8M pour une résistance élevée à la corrosion
• Corps en fonte GJS-400-15 assurant une bonne tenue mécanique en pression
• Oreilles de centrage permettant le positionnement précis entre brides avec pression de service jusqu'à 16 bar selon diamètre
Caractéristiques techniques
• Gamme de diamètres nominaux : 32 à 600 mm
• Pression de service pour DN32 à DN300 version 1173 : 16 bar
• Pression de service pour DN350 à DN600 version 1173 : 10 bar
• Pression nominale standard version 1173 DN32 à DN300 : 10 à 16 bar
• Pression nominale version 1173 class 150 : 20 bar
• Pression de service version 1176 DN40 à DN150 : 16 bar
• Pression de service version 1176 DN200 à DN600 : 10 à 16 bar
• Plage de température de service : -20°C à +130°C
• Matériau du papillon : inox CF8M
• Matériau du corps : fonte GJS-400-15
• Diamètre nominal minimum : 32 mm
• Diamètre nominal maximum : 600 mm
• Code levier DN32 à DN300 version 1173 : 1173040 à 1173300
• Code réducteur monté DN350 à DN600 version 1173 : 1173350 à 1173600
• Code levier DN40 à DN300 version 1176 : 1176040 à 1176301
