Présentation

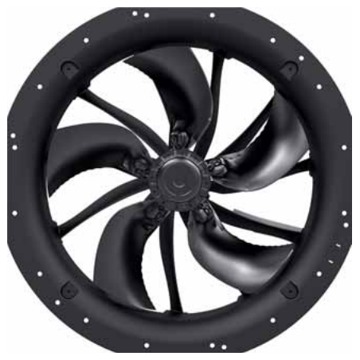

• Le ventilateur Ziehl-Abegg ZF063-6E_4I_5R2 est conçu pour la ventilation d'air en basse pression dans les installations tertiaires et industrielles
• Équipé d'une technologie moteur à courant alternatif monophasé, il fonctionne sur une tension de 230 V pour une utilisation simple sur réseau standard
• Ce modèle intègre une roue à 5 pales en aluminium avec revêtement noir, optimisée pour un rendement aéraulique élevé
• Sa conception avec borne de raccordement électrique et protection thermique intégrée facilite l'installation et la sécurité de fonctionnement
• Le système est conforme aux exigences ErP 2015 et bénéficie d'un indice d'efficacité énergétique élevé pour réduire la consommation d'énergie
Applications
• Ventilation d'extraction d'air dans bâtiments tertiaires et locaux techniques
• Insufflation et reprise d'air dans centrales et caissons de traitement d'air basse pression
• Refroidissement d'équipements et d'armoires techniques dans l'industrie
• Ventilation générale d'entrepôts, ateliers et zones de stockage
• Intégration dans des systèmes de ventilation avec variateur de fréquence monophasé
Avantages
• Rendement énergétique optimisé avec efficacité ErP de 35,1 % pour une consommation réduite
• Fonctionnement fiable grâce à la protection moteur par contact thermique et à la classe thermique 155 °C
• Large plage de température d'air ambiant de -25 °C à 65 °C pour des conditions d'exploitation variées
• Mise en service simplifiée grâce au boîtier de raccordement électrique et au condensateur de service intégré
• Possibilité de régulation par variateur de fréquence ou contrôleur électronique de tension monophasé
Conception
• Moteur à courant alternatif monophasé 6 pôles avec condensateur de service de 10,0 uF
• Roue avec 5 pales en aluminium, une couche de peinture noire, montée dans un ensemble ZAplus
• Indice de protection IP54 assurant une bonne résistance à la poussière et aux projections d'eau
• Boîtier de raccordement électrique intégré pour un câblage direct sur site
• Rotor en aluminium peint en noir pour une bonne durabilité mécanique et thermique
Caractéristiques techniques
• Technologie moteur : courant alternatif monophasé 6 pôles
• Tension nominale : 230 V
• Fréquence nominale : 50 Hz
• Puissance absorbée nominale : 0,52 kW
• Courant nominal : 2,50 A
• Vitesse nominale : 890 min-1
• Courant de démarrage : 5,50 A
• Augmentation de courant : 5 %
• Capacité du condensateur de service : 10,0 uF
• Classe thermique : 155 °C
• Température ambiante minimale : -25 °C
• Température ambiante maximale : 65 °C
• Nombre de pales : 5
• Indice de protection : IP54
• Efficacité ErP : 35,1 %
• Rapport d'efficacité énergétique : 43,2/40
• Poids : 18,60 kg
• Puissance absorbée point ② : 520 W
• Vitesse point ② : 890 min-1
• Niveau de pression acoustique point ③ : 47 dB(A)
• Puissance spécifique point ③ : 39,7 Wh/1000 m3
• Puissance spécifique point ④ : 46,8 Wh/1000 m3
• Niveau de pression acoustique point ⑦ : 43 dB(A)
• Puissance spécifique point ⑦ : 36,9 Wh/1000 m3
• Puissance spécifique point ⑧ : 48,5 Wh/1000 m3
• Niveau de pression acoustique point ⑪ : 37 dB(A)
• Puissance spécifique point ⑪ : 37,2 Wh/1000 m3
• Puissance spécifique point ⑬ : 55,9 Wh/1000 m3
• Niveau de pression acoustique point ⑭ : 32 dB(A)
• Puissance spécifique point ⑭ : 33,7 Wh/1000 m3
